Legenda

A legenda explica as cores, os tamanhos e os símbolos do mapa. O Icon Map Pro monta a legenda a partir do estilo real de cada camada, de modo que ela acompanha a sua formatação.

Adicionar uma legenda

1. No painel Formato, ative o cartão Legenda.
2. Escolha uma Posição: um dos quatro cantos do mapa.
3. Digite um Título. Ele é o texto do botão que recolhe e expande a legenda.

A legenda lista todas as camadas que estão ativadas e que podem ser explicadas. Para deixar uma camada de fora, expanda Rótulos da legenda e desative a configuração na legenda dessa camada.

O que aparece na legenda

A legenda tem um grupo para cada camada, encabeçado pelo título da camada quando Mostrar títulos das camadas está ativado. O que um grupo mostra depende da camada e do estilo dela.

As amostras do grupo do cluster são listadas na Ordem definida para o campo de Grupo do cluster. Consulte Ordem dos clusters.

Um grupo com várias categorias começa recolhido: mostra algumas amostras sem nomes, depois "+N" e uma seta. Selecione a seta para expandir o grupo e listar todas as categorias com os seus nomes.

Quando uma camada tem mais entradas do que Máx. de categorias, a lista é cortada e uma nota como "+8 mais" é acrescentada.

Cores da formatação condicional

Quando a cor de uma camada é definida com a formatação condicional (fx), o Power BI entrega ao mapa apenas a cor final de cada linha. Ele não repassa a regra, as cores dela nem o campo em que ela se baseia. A legenda faz o caminho inverso a partir das cores que recebe, e o modo de cada camada decide o que ela mostra:

Defina o modo de cada camada em Legendas de formatação condicional.

As amostras são rotuladas com o número de itens dessa cor, por exemplo "12 items". Os itens que nenhuma regra colore mantêm a cor própria da camada e são listados como Other. Para dar nome às categorias, dê à camada uma Descrição em Rótulos da legenda: selecione fx, depois Valor do campo, e escolha o campo que dá nome a cada categoria. Uma camada com uma descrição lista uma entrada para cada descrição e não usa o seu modo.

Para encontrar a medida por trás de um gradiente, Automático compara as cores com os campos de tamanho e de peso e com as dicas de ferramenta do visual. Ele precisa de pelo menos 8 itens coloridos e só usa um campo quando as cores claramente o seguem. O gradiente recebe então como legenda o nome do campo e é rotulado com os valores mais baixo e mais alto do mapa. Para indicar ao mapa qual campo usar, defina o campo de gradiente da camada.

Modo Gradiente

Alterado na 1.1.0.11

Com o modo definido como Gradiente, a legenda sempre mostra um gradiente, mesmo quando o mapa mostra apenas alguns itens ou uma única cor:

• Quando você define um campo de gradiente e pelo menos 2 itens estão coloridos, o gradiente é rotulado com os valores mais baixo e mais alto desse campo no mapa.
• Sem um campo de gradiente, o mapa procura a medida que as cores seguem, como faz o Automático. Ele aceita apenas 2 itens, mas com menos de 8 só usa um campo se nenhum outro campo se ajustar tão bem quanto ele.
• Quando nenhum campo pode ser encontrado, por exemplo porque a medida por trás da regra fx não está no visual, a legenda mostra as cores do mapa como um gradiente. As extremidades são rotuladas Baixo e Alto, e a cor mais clara fica na extremidade Baixo. Um gradiente que passa por uma cor intermediária, como de vermelho a branco a azul, mantém essa cor no meio.
• Quando o mapa mostra uma única cor, o gradiente é uma barra sólida dessa cor.

Digite um rótulo mínimo e um rótulo máximo para substituir os rótulos das extremidades pelo seu próprio texto, por exemplo "0%" e "100%".

Gradiente se aplica apenas às camadas em que você o escolhe. As camadas em Automático, Categorias ou Nenhum mostram o que mostravam na 1.1.0.10.

Mostrar legendas no controle de camadas

Modo de exibição escolhe onde as legendas são desenhadas:

No controle de camadas precisa que o controle de camadas esteja ativado: Painel Formato > Controles > Controle de camadas > Mostrar controle de camadas. Sem ele, a legenda volta a ser um painel. Consulte Controles do mapa.

Configurações

Legenda

No valor padrão, o título mostra "Legenda" no idioma do relatório. Um título que você digita é mostrado como você o digitou.

Rótulos da legenda

Este grupo aparece quando pelo menos uma camada que pode estar na legenda está ativada. Cada camada recebe até três configurações, nomeadas de acordo com a camada.

Legendas de formatação condicional

Estas configurações ajustam como as cores fx são transformadas em entradas de legenda. Elas são oferecidas para Círculos, Ícones, Feições Esri, Formas (dos dados), Linhas, Formas (de arquivos) e Tiles vetoriais. Quando as camadas Formas (de arquivos) são usadas como níveis, as configurações recebem o rótulo Formas (todos os níveis), por exemplo Modo de Formas (todos os níveis).

Legendas de camadas de referência

Novo na 1.1.0.11

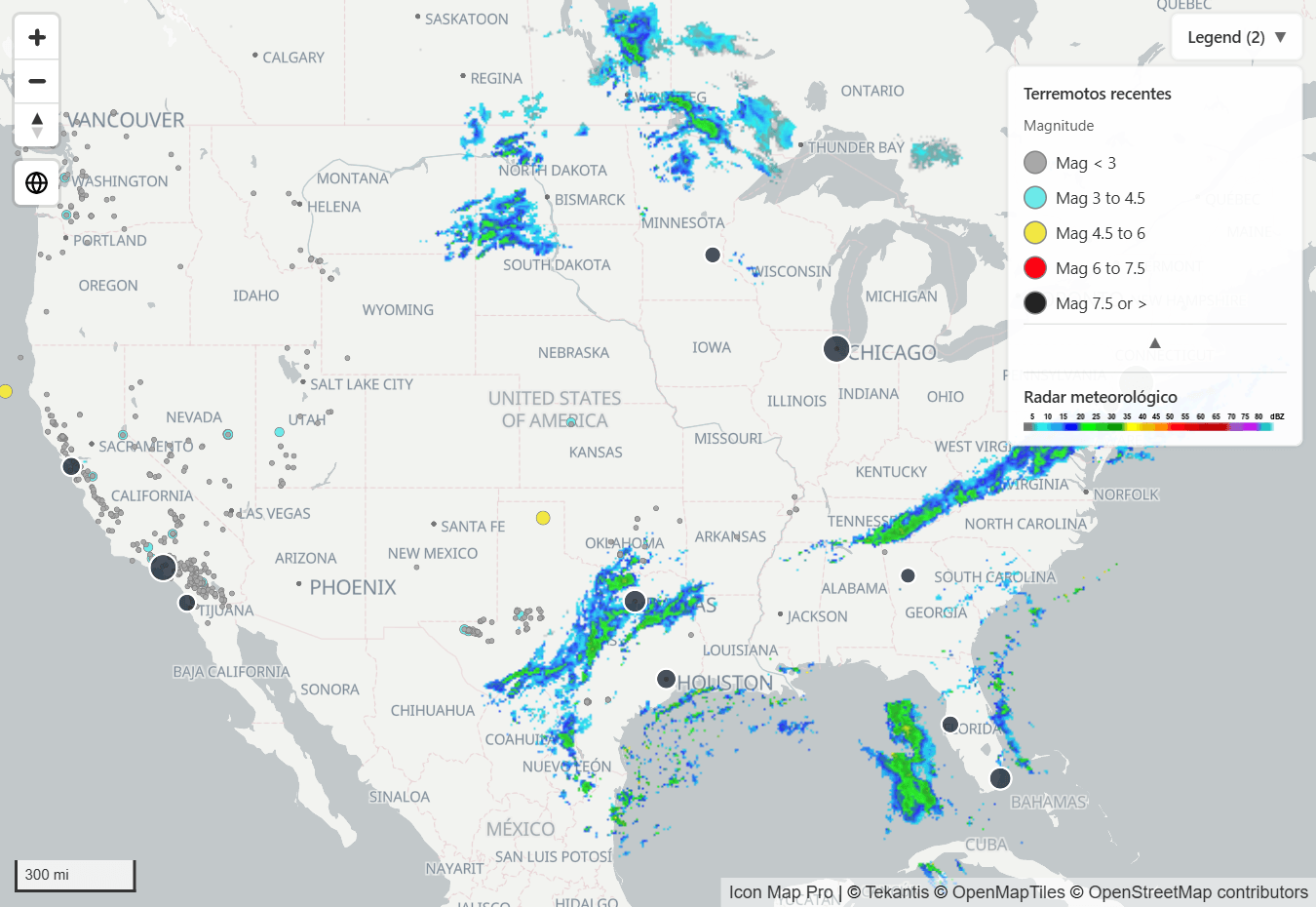

As camadas de referência de arquivo têm uma entrada de legenda montada a partir das cores do painel Formato. As camadas de referência WMS e ArcGIS trazem as suas próprias legendas, lidas do serviço que as publica.

Uma camada do ArcGIS vinculada aos dados que usa Usar a simbologia do ArcGIS também mostra os seus símbolos do ArcGIS na legenda, no lugar das cores do painel Formato.

Cada uma dessas camadas tem duas configurações em Rótulos da legenda:

O que convém saber:

• Uma legenda WMS só é mostrada para uma camada que não exige entrada com credenciais, ou cuja chave viaja no link. Uma camada que se autentica de outra forma não tem legenda.
• Uma camada WMS ou do ArcGIS oculta não tem legenda, e a sua legenda segue o intervalo de zoom visível da camada.
• No mecanismo Moderno, as camadas de referência também têm uma linha no controle de camadas, para que os leitores possam mostrá-las e ocultá-las.
• As legendas do ArcGIS são lidas do serviço depois que o mapa é desenhado, por isso podem aparecer um instante depois do restante da legenda.

Consulte Tiles raster, WMTS e WMS e Camadas do ArcGIS.

Dicas e limites

• A legenda fica em um canto do mapa e não pode ser arrastada. Se ela cobrir um controle, mova-a para outro canto com Posição.
• O controle de camadas permite que os leitores mostrem e ocultem camadas. As escolhas deles duram apenas a sessão e não são salvas com o relatório.
• Use Título de {layer} para substituir nomes técnicos como Feições Esri ou Overlay 1 por palavras que os seus leitores conhecem.
