Legenda

A legenda explica as cores, os tamanhos e os símbolos do mapa. O Icon Map Pro monta a legenda a partir do estilo real de cada camada, de modo que ela acompanha a sua formatação.

Adicionar uma legenda

1. No painel Formato, ative o cartão Legenda.
2. Escolha uma Posição: um dos quatro cantos do mapa.
3. Digite um Título. Ele é o texto do botão que recolhe e expande a legenda.

A legenda lista todas as camadas que estão ativadas e que podem ser explicadas. Para deixar uma camada de fora, expanda Rótulos da legenda e desative a configuração na legenda dessa camada.

O que aparece na legenda

A legenda tem um grupo para cada camada, encabeçado pelo título da camada quando Mostrar títulos das camadas está ativado. O que um grupo mostra depende da camada e do estilo dela.

As camadas de referência (arquivos e feeds, raster, WMS e ArcGIS) não aparecem na legenda na 1.1.0.10. O painel Formato lista configurações Overlay em Rótulos da legenda para as camadas de arquivo adicionadas por link, mas elas não têm efeito nesta versão.

Um grupo com várias categorias começa recolhido: mostra algumas amostras sem nomes, depois "+N" e uma seta. Selecione a seta para expandir o grupo e listar todas as categorias com os seus nomes.

Quando uma camada tem mais entradas do que Máx. de categorias, a lista é cortada e uma nota como "+8 mais" é acrescentada.

Cores da formatação condicional

Quando a cor de uma camada é definida com a formatação condicional (fx), o Power BI entrega ao mapa apenas a cor final de cada linha. Ele não repassa a regra, as cores dela nem o campo em que ela se baseia. A legenda faz o caminho inverso a partir das cores que recebe, e o modo de cada camada decide o que ela mostra:

Defina o modo de cada camada em Legendas de formatação condicional.

As amostras são rotuladas com o número de itens dessa cor, por exemplo "12 items". Os itens que nenhuma regra colore mantêm a cor própria da camada e são listados como Other. Para dar nome às categorias, dê à camada uma Descrição em Rótulos da legenda: selecione fx, depois Valor do campo, e escolha o campo que dá nome a cada categoria. Uma camada com uma descrição lista uma entrada para cada descrição e não usa o seu modo.

Para encontrar a medida por trás de um gradiente, Automático compara as cores com os campos de tamanho e de peso e com as dicas de ferramenta do visual. Ele precisa de pelo menos 8 itens coloridos e só usa um campo quando as cores claramente o seguem. O gradiente recebe então como legenda o nome do campo e é rotulado com os valores mais baixo e mais alto do mapa. Para indicar ao mapa qual campo usar, defina o campo de gradiente da camada.

Modo Gradiente

Com o modo definido como Gradiente, a legenda mostra um gradiente quando consegue encontrar a medida que as cores seguem:

• Quando você define um campo de gradiente, a legenda usa esse campo. Ela precisa de pelo menos 2 itens coloridos.
• Sem um campo de gradiente, o mapa procura a medida que as cores seguem, como faz o Automático. Ele precisa de pelo menos 8 itens coloridos.

Caso contrário, a legenda mostra a nota "Cores definidas pela formatação condicional". Isso acontece quando o mapa mostra apenas alguns itens ou uma única cor, ou quando a medida por trás da regra fx não está no visual. Para obter um gradiente com poucos itens, escolha o campo que controla as cores como o campo de gradiente da camada.

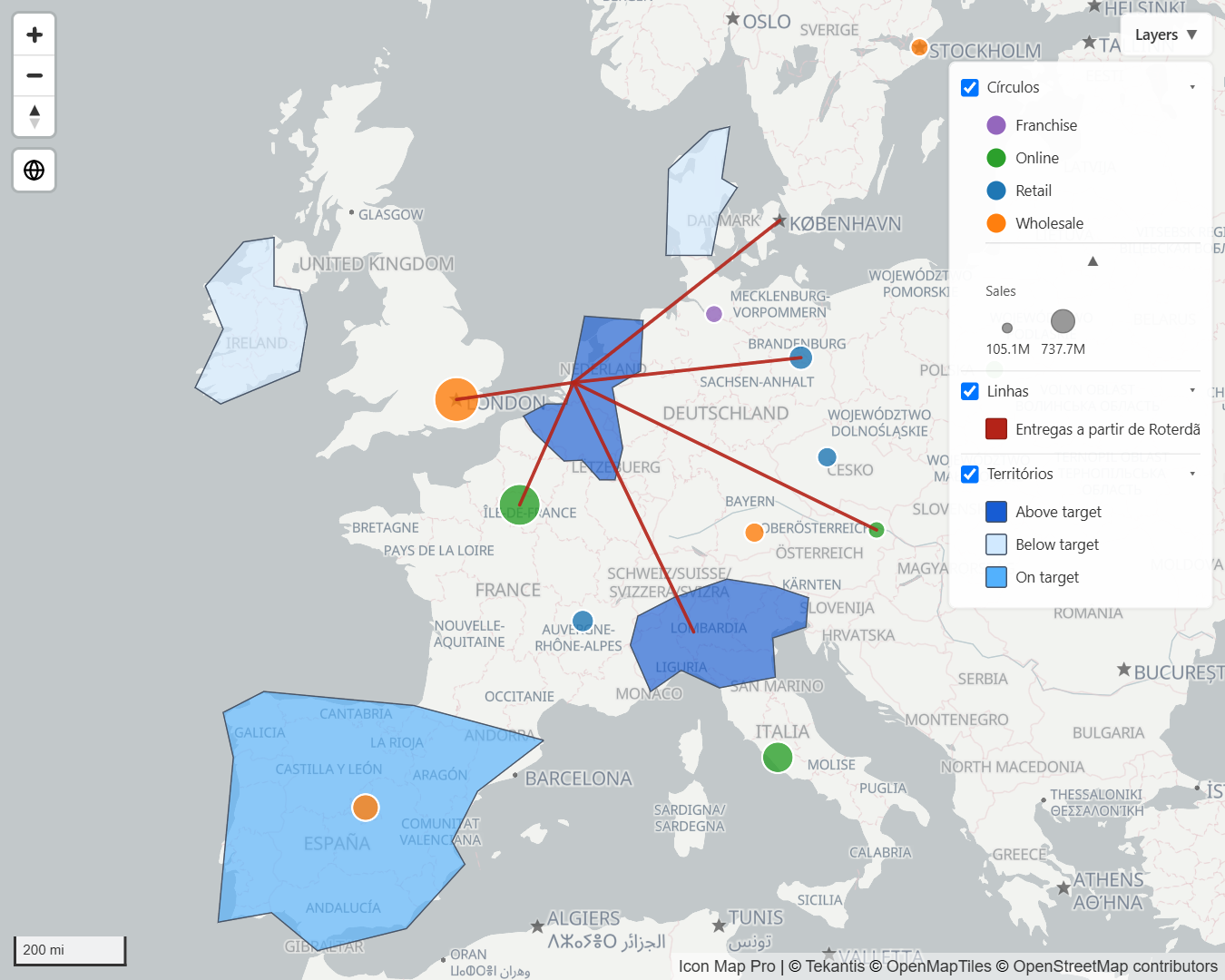

Mostrar legendas no controle de camadas

Modo de exibição escolhe onde as legendas são desenhadas:

No controle de camadas precisa que o controle de camadas esteja ativado: Painel Formato > Controles > Controle de camadas > Mostrar controle de camadas. Sem ele, a legenda volta a ser um painel. Consulte Controles do mapa.

Configurações

Legenda

Rótulos da legenda

Este grupo aparece quando pelo menos uma camada que pode estar na legenda está ativada. Cada camada recebe até três configurações, nomeadas de acordo com a camada.

Legendas de formatação condicional

Estas configurações ajustam como as cores fx são transformadas em entradas de legenda. Elas são oferecidas para Círculos, Ícones, Feições Esri, Formas (dos dados), Linhas, Formas (de arquivos) e Tiles vetoriais. Quando as camadas Formas (de arquivos) são usadas como níveis, as configurações recebem o rótulo Formas (todos os níveis), por exemplo Modo de Formas (todos os níveis).

Dicas e limites

• A legenda fica em um canto do mapa e não pode ser arrastada. Se ela cobrir um controle, mova-a para outro canto com Posição.
• O controle de camadas permite que os leitores mostrem e ocultem camadas. As escolhas deles duram apenas a sessão e não são salvas com o relatório.
• Use Título de {layer} para substituir nomes técnicos como Feições Esri ou Overlay 1 por palavras que os seus leitores conhecem.
