Legende
Die Legende erklärt die Farben, Größen und Symbole auf der Karte. Icon Map Pro erstellt sie aus der tatsächlichen Formatierung jeder Ebene, sodass sie immer zu Ihrer Formatierung passt.
Eine Legende hinzufügen
- Schalten Sie im Formatbereich die Formatkarte Legende ein.
- Wählen Sie eine Position: eine der vier Ecken der Karte.
- Geben Sie einen Titel ein. Er ist die Beschriftung der Schaltfläche, mit der die Legende ein- und ausgeklappt wird.
Die Legende listet jede Ebene auf, die eingeschaltet ist und erklärt werden kann. Um eine Ebene auszulassen, erweitern Sie Legendenbeschriftungen und schalten Sie ihre Einstellung in der Legende aus.
Was in der Legende erscheint
Die Legende hat für jede Ebene eine Gruppe. Wenn Ebenentitel anzeigen eingeschaltet ist, steht der Titel der Ebene darüber. Was eine Gruppe zeigt, hängt von der Ebene und ihrer Formatierung ab.
| Ebene | Was die Legende zeigt |
|---|---|
| Kreise | Ein Farbfeld für jede Kategorie und eine Größenskala, wenn die Kreisgröße einem Wert folgt. Die Farben der Cluster-Gruppen werden als Farbfelder gezeigt. |
| Bilder und Symbole | Das verwendete Symbol oder die verwendeten Symbole. Wenn jede Zeile ihr eigenes Symbol und keine Beschreibung hat, weist ein Hinweis darauf hin, dass Symbole pro Element festgelegt sind. |
| Linien | Ein Muster der Linie, ein Farbverlauf bei Linien mit Farbverlauf und eine Breitenskala, wenn die Breite einem Wert folgt. |
| Heatmap | Ein Farbverlauf von Niedrig bis Hoch. |
| Zellen | Ein Farbfeld oder ein Farbverlauf. |
| Formen (aus Daten, aus Dateien, Vektorkacheln, an Daten gebundene ArcGIS-Layer) | Füllfarbfelder oder Linienmuster. |
| Icon Map-Katalogebenen | Die eigene Legende des Katalogs: ein Farbverlauf, Farbfelder oder Symbole für seine Regeln oder ein Bild. |
Referenzebenen (Dateien und Feeds, Raster, WMS und ArcGIS) werden in 1.1.0.10 nicht in der Legende angezeigt. Der Formatbereich listet unter Legendenbeschriftungen Einstellungen für Overlay bei Dateiebenen auf, die per Link hinzugefügt wurden, doch sie haben in dieser Version keine Wirkung.
Eine Gruppe mit mehreren Kategorien ist zunächst eingeklappt: Sie zeigt einige Farbfelder ohne Namen, dann „+N“ und einen Pfeil. Wählen Sie den Pfeil aus, um die Gruppe zu erweitern und jede Kategorie mit ihrem Namen aufzulisten.
Wenn eine Ebene mehr Einträge hat als Max. Kategorien, wird die Liste gekürzt und ein Hinweis wie „+8 weitere“ ergänzt.
Farben aus bedingter Formatierung
Wenn die Farbe einer Ebene mit bedingter Formatierung (fx) festgelegt ist, übergibt Power BI der Karte nur die fertige Farbe jeder Zeile. Die Regel, ihre Farben und das Feld, auf dem sie beruht, gibt es nicht weiter. Die Legende schließt von den Farben zurück, die sie erhält, und der Modus jeder Ebene bestimmt, was sie zeigt:
| Modus | Was die Legende zeigt |
|---|---|
| Auto (der Standard) | Bis zu Max. Kategorien unterschiedliche Farben: ein Farbfeld für jede Farbe. Mehr Farben: ein Farbverlauf, wenn die Karte ermitteln kann, welchem Measure die Farben folgen. Sonst ein Hinweis, „Farben durch bedingte Formatierung festgelegt“. |
| Kategorien | Ein Farbfeld für jede Farbe, auch wenn es viele sind. Über Max. Kategorien hinaus wird ein Hinweis wie „+ 8 more colors“ ergänzt. |
| Farbverlauf | Ein Farbverlauf. Siehe Modus Farbverlauf. |
| Keine | Der Hinweis „Farben durch bedingte Formatierung festgelegt“, ohne Farbfelder. |
Legen Sie den Modus für jede Ebene unter Legenden für bedingte Formatierung fest.
Farbfelder sind mit der Anzahl der Elemente dieser Farbe beschriftet, zum Beispiel „12 items“. Elemente, die keine Regel einfärbt, behalten die eigene Farbe der Ebene und werden als Other aufgeführt. Um die Kategorien zu benennen, geben Sie der Ebene unter Legendenbeschriftungen eine Beschreibung: Wählen Sie fx, dann Feldwert, und wählen Sie das Feld, das jede Kategorie benennt. Eine Ebene mit einer Beschreibung listet einen Eintrag für jede Beschreibung auf und verwendet ihren Modus nicht.
Um das Measure hinter einem Farbverlauf zu finden, vergleicht Auto die Farben mit den Größen- und Gewichtungsfeldern und den QuickInfos im Visual. Dafür sind mindestens 8 eingefärbte Elemente nötig, und ein Feld wird nur verwendet, wenn die Farben ihm eindeutig folgen. Der Farbverlauf erhält dann den Namen des Felds als Überschrift und wird mit dem niedrigsten und dem höchsten Wert auf der Karte beschriftet. Um der Karte mitzuteilen, welches Feld sie verwenden soll, legen Sie das Farbverlaufsfeld der Ebene fest.
Modus Farbverlauf
Mit dem Modus Farbverlauf zeigt die Legende einen Farbverlauf, wenn sie das Measure finden kann, dem die Farben folgen:
- Wenn Sie ein Farbverlaufsfeld festlegen, verwendet die Legende dieses Feld. Dafür sind mindestens 2 eingefärbte Elemente nötig.
- Ohne Farbverlaufsfeld sucht die Karte wie bei Auto nach dem Measure, dem die Farben folgen. Dafür sind mindestens 8 eingefärbte Elemente nötig.
Sonst zeigt die Legende den Hinweis „Farben durch bedingte Formatierung festgelegt“. Das geschieht, wenn die Karte nur wenige Elemente oder eine einzige Farbe zeigt oder wenn das Measure hinter der fx-Regel nicht im Visual ist. Um für wenige Elemente einen Farbverlauf zu erhalten, wählen Sie das Feld, das die Farben bestimmt, als Farbverlaufsfeld der Ebene.
Legenden im Ebenensteuerelement anzeigen
Anzeigemodus legt fest, wo Legenden gezeichnet werden:
| Option | Ergebnis |
|---|---|
| Panel | Ein eigenes Legendenpanel. Dies ist der Standard. |

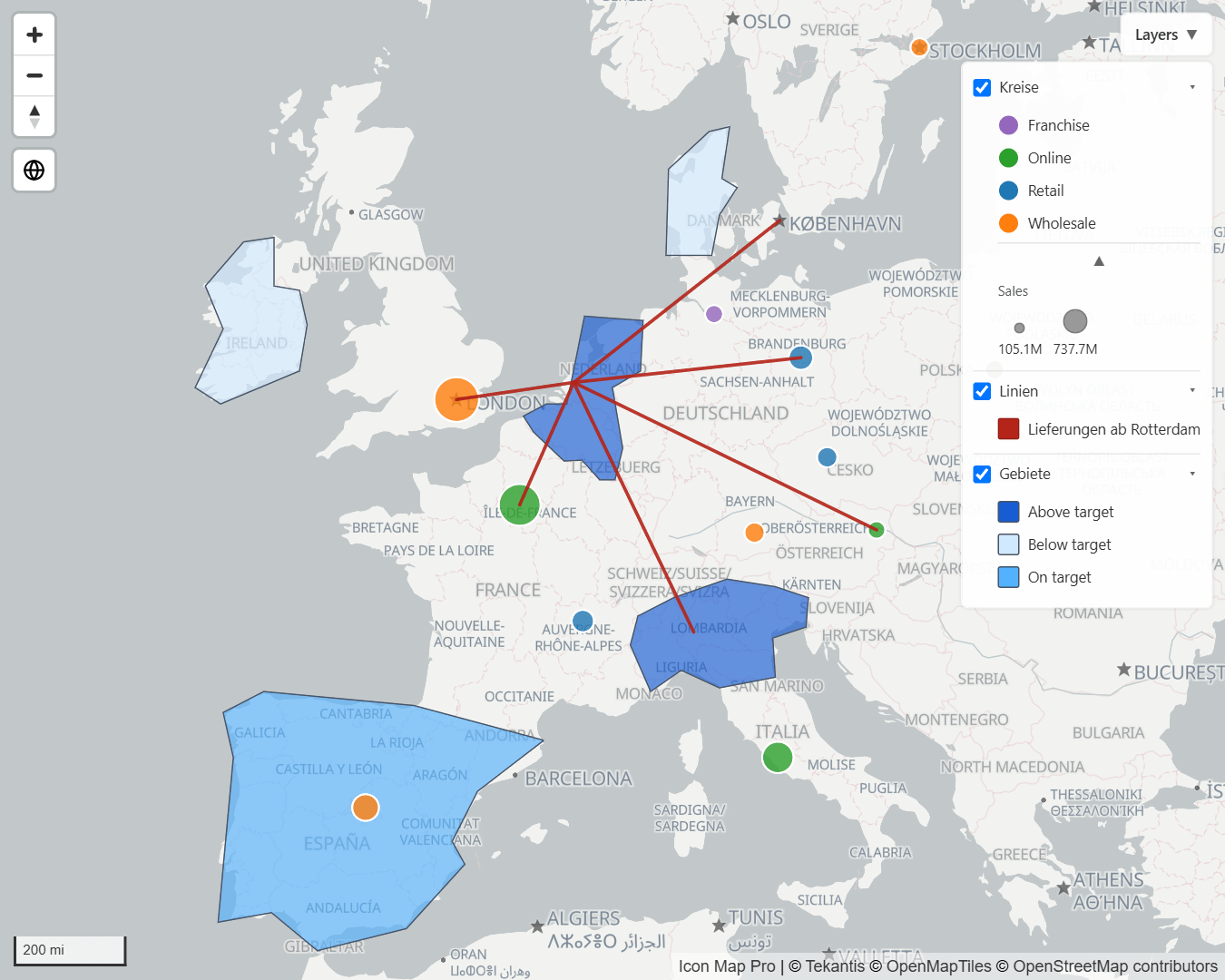

| Im Ebenensteuerelement | Die Zeile jeder Ebene im Ebenensteuerelement erhält einen Pfeil. Die Legende bleibt eingeklappt, bis ein Leser den Pfeil auswählt. Dann öffnet sie sich unter der Zeile. |
| Beides | Das Panel und die Zeilen des Ebenensteuerelements. |
Im Ebenensteuerelement setzt voraus, dass das Ebenensteuerelement eingeschaltet ist: Formatbereich > Steuerelemente > Ebenensteuerelement > Ebenensteuerelement anzeigen. Andernfalls weicht die Legende auf ein Panel aus. Siehe Kartensteuerelemente.
Einstellungen
Legende
| Einstellung | Funktion | Standard |
|---|---|---|
| Legende (der Schalter der Formatkarte) | Zeigt die Legende an. | Aus |
| Position | Oben links, Oben rechts, Unten links oder Unten rechts. | Oben rechts |
| Titel | Die Beschriftung der Schaltfläche, mit der die Legende ein- und ausgeklappt wird. Bei mehr als einer Gruppe ergänzt die Schaltfläche die Anzahl, zum Beispiel „Legende (2)“. | Legende |
| Eingeklappt starten | Die Legende öffnet sich eingeklappt, Leser erweitern sie. | Aus |
| Ebenentitel anzeigen | Zeigt eine Überschrift für die Gruppe jeder Ebene. | Ein |
| Max. Kategorien | Die Höchstzahl an Kategorie-Farbfeldern für eine Ebene, 1 bis 50. | 12 |
| Anzeigemodus | Panel, Im Ebenensteuerelement oder Beides. | Panel |
Legendenbeschriftungen
Diese Gruppe erscheint, sobald mindestens eine Ebene eingeschaltet ist, die in der Legende stehen kann. Jede Ebene erhält bis zu drei Einstellungen, die nach der Ebene benannt sind.
| Einstellung | Funktion | Standard |
|---|---|---|
| {layer} in der Legende | Nimmt die Ebene in die Legende auf. | Ein |
| Titel: {layer} | Die Überschrift für diese Ebene in der Legende und im Ebenensteuerelement. | Leer (der eigene Name der Ebene) |
| Beschreibung: {layer} | Fester Text, oder verwenden Sie fx und Feldwert, um die Einträge aus einem Feld zu beschriften. | Leer |
| Ebenenname in den Einstellungen | in der Legende | Titel | Beschreibung |
|---|---|---|---|
| Kreise | Ja | Ja | Ja |
| Symbole (die Ebene Bilder / Symbole) | Ja | Ja | Ja |
| Linien | Ja | Ja | Ja |
| Formen (aus Daten) | Ja | Ja | Ja |
| Formen (aus Dateien) oder Formen Stufe 1, Formen Stufe 2 und so weiter | Ja | Ja | Ja |
| Esri-Features (ein an Daten gebundener ArcGIS-Layer) | Ja | Ja | Ja |
| Heatmap | Ja | Ja | Nein |
| Zellen | Ja | Ja | Nein |
| Vektorkacheln | Ja | Ja | Nein |
| Overlay {n} (per Link hinzugefügte Referenzebenen aus Dateien und Feeds; ohne Wirkung in dieser Version) | Ja | Ja | Nein |
Legenden für bedingte Formatierung
Diese Einstellungen steuern, wie fx-Farben in Legendeneinträge umgesetzt werden. Sie werden für Kreise, Symbole, Esri-Features, Formen (aus Daten), Linien, Formen (aus Dateien) und Vektorkacheln angeboten. Wenn Ebenen vom Typ Formen (aus Dateien) als Stufen verwendet werden, tragen die Einstellungen die Bezeichnung Formen (alle Stufen), zum Beispiel Modus: Formen (alle Stufen).
| Einstellung | Funktion | Standard |
|---|---|---|
| Modus: {layer} | Auto entscheidet nach der Anzahl unterschiedlicher Farben. Kategorien zeigt eine Liste von Farbfeldern, Farbverlauf zeigt einen Farbverlauf, Keine zeigt nur einen Hinweis. Siehe Farben aus bedingter Formatierung. | Auto |
| Farbverlaufsfeld: {layer} | Das Feld, dessen Werte den Farbverlauf bestimmen. Wählen Sie fx, dann Feldwert, und wählen Sie das Feld. Das Feld muss nicht in den Feldbereichen des Visuals stehen. Lassen Sie die Einstellung leer, damit die Karte es aus den Measures im Visual ermittelt. | Leer |
| Min.-Beschriftung: {layer}, Max.-Beschriftung: {layer} | Text für die beiden Enden des Farbverlaufs, anstelle der Beschriftungen, die die Legende wählt. | Leer |
| Wertebereiche: {layer} | Beschriftet Kategorie-Farbfelder mit dem Wertebereich, der für jede Farbe vorkommt. Die Bereiche sind Näherungen auf Grundlage der vorhandenen Daten. | Aus |
Tipps und Grenzen
- Die Legende sitzt in einer Ecke der Karte und lässt sich nicht ziehen. Wenn sie ein Steuerelement verdeckt, verschieben Sie sie mit Position in eine andere Ecke.
- Mit dem Ebenensteuerelement können Leser Ebenen ein- und ausblenden. Ihre Auswahl gilt nur für die Sitzung und wird nicht mit dem Bericht gespeichert.
- Ersetzen Sie mit Titel: {layer} technische Namen wie Esri-Features oder Overlay 1 durch Begriffe, die Ihre Leser kennen.
