Crie o seu primeiro mapa

Este tutorial leva cerca de 15 minutos. Você começa com um visual vazio e uma tabela de dez linhas com capitais europeias, e termina com um mapa de círculos dimensionados e coloridos pelas vendas, com rótulos e dicas de ferramenta, que filtra o restante da página do relatório.

Antes de começar

Você precisa de:

• Power BI Desktop, com o Icon Map Lite adicionado ao seu relatório. Consulte Adicionar o Icon Map Lite a um relatório.
• Uma licença do Icon Map Lite atribuída a você. A avaliação gratuita de um mês do Microsoft AppSource é suficiente. Consulte Como o Icon Map Lite é licenciado.

Etapa 1: Crie os dados de exemplo

1. No Power BI Desktop, selecione Página Inicial > Inserir dados.
2. Copie a tabela abaixo, selecione a primeira célula da grade na janela Criar Tabela e cole.
3. Se o Power BI não reconhecer os nomes das colunas, selecione Usar a primeira linha como cabeçalho.
4. Dê à tabela o nome Stores e selecione Carregar.

Resultado esperado: uma tabela chamada Stores aparece no painel Dados com cinco colunas. Latitude, Longitude e Sales mostram o símbolo de soma, o que indica que são números.

Etapa 2: Adicione o visual

1. Selecione o ícone do Icon Map Lite no painel Visualizações.
2. Arraste um canto do novo visual para que ele ocupe a maior parte da página, deixando algum espaço à direita para uma tabela na Etapa 9.

Resultado esperado: o visual mostra a página inicial do Icon Map Lite sobre um mapa-múndi em movimento, com um painel Primeiros passos. Em um visual grande, a página inicial também mostra mapas de exemplo.

Etapa 3: Adicione os campos

Mantenha o visual selecionado e arraste campos da tabela Stores para os poços de campos no painel Criar, nesta ordem.

1. Arraste City para * ID (obrigatório).

   Resultado esperado: a página inicial é substituída por um painel com o título Que tipo de mapa quer criar?. Ele informa que, por enquanto, apenas o ID está preenchido. Esse painel é o guia de camadas. Ele aparece sempre que as suas linhas ainda não chegam a nenhuma camada.

   Se você não tem uma licença, aparece em vez disso uma página com o título "Obtenha o Icon Map Lite para ver este mapa". Inicie a avaliação gratuita ou peça que uma licença seja atribuída a você e, em seguida, reabra o relatório.

2. Arraste Longitude para Longitude (X) e Latitude para Latitude (Y).

3. Em cada um desses dois poços de campos, selecione a seta ao lado do campo e escolha Média.

   Resultado esperado: o guia de camadas continua visível e agora informa que Círculos está ativada, mas também precisa de Tamanho do círculo. Aponte para o bloco Círculos para ver os campos de que ele precisa, com uma marca ao lado dos que você já adicionou. O cartão abre sobre o bloco e, em um visual baixo, pode cobrir o resumo no topo do guia.



4. Arraste Sales para Tamanho do círculo.

   Resultado esperado: o guia fecha e o mapa aparece. Ele ajusta o zoom para enquadrar dez círculos espalhados pela Europa, maiores onde as vendas são mais altas.

Os seus poços de campos agora estão assim:

Etapa 4: Estilize os círculos no Gestor de camadas

1. Abra o painel Formato e expanda o cartão Gestor de camadas, o primeiro cartão da lista.

2. Ative Abrir o Gestor de camadas. A caixa de diálogo abre e a opção se desativa sozinha em seguida.

   Resultado esperado: o Gestor de camadas lista as camadas do mapa na ordem de desenho, com uma camada de dados, Círculos. O painel Os seus dados informa as 10 linhas e que todas as linhas são desenhadas.

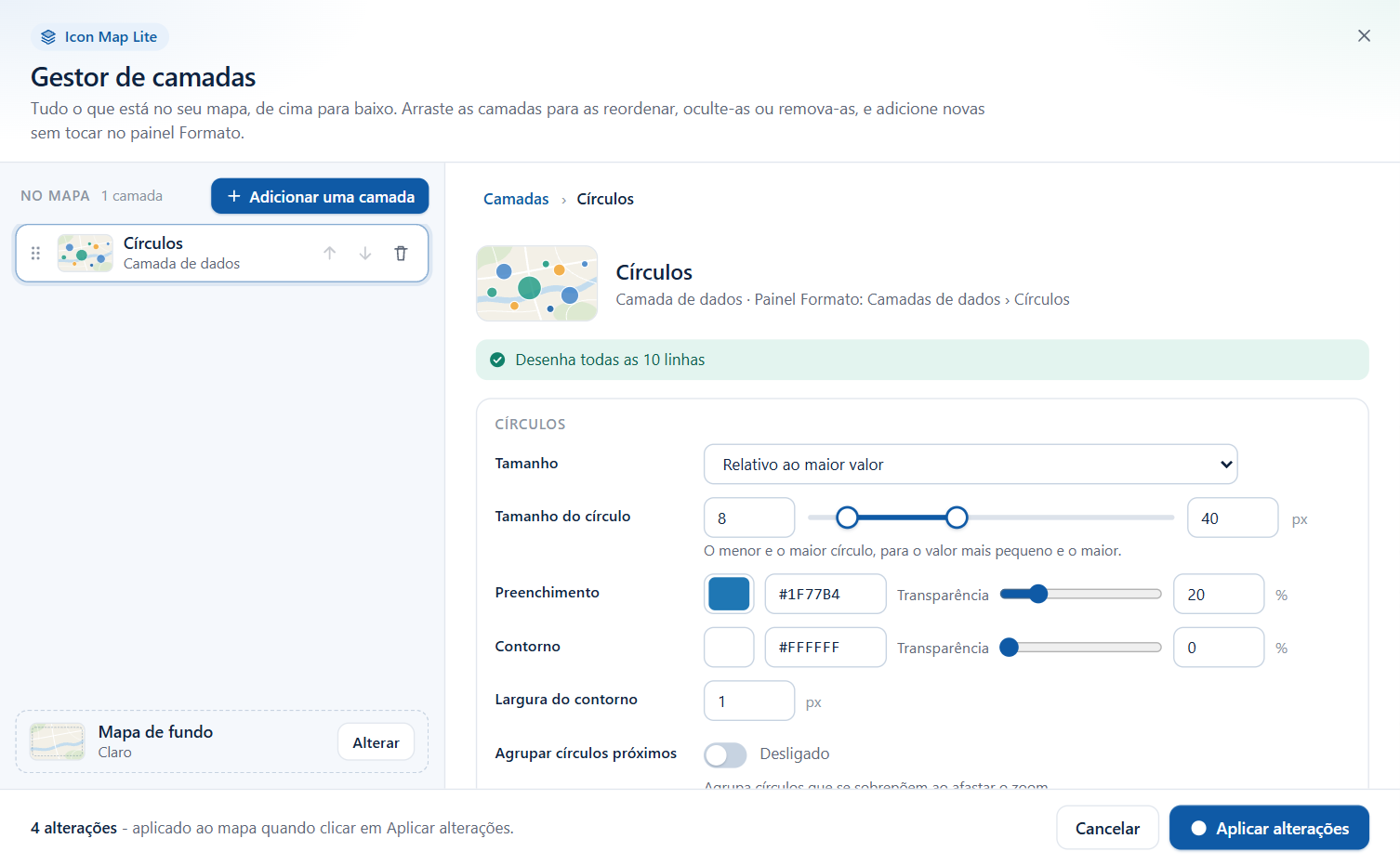

3. Selecione a linha Círculos para abrir o editor dela.

4. Defina os tamanhos dos círculos para irem de 8, no menor valor, a 40, no maior.

5. Defina a cor do contorno como branco (#FFFFFF) e a largura do contorno como 1.



6. Selecione Aplicar alterações. A caixa de diálogo salva as suas alterações e fecha.

Resultado esperado: os círculos agora vão de pequenos a grandes, com um contorno branco fino.

O editor grava as mesmas configurações que Tamanho mínimo e Tamanho máximo em Painel Formato > Camadas de dados > Círculos - configuração, e Cor do contorno e Largura do contorno em Círculos - formatação. Consulte Editar, reordenar e remover camadas.

Etapa 5: Defina a cor dos círculos pelas vendas

Cor de preenchimento define uma única cor para todos os círculos. Para obter a cor dos seus dados, use a formatação condicional, que é definida no painel Formato.

1. No painel Formato, vá para Camadas de dados > Círculos - formatação.
2. Ao lado de Cor de preenchimento, selecione o botão fx.
3. Na caixa de diálogo do Power BI, defina Estilo de formato como Gradiente e escolha Sales como o campo de base. Escolha uma cor clara para o valor mais baixo e uma cor escura para o mais alto.
4. Selecione OK.

Resultado esperado: cada círculo recebe uma cor entre as suas duas cores. London, com as vendas mais altas, é o mais escuro, e Dublin o mais claro.

A maioria das configurações de cor, tamanho e visibilidade aceita formatação condicional. Consulte Formatação condicional.

Etapa 6: Escolha um mapa de fundo

1. Abra o Gestor de camadas novamente (Painel Formato > Gestor de camadas > Abrir o Gestor de camadas) e vá para a página Mapa de fundo. O mapa usa o tema Claro.

2. Escolha Monocromático claro, uma versão cinza do mapa, e selecione Aplicar alterações. A caixa de diálogo fecha. (Fechar a caixa de diálogo de qualquer outra forma descarta a alteração.)

   Resultado esperado: o mapa agora está cinza, e os círculos coloridos se destacam nele.

3. No painel Formato, expanda Camada de fundo > Rótulos do mapa e desative Cidades e vilas, para que os nomes de cidades do próprio mapa não concorram com os rótulos que você adiciona na próxima etapa.

O mapa-múndi está integrado ao visual, por isso alterá-lo não baixa nada. O tema também está em Painel Formato > Camada de fundo > Mapa > Mapa de fundo. A página Mapa de fundo do Gestor de camadas é também onde você carrega um mapa de fundo personalizado para ter detalhe ao nível das ruas. Consulte O mapa de fundo e Mapas de fundo personalizados (.imbase).

Etapa 7: Adicione rótulos

1. No painel Formato, expanda o cartão Rótulos e o grupo Conteúdo dele.

2. Defina Exibir rótulo como Sim.

3. Ao lado de Texto do rótulo, selecione fx. Defina Estilo de formato como Valor do campo, escolha City como campo e selecione OK.

   Resultado esperado: cada círculo mostra o nome da cidade em uma caixa, centralizada no círculo.

4. No grupo Estilo, defina Estilo do rótulo como Texto com halo.

5. No grupo Posicionamento, defina Posição (círculos e imagens) como Acima.

Resultado esperado: os nomes ficam acima dos círculos como texto simples com um halo branco, o que os mantém legíveis sobre qualquer mapa de fundo.

Consulte Rótulos de dados para ver os outros estilos e opções de rótulo.

Etapa 8: Adicione dicas de ferramenta

1. Arraste Category para o poço de campos Dicas de ferramenta.
2. Arraste Sales também para Dicas de ferramenta.
3. Aponte para um círculo no mapa.

Resultado esperado: uma dica de ferramenta lista a categoria e as vendas dessa cidade. Quando o poço de campos Dicas de ferramenta está vazio, a dica de ferramenta mostra o ID e o tamanho do círculo. Consulte Dicas de ferramenta.

Etapa 9: Filtre o relatório

O Icon Map Lite filtra os outros visuais da página como faz uma segmentação de dados.

1. Selecione uma parte vazia da página do relatório e, em seguida, selecione Tabela no painel Visualizações.

2. Adicione City e Sales da tabela Stores à nova tabela.

3. Selecione o círculo de London no mapa.

   Resultado esperado: a tabela mostra somente London. No mapa, London continua sólido e os outros círculos esmaecem.

4. Mantenha Ctrl ou Shift pressionada e selecione o círculo de Paris. A tabela agora mostra as duas cidades.

5. Selecione uma parte vazia do mapa. O filtro é limpo e a tabela volta a mostrar todas as cidades.

O filtro continua aplicado quando você seleciona algo em outro visual, e um indicador o salva com o restante da página. Para selecionar vários círculos de uma vez com um laço ou um círculo, ative Laço ou Seleção circular em Painel Formato > Seleção > Seleção do usuário. Consulte Selecionar e filtrar com o mapa.

Etapa 10: Experimente

• Amplie e mova. Role para ajustar o zoom, arraste para mover o mapa e use os botões + e - no canto superior esquerdo.
• Mude para um globo. Selecione o botão do globo no mapa. Selecione-o de novo para voltar ao mapa plano.
• Use o teclado. Pressione Tab até o mapa ficar contornado, mova-se entre os círculos com as teclas de seta e pressione Enter para selecionar um.

O que você aprendeu

• Uma linha é desenhada quando preenche os campos de que a camada dela precisa. Para círculos, eles são * ID (obrigatório), Longitude (X), Latitude (Y) e Tamanho do círculo.
• O guia de camadas informa o que está faltando enquanto nada é desenhado.
• O Gestor de camadas é o lugar para adicionar, estilizar e ordenar camadas, verificar as suas linhas e escolher o mapa de fundo.
• O painel Formato é o lugar para a formatação condicional (fx), que obtém uma cor, um tamanho ou um rótulo dos seus dados, e para todas as outras configurações.
• Selecionar no mapa filtra o restante da página do relatório.
