Crear su primer mapa

Este tutorial dura unos 15 minutos. Se empieza con un objeto visual vacío y una tabla de diez filas con capitales europeas, y se termina con un mapa de círculos con el tamaño y el color según las ventas, con etiquetas e información sobre herramientas, que filtra el resto de la página del informe.

Antes de empezar

Necesita:

• Power BI Desktop, con Icon Map Lite añadido a su informe. Consulte Añadir Icon Map Lite a un informe.
• Una licencia de Icon Map Lite asignada a usted. La prueba gratuita de un mes de Microsoft AppSource es suficiente. Consulte Cómo se licencia Icon Map Lite.

Paso 1: Crear los datos de ejemplo

1. En Power BI Desktop, seleccione Inicio > Especificar datos.
2. Copie la tabla siguiente, seleccione la primera celda de la cuadrícula en la ventana Crear tabla y pegue.
3. Si Power BI no reconoce los nombres de las columnas, seleccione Usar la primera fila como encabezado.
4. Asigne a la tabla el nombre Stores y seleccione Cargar.

Resultado esperado: en el panel Datos aparece una tabla llamada Stores con cinco columnas. Latitude, Longitude y Sales muestran el símbolo de suma, lo que indica que son números.

Paso 2: Añadir el objeto visual

1. Seleccione el icono de Icon Map Lite en el panel Visualizaciones.
2. Arrastre una esquina del nuevo objeto visual para que ocupe la mayor parte de la página, dejando algo de espacio a la derecha para una tabla en el paso 9.

Resultado esperado: el objeto visual muestra la página de inicio de Icon Map Lite sobre un mapamundi en movimiento, con un panel Introducción. En un objeto visual grande, la página de inicio muestra también mapas de ejemplo.

Paso 3: Añadir los campos

Mantenga seleccionado el objeto visual y arrastre los campos de la tabla Stores a las áreas de campos del panel Compilar, en este orden.

1. Arrastre City a * ID (obligatorio).

   Resultado esperado: la página de inicio se sustituye por un panel titulado ¿Qué tipo de mapa va a crear?. Indica que, por ahora, solo está relleno el ID. Este panel es la guía de capas. Aparece siempre que sus filas aún no llegan a ninguna capa.

   Si no tiene licencia, aparece en su lugar una página con el encabezado "Obtenga Icon Map Lite para ver este mapa". Inicie la prueba gratuita o pida que se le asigne una licencia y, después, vuelva a abrir el informe.

2. Arrastre Longitude a Longitud (X) y Latitude a Latitud (Y).

3. En cada una de esas dos áreas de campos, seleccione la flecha situada junto al campo y elija Promedio.

   Resultado esperado: la guía de capas sigue visible, y ahora indica que Círculos está activada, pero que además necesita Tamaño del círculo. Señale el mosaico Círculos para ver los campos que necesita, con una marca de verificación junto a los que ha añadido. La tarjeta se abre sobre el mosaico y, en un objeto visual de poca altura, puede tapar el resumen de la parte superior de la guía.



4. Arrastre Sales a Tamaño del círculo.

   Resultado esperado: la guía se cierra y aparece el mapa. Ajusta el zoom para encuadrar diez círculos repartidos por Europa, más grandes donde las ventas son mayores.

Sus áreas de campos tienen ahora este aspecto:

Paso 4: Dar estilo a los círculos en el Administrador de capas

1. Abra el panel Formato y expanda la tarjeta Administrador de capas, la primera de la lista.

2. Active Abrir el Administrador de capas. El cuadro de diálogo se abre y el conmutador vuelve a desactivarse por sí solo.

   Resultado esperado: el Administrador de capas muestra las capas del mapa en el orden de dibujo, con una capa de datos, Círculos. Su panel Sus datos indica las 10 filas y que todas se dibujan.

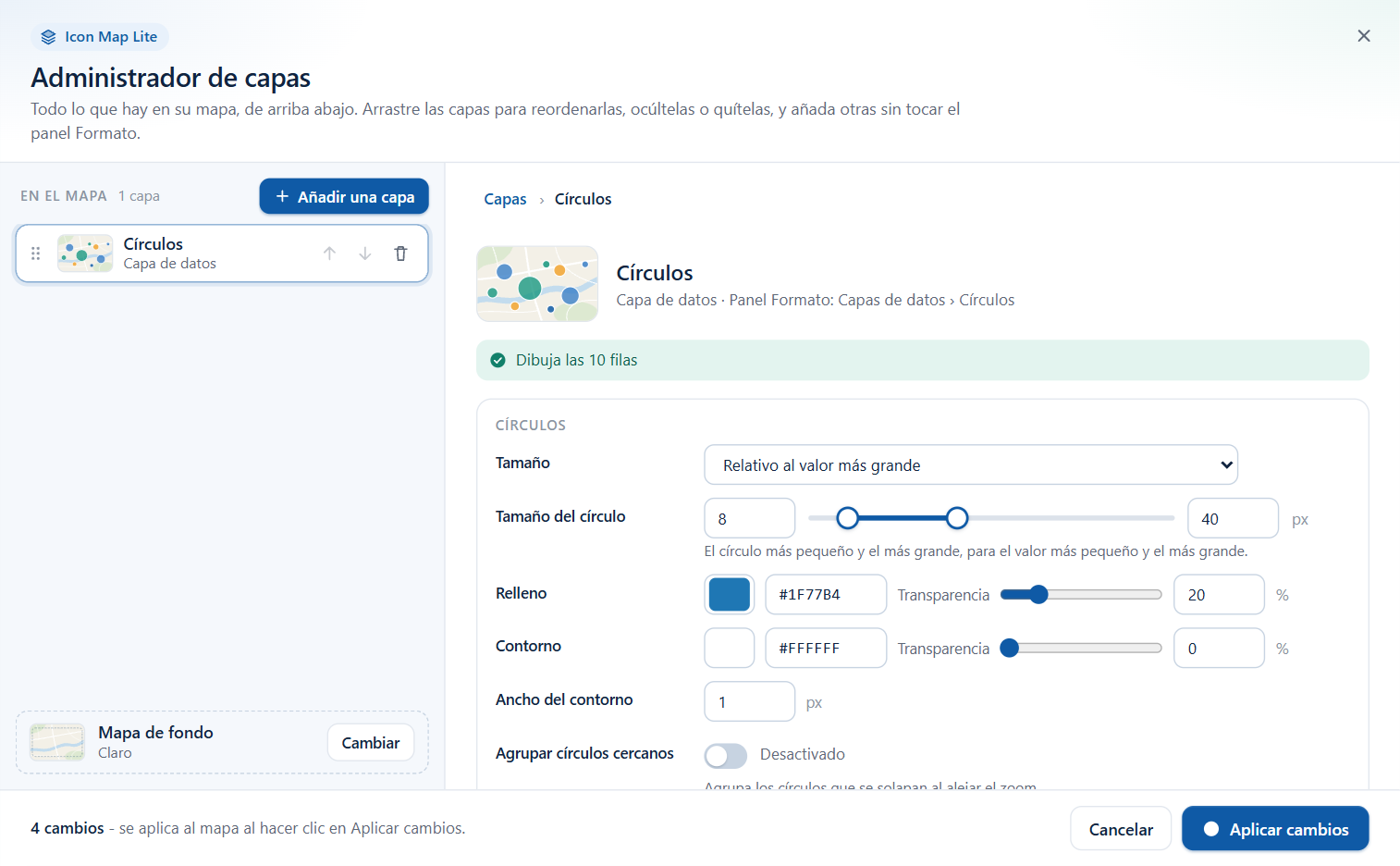

3. Seleccione la fila Círculos para abrir su editor.

4. Establezca los tamaños de los círculos de 8 para el valor más pequeño a 40 para el más grande.

5. Establezca el color del contorno en blanco (#FFFFFF) y el ancho del contorno en 1.



6. Seleccione Aplicar cambios. El cuadro de diálogo guarda los cambios y se cierra.

Resultado esperado: los círculos van ahora de pequeños a grandes, con un contorno blanco fino.

El editor escribe los mismos ajustes que Tamaño mínimo y Tamaño máximo en panel Formato > Capas de datos > Círculos - configuración, y que Color del contorno y Ancho del contorno en Círculos - formato. Consulte Editar, reordenar y quitar capas.

Paso 5: Colorear los círculos según las ventas

Color de relleno establece un solo color para todos los círculos. Para tomar el color de sus datos, use el formato condicional, que se configura en el panel Formato.

1. En el panel Formato, vaya a Capas de datos > Círculos - formato.
2. Junto a Color de relleno, seleccione el botón fx.
3. En el cuadro de diálogo de Power BI, establezca Estilo de formato en Degradado y elija Sales como campo en el que basarlo. Escoja un color claro para el valor más bajo y un color oscuro para el más alto.
4. Seleccione Aceptar.

Resultado esperado: cada círculo toma un color situado entre sus dos colores. London, con las ventas más altas, es el más oscuro, y Dublin el más claro.

La mayoría de los ajustes de color, tamaño y visibilidad admiten el formato condicional. Consulte Formato condicional.

Paso 6: Elegir un mapa de fondo

1. Abra de nuevo el Administrador de capas (panel Formato > Administrador de capas > Abrir el Administrador de capas) y vaya a su página Mapa de fondo. El mapa usa el tema Claro.

2. Elija Monocromo claro, una versión gris del mapa, y seleccione Aplicar cambios. El cuadro de diálogo se cierra. (Si lo cierra de cualquier otra forma, el cambio se descarta).

   Resultado esperado: el mapa es ahora gris, y los círculos de color destacan sobre él.

3. En el panel Formato, expanda Capa de fondo > Etiquetas del mapa y desactive Ciudades y municipios, para que los nombres de ciudades del propio mapa no compitan con las etiquetas que añadirá en el paso siguiente.

El mapamundi está integrado en el objeto visual, así que cambiarlo no descarga nada. El tema está también en panel Formato > Capa de fondo > Mapa > Mapa de fondo. La página Mapa de fondo del Administrador de capas es también el lugar donde se carga un mapa de fondo personalizado con detalle a nivel de calle. Consulte El mapa de fondo y Mapas de fondo personalizados (.imbase).

Paso 7: Añadir etiquetas

1. En el panel Formato, expanda la tarjeta Etiquetas y su grupo Contenido.

2. Establezca Mostrar la etiqueta en Sí.

3. Junto a Texto de la etiqueta, seleccione fx. Establezca Estilo de formato en Valor de campo, elija City como campo y seleccione Aceptar.

   Resultado esperado: cada círculo muestra el nombre de su ciudad en un cuadro, centrado sobre el círculo.

4. En el grupo Estilo, establezca Estilo de etiqueta en Texto con halo.

5. En el grupo Colocación, establezca Posición (círculos e imágenes) en Encima.

Resultado esperado: los nombres quedan encima de los círculos como texto sin recuadro con un halo blanco, lo que los mantiene legibles sobre cualquier mapa de fondo.

Consulte Etiquetas de datos para ver los demás estilos y opciones de las etiquetas.

Paso 8: Añadir información sobre herramientas

1. Arrastre Category al área de campos Información sobre herramientas.
2. Arrastre también Sales a Información sobre herramientas.
3. Señale un círculo del mapa.

Resultado esperado: la información sobre herramientas muestra la categoría y las ventas de esa ciudad. Cuando el área de campos Información sobre herramientas está vacía, se muestran en su lugar el ID y el tamaño del círculo. Consulte Información sobre herramientas.

Paso 9: Filtrar el informe

Icon Map Lite filtra los demás objetos visuales de la página igual que una segmentación de datos.

1. Seleccione una zona vacía de la página del informe y, después, seleccione Tabla en el panel Visualizaciones.

2. Añada City y Sales de la tabla Stores a la nueva tabla.

3. Seleccione el círculo de London en el mapa.

   Resultado esperado: la tabla muestra solo London. En el mapa, London se mantiene opaco y los demás círculos se atenúan.

4. Mantenga presionada Ctrl o Mayús y seleccione el círculo de Paris. La tabla muestra ahora ambas ciudades.

5. Seleccione una zona vacía del mapa. El filtro se borra y la tabla vuelve a mostrar todas las ciudades.

El filtro se mantiene cuando se selecciona algo en otro objeto visual, y un marcador lo guarda junto con el resto de la página. Para seleccionar varios círculos a la vez con un lazo o un círculo, active Lazo o Selección circular en panel Formato > Selección > Selección del usuario. Consulte Seleccionar y filtrar con el mapa.

Paso 10: Probarlo

• Acerque y desplace. Use la rueda del ratón para acercar o alejar, arrastre para desplazar el mapa y use los botones + y - de la parte superior izquierda.
• Cambie a un globo. Seleccione el botón de globo del mapa. Selecciónelo de nuevo para volver al mapa plano.
• Use el teclado. Presione Tab hasta que el mapa quede resaltado, muévase entre los círculos con las teclas de dirección y presione Entrar para seleccionar uno.

Qué ha aprendido

• Una fila se dibuja cuando rellena los campos que su capa necesita. Para los círculos son * ID (obligatorio), Longitud (X), Latitud (Y) y Tamaño del círculo.
• La guía de capas indica qué falta mientras no se dibuja nada.
• El Administrador de capas es el lugar para añadir, dar estilo y ordenar las capas, comprobar sus filas y elegir el mapa de fondo.
• El panel Formato es el lugar para el formato condicional (fx), que toma un color, un tamaño o una etiqueta de sus datos, y para todos los demás ajustes.
• Al seleccionar en el mapa se filtra el resto de la página del informe.
