Luz y cielo
Dos grupos dan profundidad a un mapa. La luz define la fuente de luz que sombrea las columnas 3D y las formas extruidas. El cielo colorea el espacio situado sobre el horizonte cuando el mapa está inclinado, y el resplandor que rodea el globo. Los dos pertenecen al mapa, por lo que funcionan con cualquier mapa de fondo.
Qué hace cada uno
| Grupo | Qué hace | Visible cuando |
|---|---|---|
| Claro | Sombrea las columnas 3D y las celdas y formas extruidas en 3D. También define dónde se sitúa el sol para el resplandor que rodea el globo | El mapa tiene objetos 3D o está en el globo |
| Cielo | Colorea el cielo y el horizonte, y define el resplandor que rodea el globo | El mapa está lo bastante inclinado para mostrar el horizonte, o está en el globo |
Los dos grupos están al final de panel Formato > Capa de fondo, debajo de los ajustes del mapa de fondo.
Luz
La luz está siempre activada. Sus ajustes cambian cómo se sombrean los objetos 3D.
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Anclaje | Si la posición de la luz se mide respecto a la pantalla (Ventanilla) o al mapa (Mapa). Con Mapa, la luz gira con el mapa cuando este rota | Ventanilla |
| Color | El color de la luz | #FFFFFF |
| Intensidad | El brillo de la luz, de 0 a 10 | 5 |
| Coordenada radial | La distancia de la luz a los objetos, de 0,1 a 2 | 1,15 |

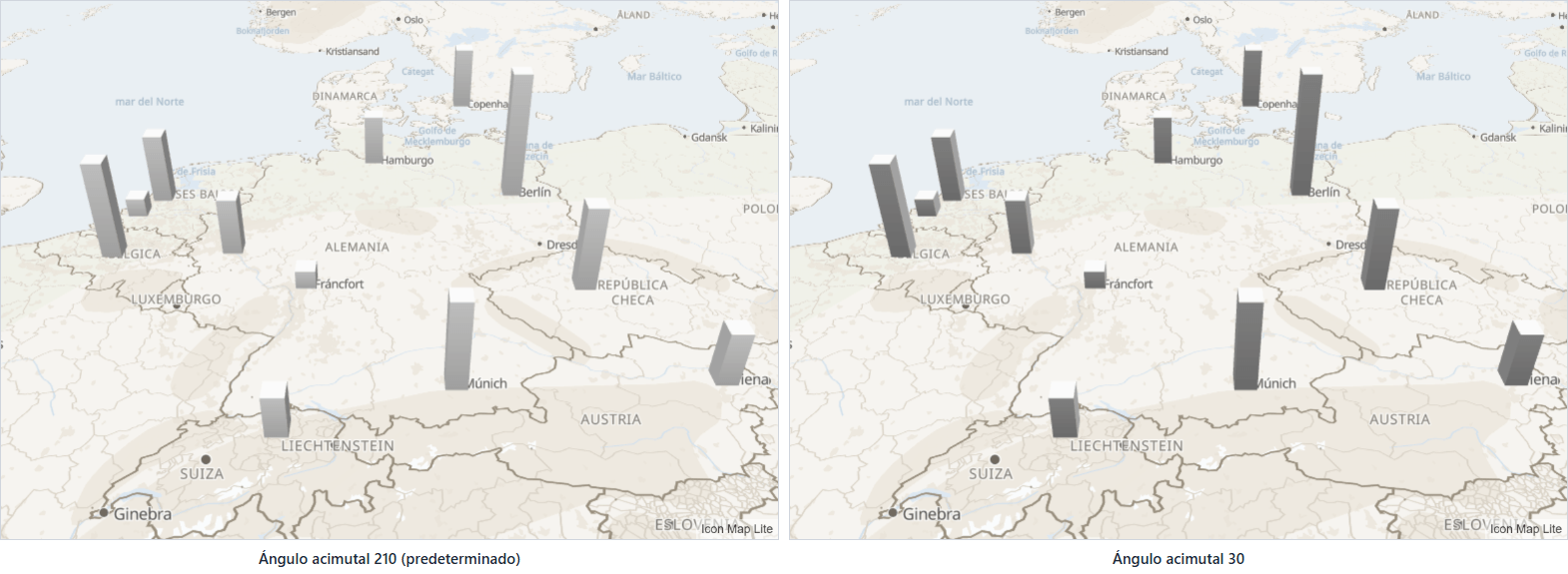

| Ángulo acimutal | La dirección de la que procede la luz, de 0 a 360 grados, medida en el sentido de las agujas del reloj desde la parte superior de la pantalla (o desde el norte, con el anclaje Mapa) | 210 |
| Ángulo polar / altura | La altura de la luz, de 0 a 180 grados. 0 es justo encima y 90 es en el horizonte | 30 |
Cielo

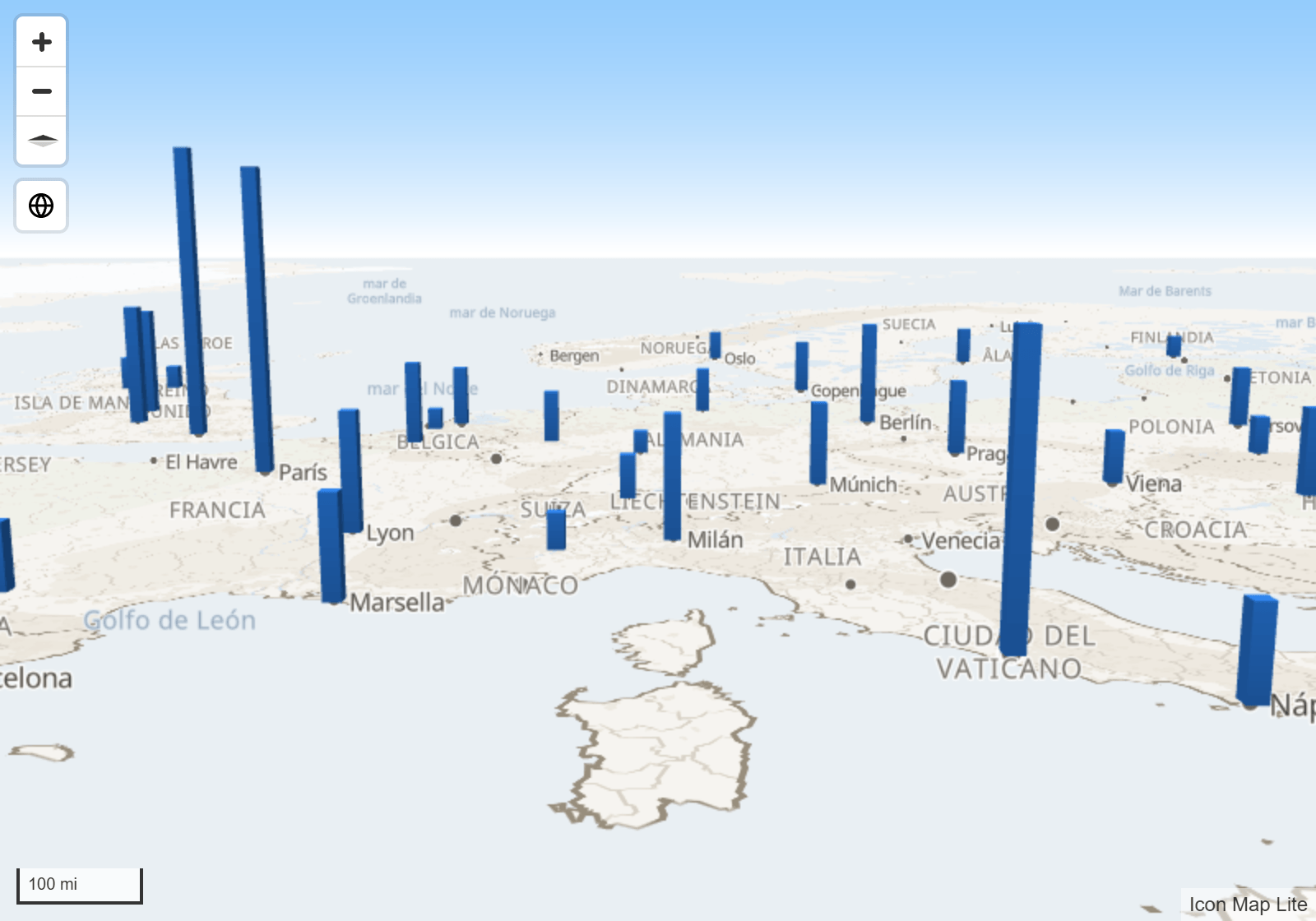

El cielo colorea el espacio situado sobre el horizonte en un mapa inclinado y define la atmósfera que rodea el globo. Active el grupo Cielo para usarlo.
| Ajuste | Qué hace | Valor predeterminado | Visible cuando |
|---|---|---|---|
| Cielo | Activa el grupo | Desactivado | |
| Color del cielo | El color de la parte superior del cielo | #88C6FC | El mapa está lo bastante inclinado para mostrar el horizonte |
| Color del horizonte | El color del horizonte, que se funde hacia arriba con el color del cielo | #FFFFFF | El mapa está lo bastante inclinado para mostrar el horizonte |
| Fusión del cielo con el horizonte | Hasta dónde llega el color del horizonte dentro del cielo, de 0 a 100. 0 usa solo el color del cielo | 80 | El mapa está lo bastante inclinado para mostrar el horizonte |

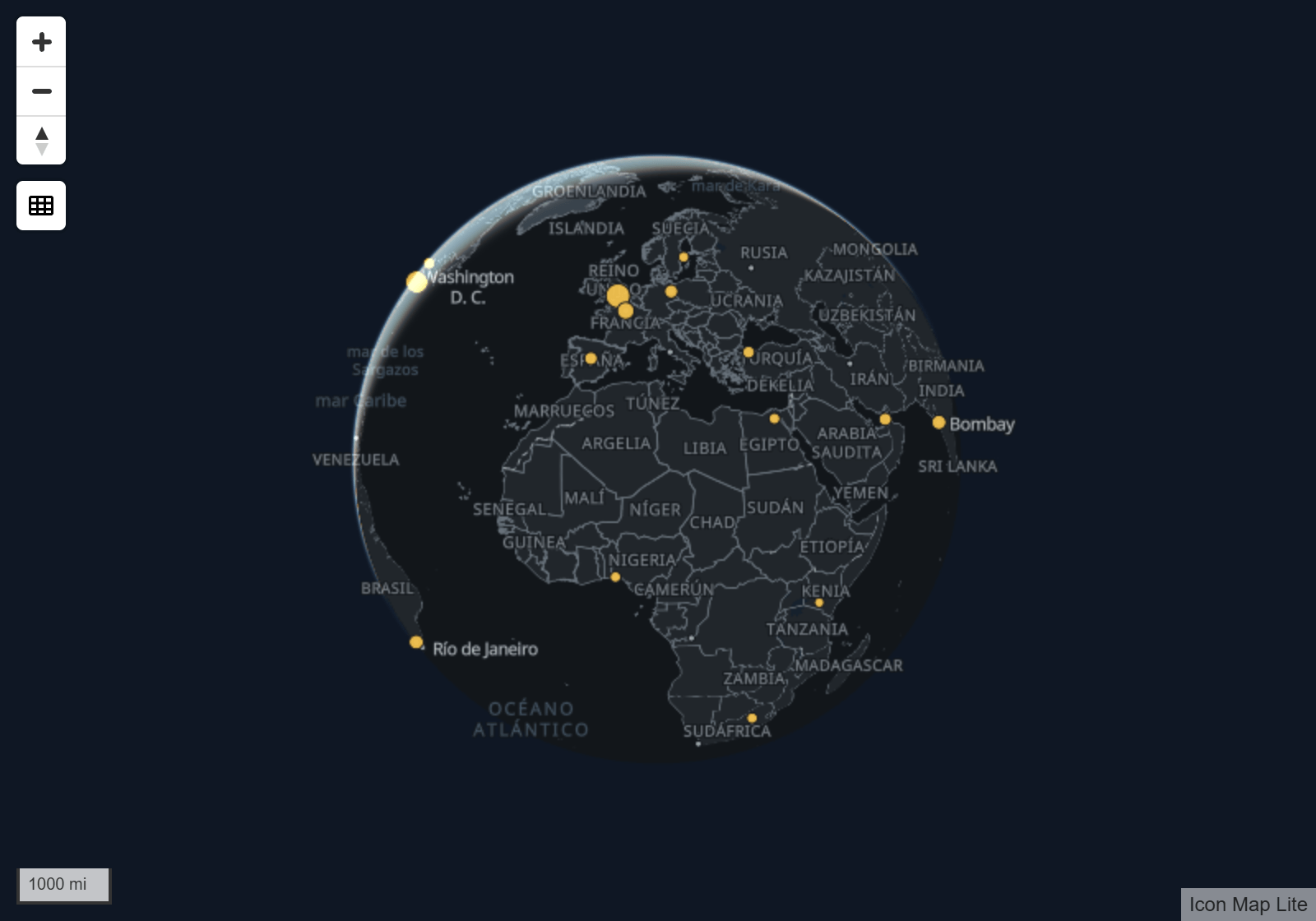

| Fusión de la atmósfera | La intensidad del halo que rodea el planeta, de 0 a 100 | 80 | La proyección de globo |
La inclinación y el globo se describen en Vista, zoom y proyección.
Consejos y límites
- Si el cielo no aparece, incline más el mapa. Con inclinaciones pequeñas, el horizonte queda por encima del borde superior del mapa.
- El resplandor que rodea el globo solo se ve sobre un fondo oscuro. En una página del informe blanca, la zona que rodea el globo es transparente. Defina un fondo oscuro para el objeto visual (panel Formato > General > Efectos > Fondo) o para la página del informe.
- Icon Map Lite no tiene relieve 3D, sombreado del relieve ni edificios 3D. La luz sombrea sus propios datos 3D: columnas 3D, y celdas y formas extruidas en 3D.
