Ajouter une couche
Le Gestionnaire de couches ajoute une couche en quelques étapes guidées : choisissez le type, indiquez d'où viennent ses formes si elle en a besoin, choisissez ses principales options, puis ajoutez-la à la carte. Cette page liste chaque vignette et chaque étape.
Le chemin rapide
- Ouvrez le Gestionnaire de couches et sélectionnez Ajouter une couche au-dessus de la liste des couches.
- Choisissez Couche de référence pour du contexte tel que des limites issues d'un fichier ou l'ombrage jour et nuit, ou Couche de données pour dessiner les lignes de votre rapport.
- Sélectionnez une vignette. L'assistant de ce type de couche s'ouvre.
- Parcourez les étapes numérotées.
- Sélectionnez Ajouter à la carte. La couche rejoint la liste avec un badge Nouveau. Pour un fichier chargé, sélectionnez plutôt Choisir un fichier : la fenêtre de chargement s'ouvre.
- Sélectionnez Appliquer les modifications pour enregistrer le rapport et voir la couche sur la carte.
Vous pouvez aussi partir de la vue d'accueil avec les cartes Ajouter une couche de référence et Ajouter une couche de données.
Comment l'assistant fonctionne
- Le titre indique Ajouter suivi du type de couche. Le fil d'Ariane au-dessus (Couches › Couche de données › Cercles, par exemple) vous ramène au sélecteur ou à la vue d'accueil.
- Les étapes numérotées sont à gauche. Elles sont numérotées dans l'ordre où elles apparaissent, et une étape terminée affiche une marque à la place de son numéro. À droite se trouve un panneau avec l'image et la description du type de couche. Pour les couches de données, il liste aussi les Champs nécessaires, avec une coche en face de chaque champ que vous avez déjà ajouté.
- Les choix que vous faites dans les étapes attendent que vous ajoutiez la couche. Pour la plupart des couches, la dernière étape est L’ajouter, avec le bouton Ajouter à la carte et le rappel « Rien n’est enregistré avant Appliquer les modifications. »
- Une couche de données dont les champs ne sont pas tous dans le visuel peut quand même être ajoutée. La dernière étape vous indique quels champs ajouter : « Elle se dessinera dès que vous ajouterez ... au puits de champs. »

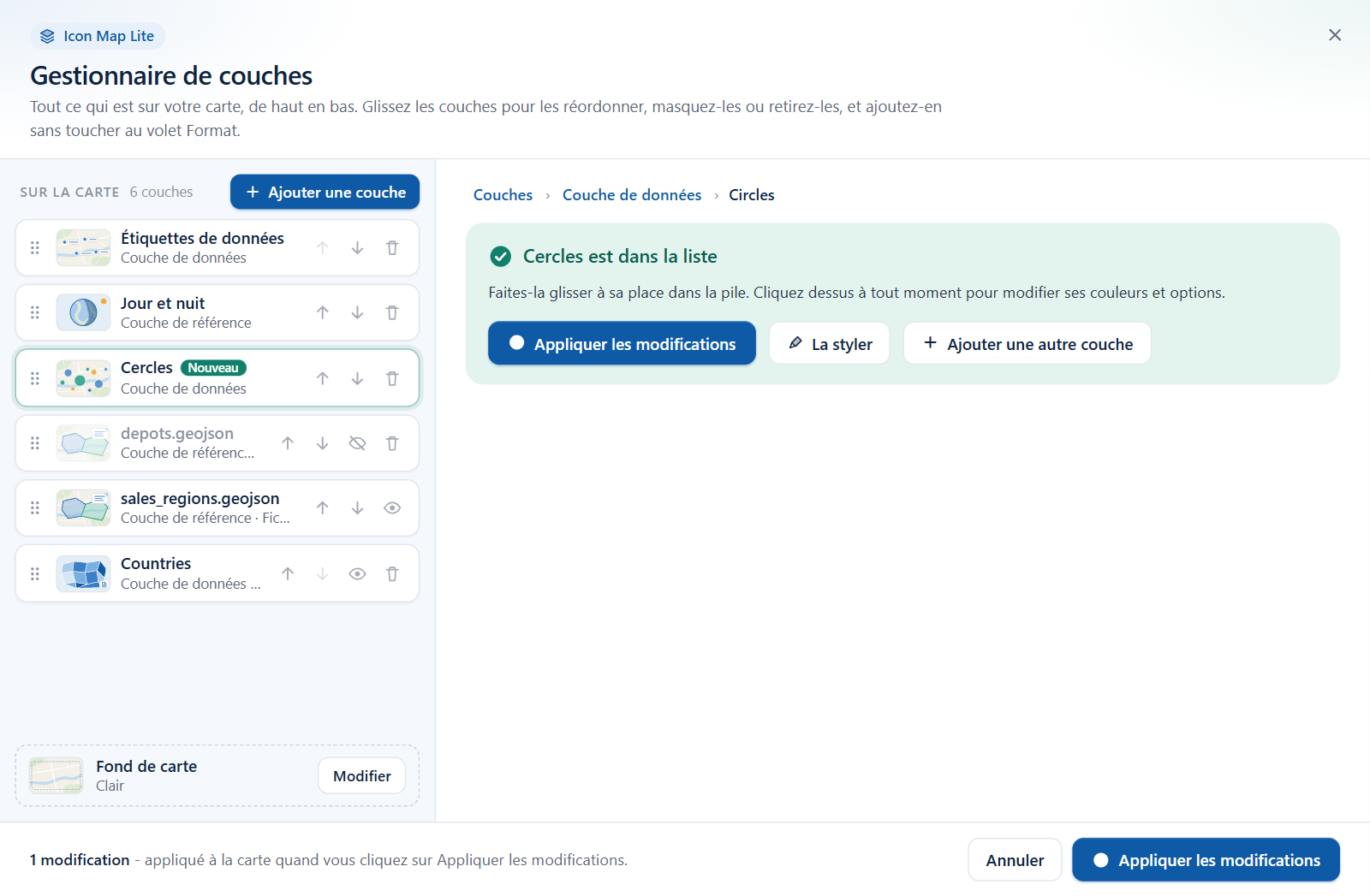

Après Ajouter à la carte, la colonne de droite confirme que la couche est dans la liste, par exemple « Cercles est dans la liste », et propose trois boutons :
| Bouton | Ce qu'il fait |
|---|---|
| Appliquer les modifications | Enregistre tout et ferme la boîte de dialogue. |
| La styler | Ouvre l'éditeur de la nouvelle couche. |
| Ajouter une autre couche | Revient au sélecteur d'où vous venez. |
Une nouvelle couche prend sa place par défaut dans l'ordre de dessin. Faites-la glisser dans la liste si elle doit se trouver plus haut ou plus bas. Consultez Modifier, réordonner et retirer des couches.

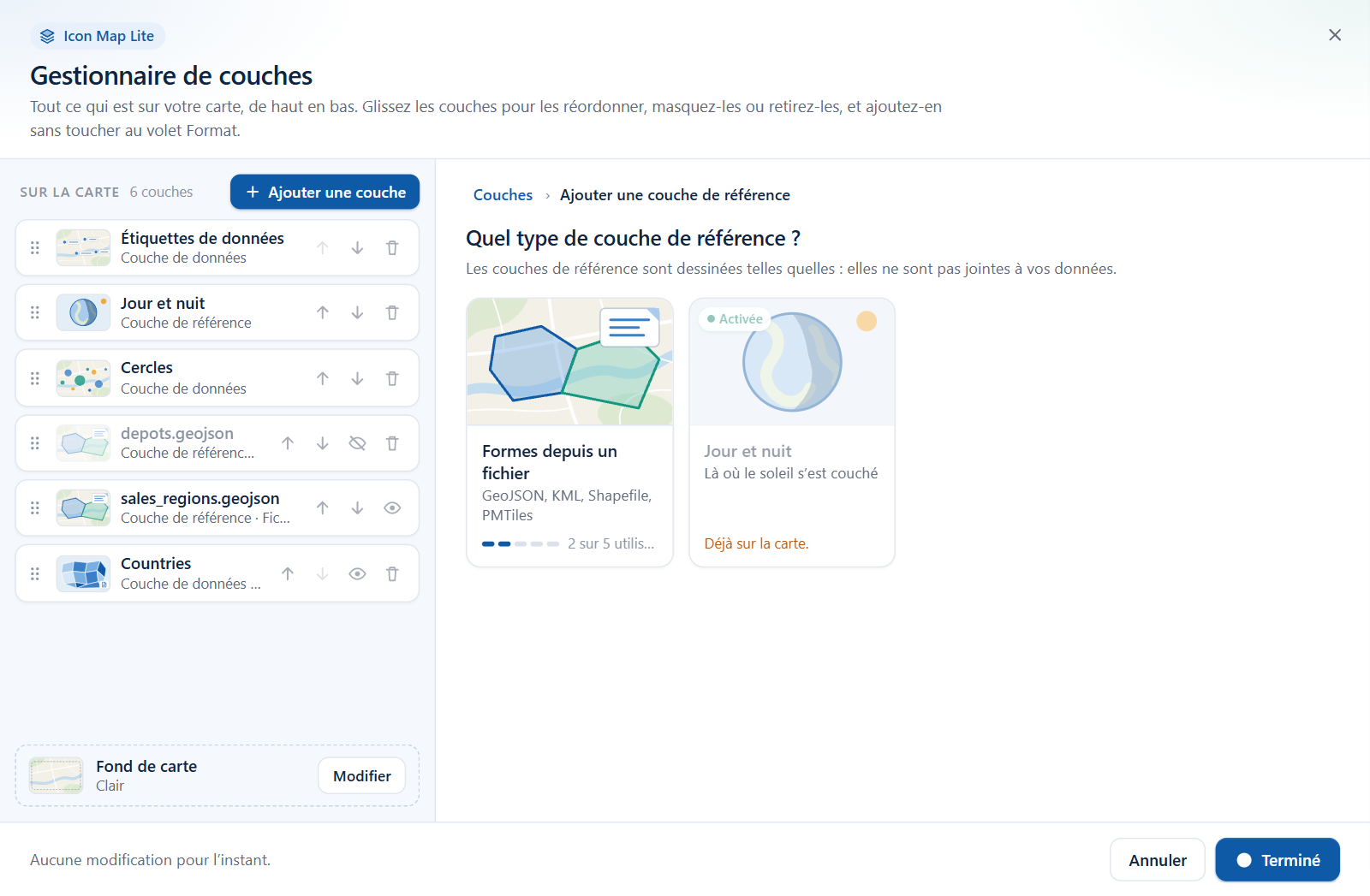

Vignettes de couche de référence
Le sélecteur est intitulé Quel type de couche de référence ?. Les couches de référence sont dessinées telles quelles. Elles ne sont pas jointes à vos données.
| Vignette | Ce qu'elle ajoute | Combien | D'où elle vient |
|---|---|---|---|
| Formes depuis un fichier | Des limites, des points ou des itinéraires issus d'un fichier que vous chargez : GeoJSON, TopoJSON, KML, un Shapefile zippé, IMDF ou une archive PMTiles. Le fichier est stocké dans le rapport. | 5 | Chargement |
| Jour et nuit | Ombre la partie du monde où le soleil s'est couché. | 1 | Quelques options |
Icon Map Lite ne lit rien sur Internet : il n'y a donc pas de couches de référence issues de liens, de services de tuiles ou d'autres fournisseurs. Consultez Vue d'ensemble des couches de référence.
Ce que les vignettes vous indiquent
- Formes depuis un fichier affiche des points et un compteur, par exemple « 2 sur 5 utilisées ».
- Jour et nuit indique « Quelques options », ou affiche un badge Activée quand la couche est déjà sur la carte.
- Une vignette que vous ne pouvez pas utiliser est estompée et en donne la raison : « Les 5 sont utilisées. » quand tous les emplacements de Formes depuis un fichier sont pris, ou « Déjà sur la carte. » pour Jour et nuit.

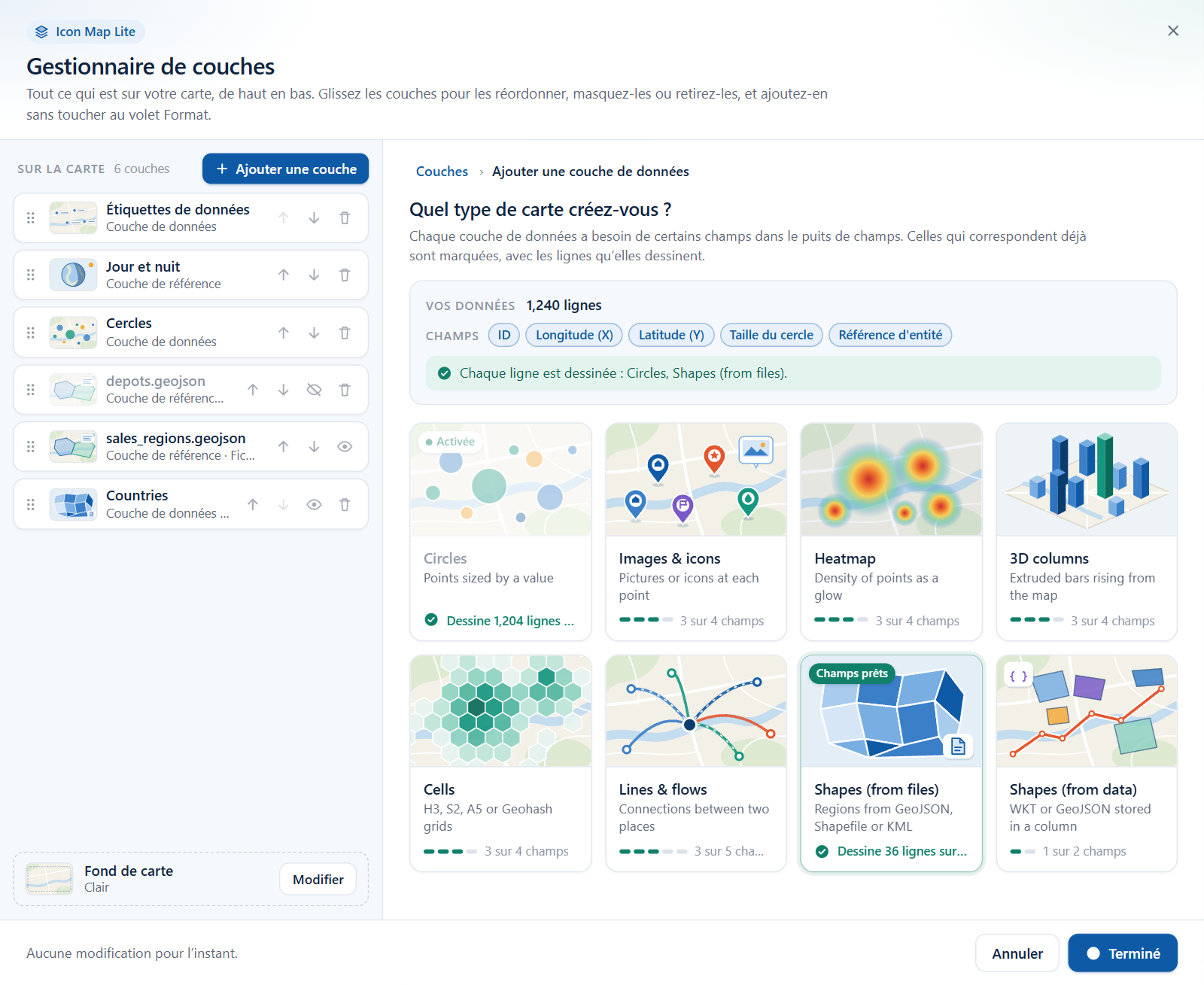

Vignettes de couche de données
Le sélecteur est intitulé Quel type de carte créez-vous ?, comme le guide des couches, et propose les huit mêmes types de couche. Chaque couche de données a besoin de certains champs dans le visuel. Les vignettes qui correspondent déjà à vos champs sont marquées, avec le nombre de lignes qu'elles dessineraient. Le panneau Vos données se trouve au-dessus des vignettes : consultez Vérifier vos données.
| Vignette | Ce qu'elle dessine | Champs nécessaires | Combien |
|---|---|---|---|
| Cercles | Un cercle à chaque emplacement, dimensionné et coloré selon vos données. Les cercles proches peuvent être regroupés en clusters. | ID, Longitude (X), Latitude (Y), Taille du cercle | 1 |
| Images et icônes | Une image, ou du texte et des émojis, à chaque emplacement. | ID, Longitude (X), Latitude (Y), Image / WKT / GeoJSON (inutile quand les images sont du texte ou des émojis) | 1 |
| Carte thermique | Les endroits où les points se concentrent, pondérés par une valeur. Convient aux grands nombres d'emplacements. | ID, Longitude (X), Latitude (Y), Pondération de la carte thermique | 1 |
| Colonnes 3D | Une colonne 3D à chaque emplacement, dont la hauteur est définie par vos données. | ID, Longitude (X), Latitude (Y), Hauteur de colonne | 1 |
| Cellules | Des points agrégés dans une grille de cellules H3, S2, A5 ou Geohash, ou des cellules dessinées à partir de leurs ID. | Points : ID, Longitude (X), Latitude (Y), Pondération de cellule. ID de cellule : ID (l'ID de cellule), Pondération de cellule | 1 |
| Lignes et flux | Des lignes, des arcs ou des flux d'une origine vers une destination. | ID, Longitude (X), Latitude (Y), Longitude de destination, Latitude de destination | 1 |
| Formes (depuis des fichiers) | Des limites colorées en joignant chaque forme à une ligne de vos données : les limites intégrées ou un fichier que vous chargez. | ID, Référence d'entité | 5 |
| Formes (depuis les données) | Des polygones et des lignes dont la géométrie est contenue dans votre jeu de données sous forme de texte WKT ou GeoJSON. | ID, Image / WKT / GeoJSON | 1 |
« Pondération de cellule » est le champ que le volet Générer appelle Pondération de cellule (H3/S2/A5/Geohash). Pour chaque champ, consultez la Référence des champs.
Badges et état des vignettes de données
| Sur la vignette | Signification |
|---|---|
| Champs prêts | Tous les champs dont la couche a besoin sont dans le visuel. |
| Activée | La couche est déjà sur la carte. Formes (depuis des fichiers) peut être ajoutée jusqu'à cinq fois : elle continue donc d'afficher Champs prêts à la place. |
| « Dessinerait 1 240 lignes » | La couche est désactivée, et ce nombre de lignes lui correspond. |
| « Tous les champs sont prêts » ou « 2 sur 4 champs » | La couche est désactivée. Un point par champ indique combien de ses champs vous avez ajoutés. |
| « Dessine les 1 240 lignes » ou « Dessine 1 180 lignes sur 1 240 » | La couche est activée et dessine. |
| « Activée, mais nécessite ... » ou « Activée, mais aucune ligne ne l’atteint » | La couche est activée mais ne dessine rien. Ouvrez la couche depuis la liste pour en voir la raison. |
Un type de couche de données que vous ne pouvez ajouter qu'une fois ne peut pas être ajouté de nouveau tant qu'il est activé : sa vignette affiche son état de dessin, et vous sélectionnez sa ligne dans la liste pour le modifier. La raison « Déjà sur la carte. » n'apparaît que sur les vignettes de référence telles que Jour et nuit.
Une vignette estompée donne sa raison :
| Raison sur la vignette | Quand |
|---|---|
| « Les 5 sont utilisées. » | Tous les emplacements de Formes (depuis des fichiers) sont pris. |
| « Ce rapport utilise l’ancienne couche Formes : configurez-la dans le volet Format. » | Le rapport a été créé avec l'ancienne couche Formes unique. |
Étapes de chaque type de couche

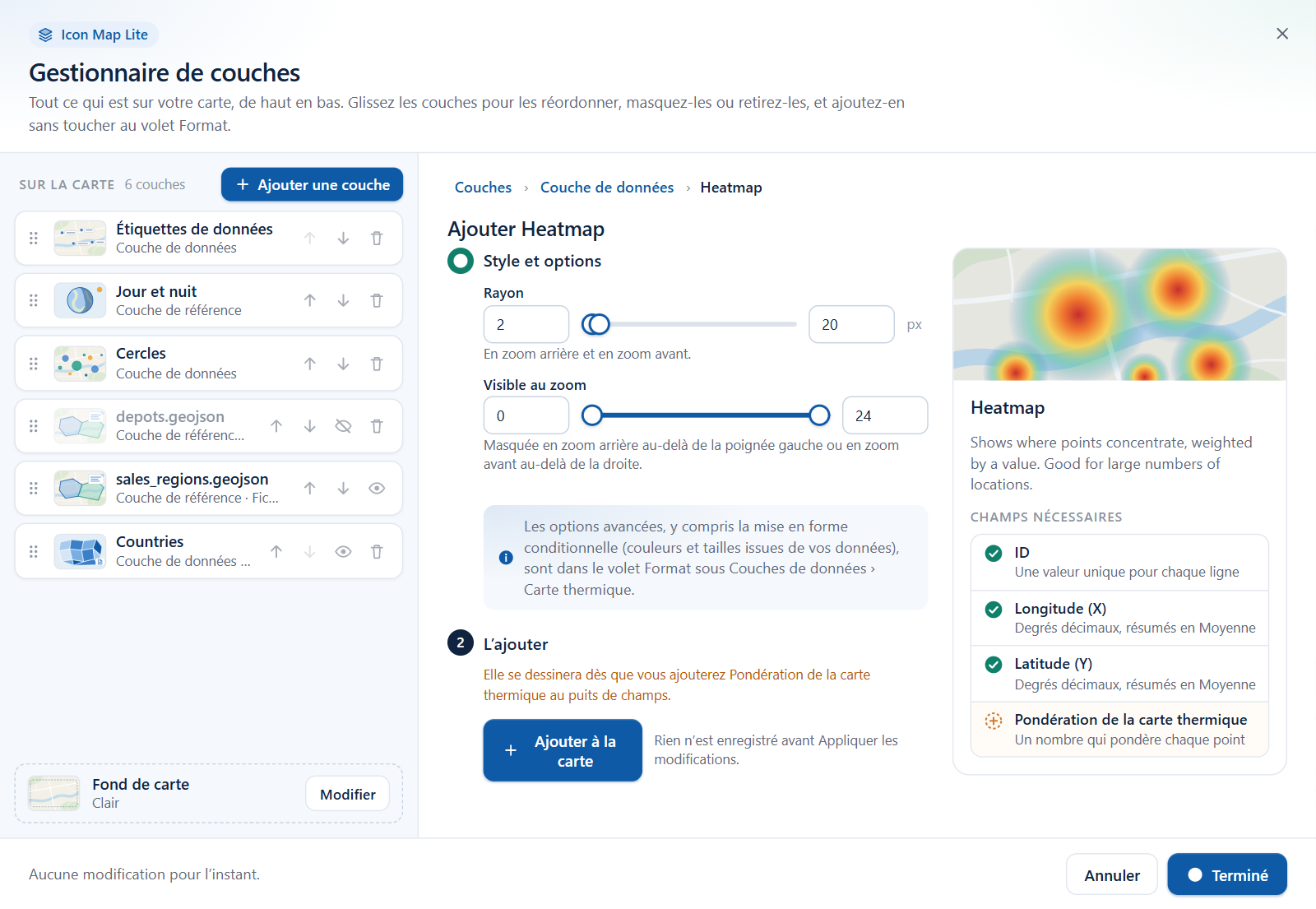

Couches avec des options uniquement
Jour et nuit, Cercles, Images et icônes, Carte thermique, Colonnes 3D, Cellules, Lignes et flux et Formes (depuis les données) ont deux étapes.
- Style et options : les mêmes champs que l'éditeur de la couche. Modifiez ce que vous voulez, ou gardez les valeurs par défaut. Les champs sont listés dans Modifier, réordonner et retirer des couches.
- L’ajouter : sélectionnez Ajouter à la carte.
Formes depuis un fichier
- Style et options : remplissage, contour, points, étiquettes, info-bulles, visibilité et plage de zoom.
- Charger : sélectionnez Choisir un fichier. La fenêtre de chargement de fichier s'ouvre pour un fichier GeoJSON, TopoJSON ou KML, un Shapefile zippé, une archive IMDF ou une archive PMTiles. Le Gestionnaire de couches se ferme pendant le chargement et revient quand le chargement est terminé.
Consultez Formes depuis un fichier pour la fenêtre de chargement et ses limites de taille.

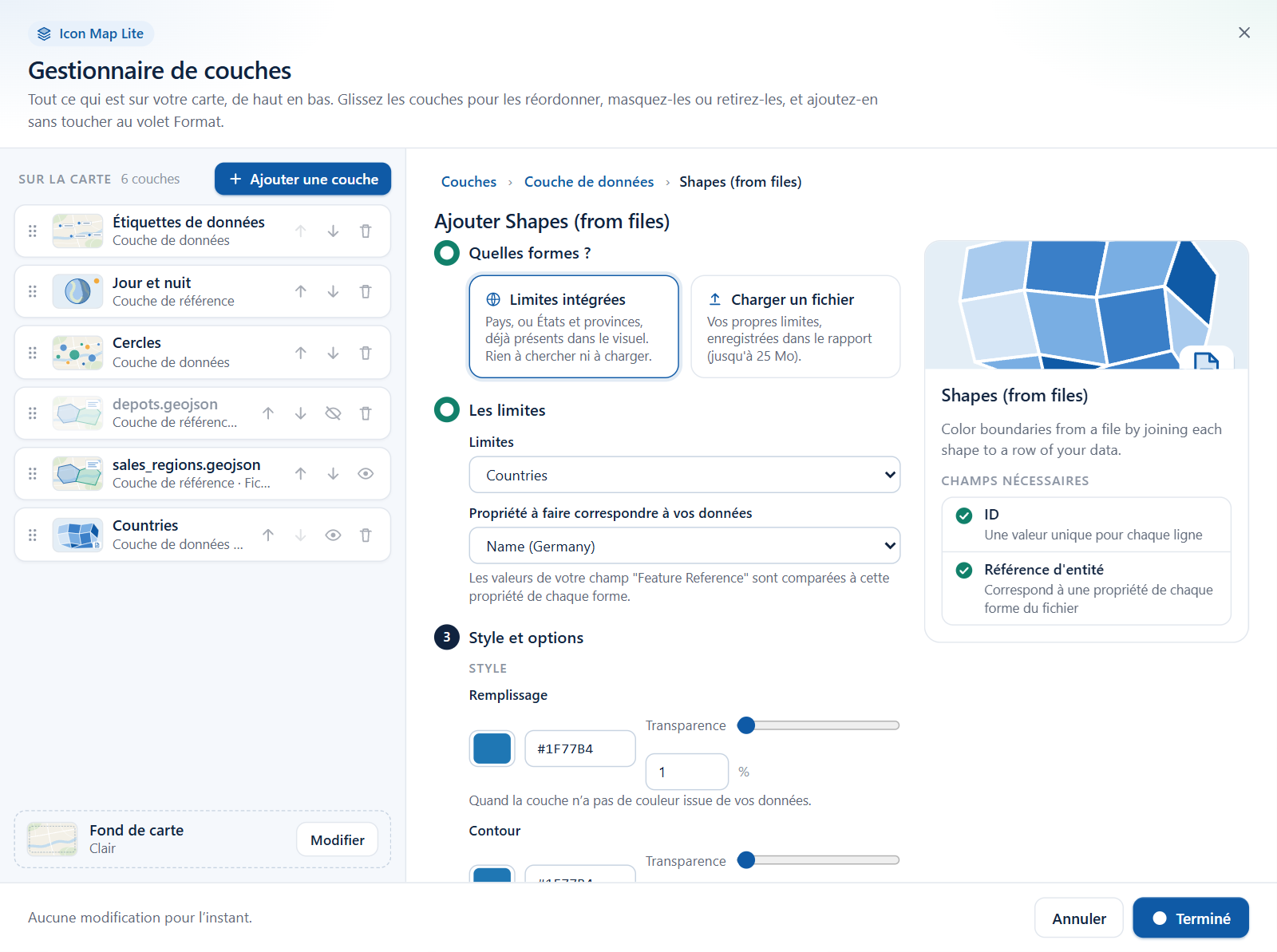

Formes (depuis des fichiers)
- Quelles formes ? : choisissez l'une des options suivantes :
- Limites intégrées : des pays, ou des États et provinces, déjà présents dans le visuel. Rien à chercher ni à charger.
- Charger un fichier : vos propres limites, stockées dans le rapport, jusqu'à 25 Mo.
Si vous avez choisi Limites intégrées, les étapes suivantes s'enchaînent :
- Les limites : deux listes déroulantes :
- Limites : le jeu, Countries, Countries, split ou States and provinces.
- Propriété à faire correspondre à vos données : la propriété de chaque forme avec laquelle vos valeurs de Référence d'entité sont mises en correspondance. Chaque choix affiche une valeur d'exemple du jeu.
- Style et options : remplissage, contour, visibilité, plage de zoom et info-bulle.
- L’ajouter : sélectionnez Ajouter à la carte.
| Limites | Propriété à faire correspondre à vos données (exemple) |
|---|---|
| Countries | Name (Germany), ISO 3166-1 alpha-2 (DE), ISO 3166-1 alpha-3 (DEU), Natural Earth code (DEU) |
| Countries, split | Name (England), Map unit code (ENG), Country code (GBR) |
| States and provinces | Name (Texas), ISO 3166-2 (US-TX), Country code (USA) |
Countries, split découpe certains pays en leurs parties, par exemple l'Angleterre, l'Écosse, le pays de Galles et l'Irlande du Nord.
Si vous avez choisi Charger un fichier, les étapes suivantes s'enchaînent :
- Style et options : comme ci-dessus.
- Charger : sélectionnez Choisir un fichier. La fenêtre de chargement s'ouvre pour un fichier GeoJSON, TopoJSON ou KML, un Shapefile zippé ou une archive PMTiles. Vous choisissez la propriété qui correspond à vos données pendant le chargement.
Quand vous ajoutez une deuxième couche Formes (depuis des fichiers), Afficher plusieurs couches sous forme de est réglé sur Plusieurs couches pour que les deux soient dessinées ensemble, sauf si le rapport utilise déjà les couches comme niveaux d'exploration. Consultez Formes depuis des fichiers et limites intégrées.
Le nom d'une nouvelle couche
| Couche | Nom dans la liste |
|---|---|
| Formes depuis un fichier | Le nom du fichier chargé, ou « Fichier 2 » (avec son numéro d'emplacement) tant qu'aucun fichier n'est chargé. |
| Formes (depuis des fichiers) | Le nom du jeu intégré, par exemple « Countries », ou le nom du fichier chargé, ou « Formes 2 » tant qu'aucun fichier n'est chargé. |
| Toutes les autres couches | Le type de couche, par exemple « Carte thermique » ou « Lignes et flux ». Cercles et Images et icônes ont chacun leur ligne, même quand les deux sont activés. |
Il n'est pas possible de renommer une couche.
Les fenêtres qui s'ouvrent en cours de route
Power BI n'affiche qu'une boîte de dialogue à la fois. Ces boutons ont besoin d'une autre fenêtre, et le Gestionnaire de couches se ferme tant qu'elle est ouverte.
| Bouton | Fenêtre | À votre retour |
|---|---|---|
| Choisir un fichier, à l'étape Charger | La fenêtre de chargement de fichier | Le Gestionnaire de couches se rouvre. Le pied de page indique « Le fichier chargé est sur la carte et enregistré. » |
| Charger un fichier de fond de carte ou Remplacer le fichier de fond de carte, sur la page Fond de carte | La fenêtre de chargement de fichier, pour un fichier .imbase | Le Gestionnaire de couches se rouvre. Le pied de page indique « Le fichier de fond de carte est enregistré. » et la carte passe à Personnalisé. |
| Ouvrir le Basemap Builder, sur la page Fond de carte | Le Basemap Builder sur icon-map.com, dans votre navigateur | Le Gestionnaire de couches ne se rouvre pas. Ouvrez-le de nouveau quand vous êtes prêt à charger le fichier que vous avez créé. |
Ce qui se passe :
- Le Gestionnaire de couches enregistre toutes les modifications faites jusque-là, comme si vous aviez sélectionné Appliquer les modifications.
- L'autre fenêtre s'ouvre.
- Après un chargement, le Gestionnaire de couches se rouvre sur sa vue d'accueil. Les couches que vous avez ajoutées gardent leur badge Nouveau.
Comme vos modifications sont enregistrées avant l'ouverture de l'autre fenêtre, Annuler ne les défait pas ensuite. Si vous fermez la fenêtre de chargement sans charger de fichier, la couche que vous avez commencée reste dans la liste, marquée « Pas encore de fichier ». Retirez-la avec le bouton corbeille de sa ligne, ou sélectionnez-la et chargez un fichier avec Remplacer le fichier ou Changer les formes.
Conseils et limites
- Tout ce que vous ajoutez est intégré au visuel ou chargé et stocké dans le rapport. Le Gestionnaire de couches ne demande jamais de lien.
- Formes depuis un fichier et Formes (depuis des fichiers) ont chacune cinq emplacements. Tous les autres types de couche ne peuvent être ajoutés qu'une fois.
- Les étiquettes de données ne sont pas une vignette. Activez-les dans Volet Format > Étiquettes > Contenu > Afficher le libellé ; elles apparaissent alors dans la liste. Consultez Étiquettes de données.
- Pour prendre les couleurs ou les tailles dans vos données, ajoutez la couche ici, puis définissez la mise en forme conditionnelle (fx) dans le volet Format. Consultez Mise en forme conditionnelle.
- Les formes personnalisées des Cellules, et les options de regroupement au-delà du commutateur d'activation, se configurent dans le volet Format. Consultez Cellules : hexagones H3 et grilles et Clusters.
