Créer votre première carte

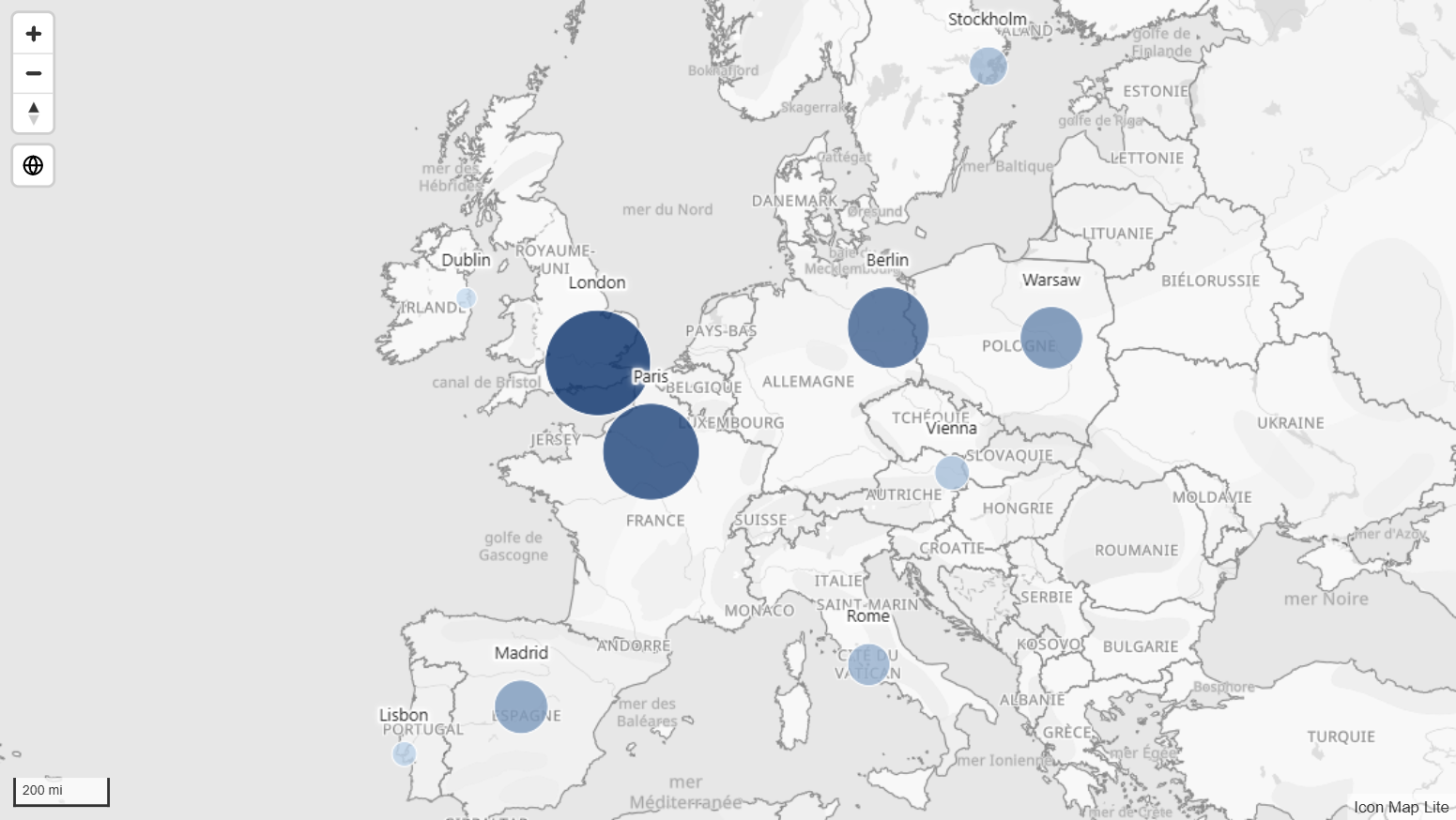

Ce tutoriel dure environ 15 minutes. Vous partez d'un visuel vide et d'une table de dix capitales européennes, et vous terminez avec une carte de cercles dimensionnés et colorés selon les ventes, avec des étiquettes et des info-bulles, qui filtre le reste de la page du rapport.

Avant de commencer

Il vous faut :

• Power BI Desktop, avec Icon Map Lite ajouté à votre rapport. Consultez Ajouter Icon Map Lite à un rapport.
• Une licence Icon Map Lite qui vous est attribuée. L'essai gratuit d'un mois de Microsoft AppSource suffit. Consultez Comment Icon Map Lite est concédé sous licence.

Étape 1 : Créer les données d'exemple

1. Dans Power BI Desktop, sélectionnez Accueil > Entrer des données.
2. Copiez le tableau ci-dessous, sélectionnez la première cellule de la grille dans la fenêtre Créer une table, puis collez.
3. Si Power BI ne reprend pas les noms de colonne, sélectionnez Utiliser la première ligne pour les en-têtes.
4. Nommez la table Stores et sélectionnez Charger.

Résultat attendu : une table nommée Stores apparaît dans le volet Données avec cinq colonnes. Latitude, Longitude et Sales affichent le symbole de somme, ce qui indique que ce sont des nombres.

Étape 2 : Ajouter le visuel

1. Sélectionnez l'icône Icon Map Lite dans le volet Visualisations.
2. Faites glisser un coin du nouveau visuel pour qu'il occupe la majeure partie de la page, en laissant un peu de place à droite pour une table à l'étape 9.

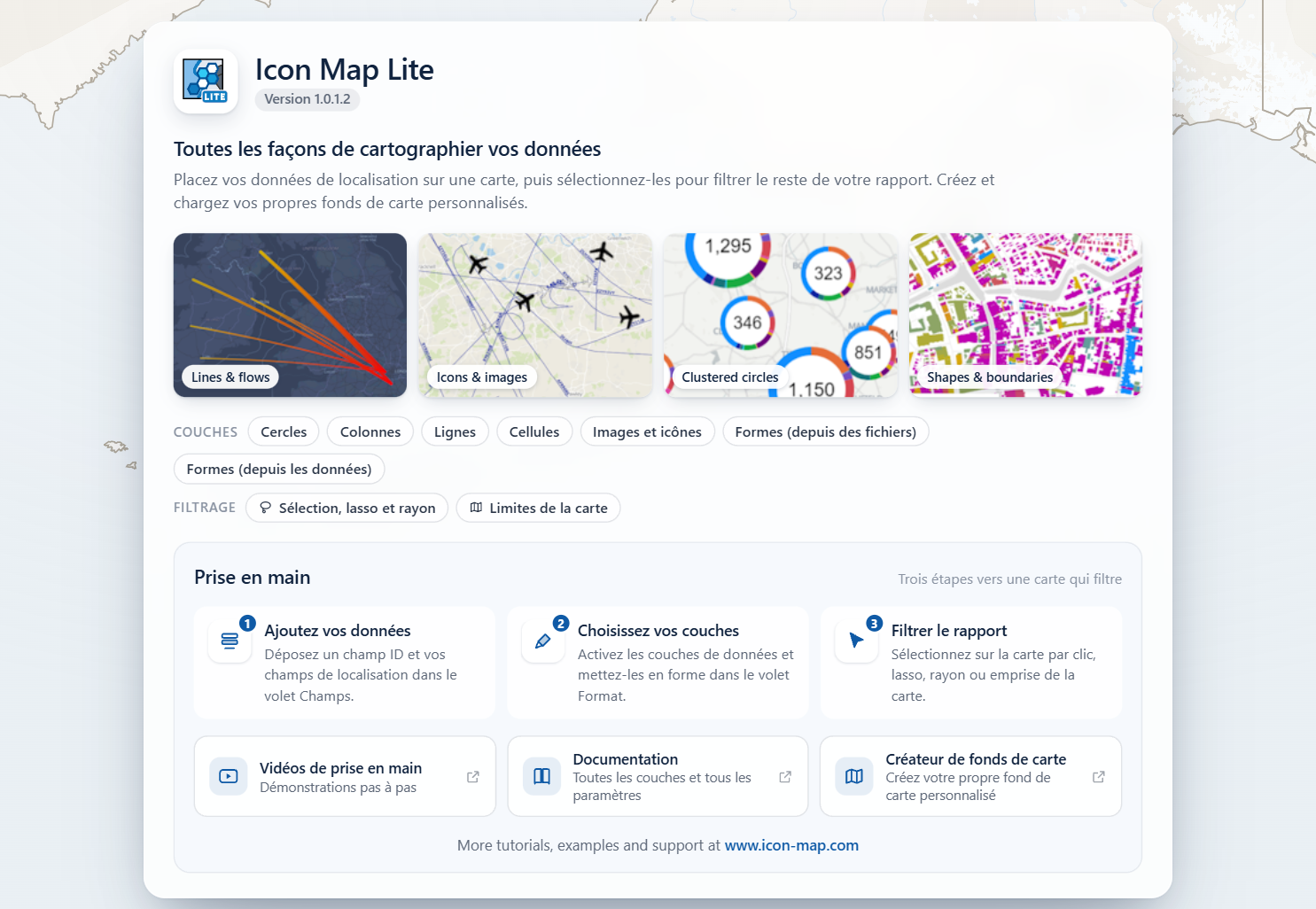

Résultat attendu : le visuel affiche la page de démarrage d'Icon Map Lite sur une carte du monde animée, avec un panneau Prise en main. Sur un grand visuel, la page de démarrage affiche aussi des exemples de cartes.

Étape 3 : Ajouter les champs

Gardez le visuel sélectionné et faites glisser les champs de la table Stores vers les puits de champs du volet Générer, dans cet ordre.

1. Faites glisser City vers * ID (obligatoire).

   Résultat attendu : la page de démarrage est remplacée par un panneau intitulé Quel type de carte créez-vous ?. Il vous indique que seul l'ID est renseigné pour l'instant. Ce panneau est le guide des couches. Il apparaît chaque fois que vos lignes n'atteignent encore aucune couche.

   Si vous n'avez pas de licence, une page intitulée « Procurez-vous Icon Map Lite pour voir cette carte » apparaît à la place. Démarrez l'essai gratuit ou demandez qu'une licence vous soit attribuée, puis rouvrez le rapport.

2. Faites glisser Longitude vers Longitude (X) et Latitude vers Latitude (Y).

3. Dans chacun de ces deux puits de champs, sélectionnez la flèche à côté du champ et choisissez Moyenne.

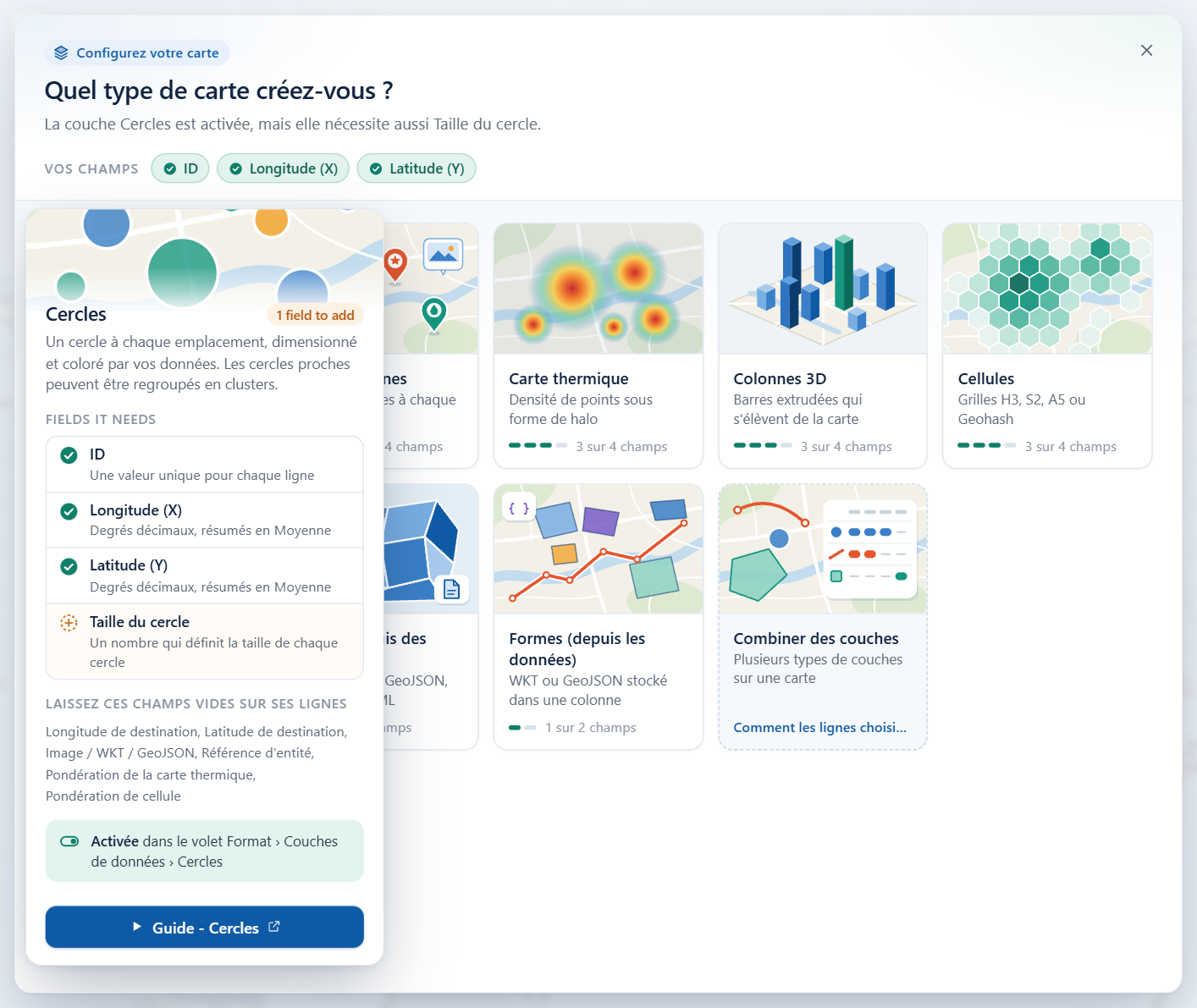

   Résultat attendu : le guide des couches reste affiché, et indique maintenant que la couche Cercles est activée, mais qu'elle nécessite aussi Taille du cercle. Pointez sur la vignette Cercles pour voir les champs dont elle a besoin, avec une coche à côté de ceux que vous avez ajoutés. Le détail s'ouvre par-dessus la vignette et, sur un visuel de faible hauteur, peut recouvrir le résumé en haut du guide.



4. Faites glisser Sales vers Taille du cercle.

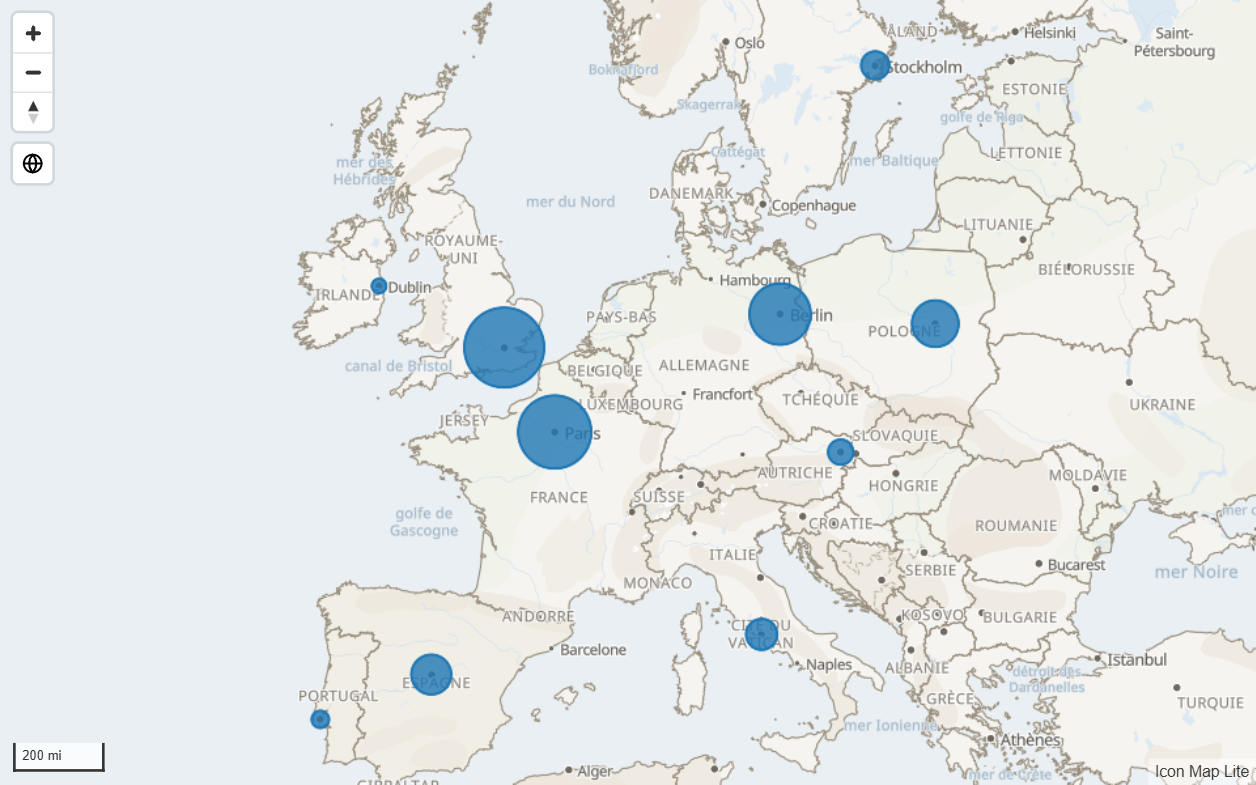

   Résultat attendu : le guide se ferme et la carte apparaît. Elle zoome pour cadrer dix cercles répartis sur l'Europe, plus grands là où les ventes sont plus élevées.

Vos puits de champs se présentent maintenant ainsi :

Étape 4 : Styler les cercles

1. Ouvrez le volet Format et développez la carte Couches de données. Dans son premier groupe, Couches de données, le commutateur Cercles est déjà activé.
2. Développez Cercles - Configuration. Laissez Comportement de la taille sur Relative, et réglez Taille minimale sur 8 et Taille maximale sur 40. Ce sont les tailles des cercles qui ont la plus petite et la plus grande valeur.
3. Développez Cercles - Mise en forme. Réglez Couleur du contour sur blanc (#FFFFFF) et Largeur du contour sur 1.

Résultat attendu : les cercles vont maintenant du petit au grand, avec un fin contour blanc.

Étape 5 : Colorer les cercles selon les ventes

Couleur de remplissage définit une seule couleur pour tous les cercles. Pour prendre la couleur dans vos données, utilisez la mise en forme conditionnelle.

1. Restez dans Couches de données > Cercles - Mise en forme.
2. À côté de Couleur de remplissage, sélectionnez le bouton fx.
3. Dans la boîte de dialogue de Power BI, réglez Style de mise en forme sur Dégradé et choisissez Sales comme champ de base. Choisissez une couleur claire pour la valeur la plus basse et une couleur foncée pour la plus haute.
4. Sélectionnez OK.

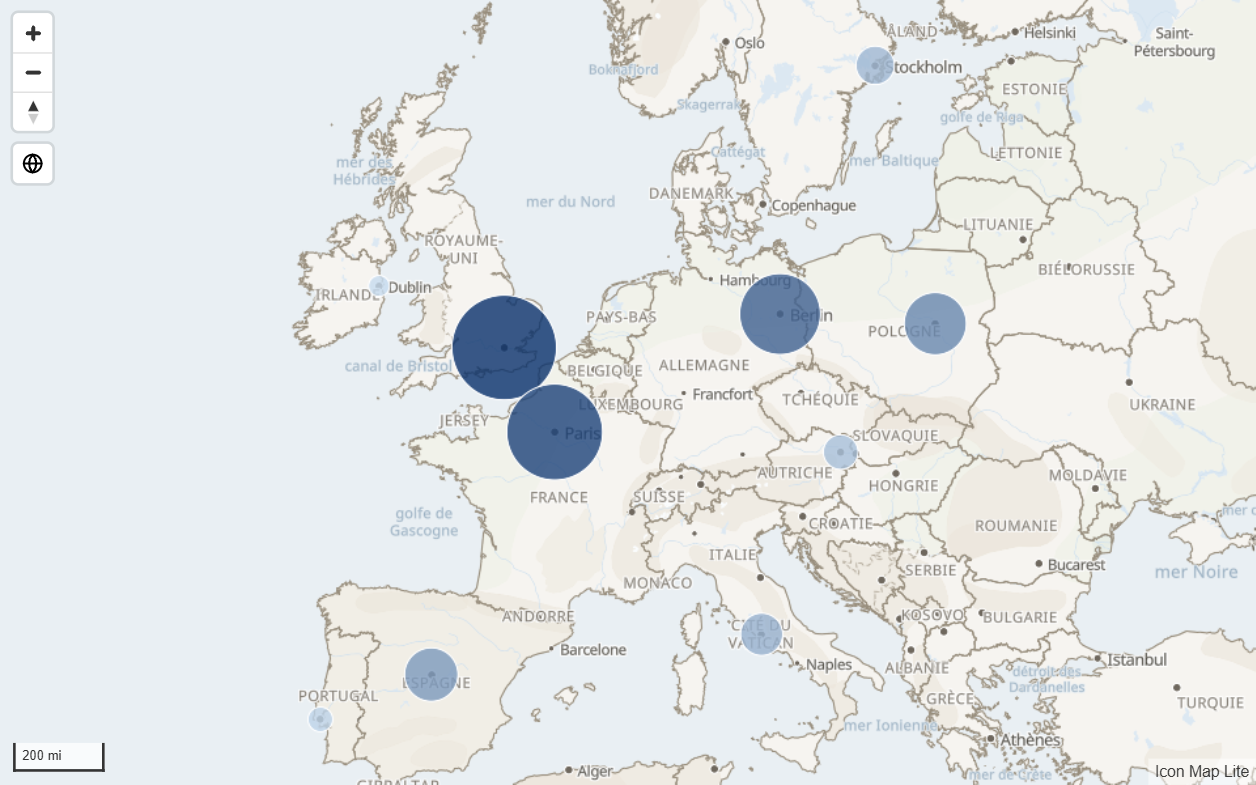

Résultat attendu : chaque cercle prend une couleur comprise entre vos deux couleurs. London, qui a les ventes les plus élevées, est le plus foncé, et Dublin le plus clair.

La plupart des paramètres de couleur, de taille et de visibilité acceptent la mise en forme conditionnelle. Consultez Mise en forme conditionnelle.

Étape 6 : Choisir un fond de carte

1. Dans le volet Format, développez la carte Couche d'arrière-plan et son groupe Carte. Fond de carte est réglé sur Clair.
2. Remplacez Fond de carte par Monochrome clair, une version grise de la carte.
3. Dans le groupe Étiquettes de la carte, désactivez Villes et communes, pour que les noms de villes de la carte ne fassent pas concurrence aux étiquettes que vous ajoutez à l'étape suivante.

Résultat attendu : la carte est maintenant grise, et les cercles colorés s'en détachent nettement.

La carte du monde est intégrée au visuel : la changer ne télécharge donc rien. Consultez Le fond de carte pour les autres thèmes et les commutateurs de niveau de détail.

Étape 7 : Ajouter des étiquettes

1. Dans le volet Format, développez la carte Étiquettes et son groupe Contenu.

2. Réglez Afficher le libellé sur Oui.

3. À côté de Texte de l'étiquette, sélectionnez fx. Réglez Style de mise en forme sur Valeur du champ, choisissez City comme champ, puis sélectionnez OK.

   Résultat attendu : chaque cercle affiche le nom de sa ville dans un cadre, centré sur le cercle.

4. Dans le groupe Style, réglez Style d'étiquette sur Texte avec halo.

5. Dans le groupe Placement, réglez Position (cercles et images) sur Au-dessus.

Résultat attendu : les noms se placent au-dessus des cercles sous forme de texte simple avec un halo blanc, ce qui les garde lisibles sur n'importe quel fond de carte.

Consultez Étiquettes de données pour les autres styles et options d'étiquette.

Étape 8 : Ajouter des info-bulles

1. Faites glisser Category vers le puits de champs Info-bulles.
2. Faites aussi glisser Sales vers Info-bulles.
3. Pointez sur un cercle de la carte.

Résultat attendu : une info-bulle liste la catégorie et les ventes de cette ville. Quand le puits de champs Info-bulles est vide, l'info-bulle affiche à la place l'ID et la taille du cercle. Consultez Info-bulles.

Étape 9 : Filtrer le rapport

Icon Map Lite filtre les autres visuels de la page comme le fait un segment.

1. Sélectionnez une partie vide de la page du rapport, puis sélectionnez Table dans le volet Visualisations.

2. Ajoutez City et Sales de la table Stores à la nouvelle table.

3. Sélectionnez le cercle de London sur la carte.

   Résultat attendu : la table n'affiche plus que London. Sur la carte, London reste opaque et les autres cercles s'estompent.

4. Maintenez la touche Ctrl ou Maj enfoncée et sélectionnez le cercle de Paris. La table affiche maintenant les deux villes.

5. Sélectionnez une partie vide de la carte. Le filtre est effacé et la table affiche de nouveau toutes les villes.

Le filtre reste en place quand vous sélectionnez quelque chose dans un autre visuel, et un signet l'enregistre avec le reste de la page. Pour sélectionner plusieurs cercles à la fois avec un lasso ou un cercle, activez Lasso ou Sélection circulaire dans Volet Format > Sélection > Sélection de l'utilisateur. Consultez Sélectionner et filtrer avec la carte.

Étape 10 : Essayer la carte

• Zoomez et déplacez-vous. Faites défiler pour zoomer, faites glisser pour déplacer la carte, et utilisez les boutons + et - en haut à gauche.
• Passez à un globe. Sélectionnez le bouton globe sur la carte. Sélectionnez-le de nouveau pour revenir à la carte plane.
• Utilisez le clavier. Appuyez sur Tab jusqu'à ce que la carte soit encadrée, passez d'un cercle à l'autre avec les touches de direction, et appuyez sur Entrée pour en sélectionner un.

Ce que vous avez appris

• Une ligne est dessinée quand elle remplit les champs dont sa couche a besoin. Pour les cercles, ce sont * ID (obligatoire), Longitude (X), Latitude (Y) et Taille du cercle.
• Le guide des couches vous indique ce qui manque tant que rien n'est dessiné.
• Chaque couche a un commutateur dans Volet Format > Couches de données, suivi de ses groupes de configuration et de mise en forme.
• La mise en forme conditionnelle (fx) prend une couleur, une taille ou une étiquette dans vos données.
• Sélectionner sur la carte filtre le reste de la page du rapport.
