Formes depuis un fichier

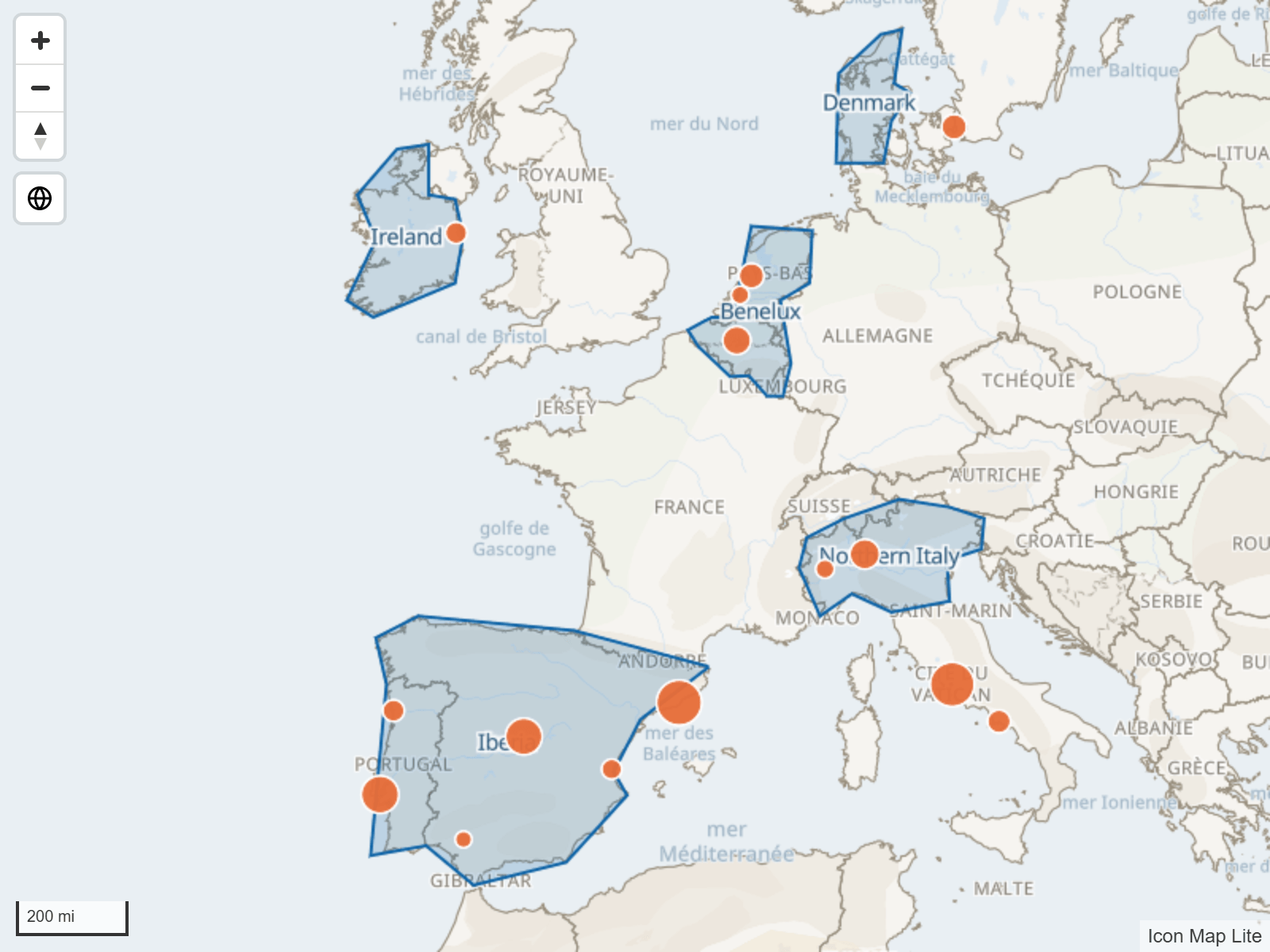

Une couche de fichier dessine les points, les lignes et les polygones d'un fichier que vous chargez, pour donner du contexte à vos données : territoires de vente, réseau de livraison, sites d'un projet. Le fichier est stocké dans le rapport. Vous pouvez en avoir jusqu'à cinq.
Une couche de fichier n'est pas jointe à vos données. Pour colorer des formes selon une mesure et filtrer le rapport lorsqu'on clique dessus, utilisez plutôt Formes depuis des fichiers et limites intégrées. Si vous voulez seulement qu'un clic sur une région sélectionne les données qu'elle contient, une couche de fichier sait aussi le faire : consultez Sélectionner avec les polygones.
Charger un fichier
- Sélectionnez la carte, ouvrez Volet Format > Couches de référence et activez Formes depuis un fichier.
- Pour utiliser plusieurs fichiers, définissez Nombre de couches, puis choisissez la couche à configurer dans Appliquer les paramètres à.
- Dans Couche « Formes depuis un fichier » 1 - Configuration, activez Afficher le bouton de chargement de fichier. La fenêtre de chargement s'ouvre, et le commutateur se désactive de lui-même.

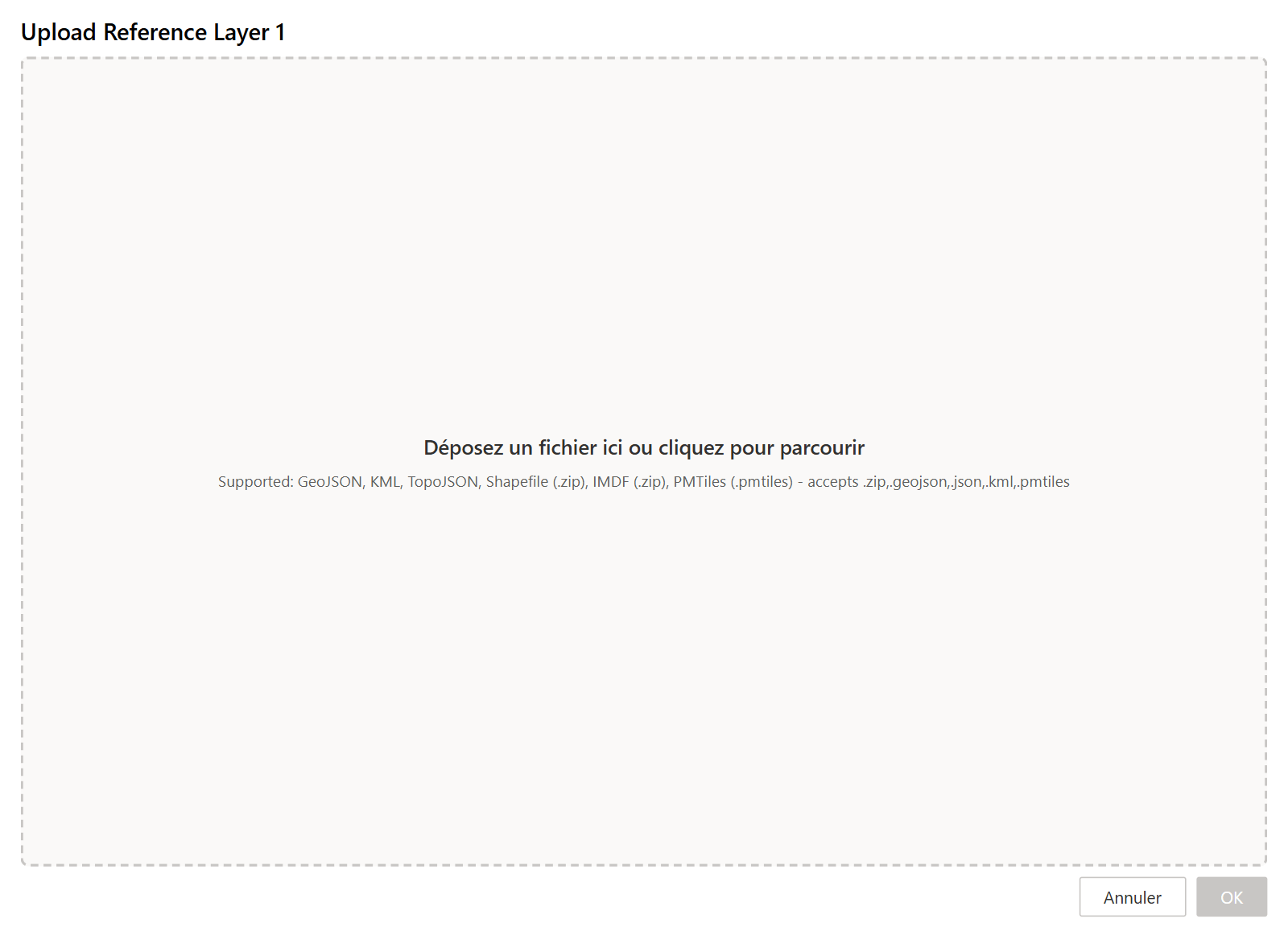

- Déposez un fichier sur la fenêtre, ou cliquez pour en rechercher un. Une fois le fichier lu par la fenêtre, sélectionnez OK pour le stocker dans le rapport.
Vous pouvez charger :
| Format | Remarques |
|---|---|
GeoJSON (.geojson, .json) |
|
| TopoJSON | |
KML (.kml) |
|
Shapefile, zippé (.zip) |
Le zip doit contenir les fichiers .shp, .dbf et .prj. Les formes sont converties à partir de la projection du fichier .prj |
Site IMDF, zippé (.zip) |
Un plan d'intérieur. Un sélecteur d'étage apparaît sur la carte pour que les lecteurs puissent choisir le niveau à afficher |
Archive PMTiles (.pmtiles) |
Des tuiles vectorielles dans un seul fichier, jusqu'à 25 Mo. Consultez Archives PMTiles |
Pour retirer le fichier d'une couche, ouvrez de nouveau la fenêtre de chargement et sélectionnez Supprimer le fichier existant. Pour le remplacer, chargez un autre fichier.
Fichiers volumineux
Les fichiers volumineux ralentissent l'ouverture et l'utilisation d'un rapport. Lorsque vous choisissez un fichier GeoJSON, TopoJSON, KML ou shapefile, la fenêtre de chargement affiche la taille du fichier avant et après, un curseur Simplification avec une valeur suggérée, et un réglage Précision décimale. La valeur suggérée ramène le fichier à une taille que le rapport gère bien. Déplacez le curseur vers Détail complet ou Simplification maximale pour conserver plus ou moins de détail. Les fichiers IMDF sont stockés en pleine précision, sans simplification.
Si le fichier simplifié reste trop volumineux pour être stocké dans le rapport, la fenêtre l'indique et ne le stocke pas tant que vous ne l'avez pas simplifié davantage.
Simplifier la géométrie, réduire le nombre de décimales des coordonnées et supprimer les propriétés inutilisées avant le chargement sont autant de façons d'aider.
Archives PMTiles
Une archive PMTiles contient des tuiles vectorielles dans un seul fichier, ce qui convient aux jeux de limites trop détaillés pour le GeoJSON. Une archive peut peser jusqu'à 25 Mo. Si la vôtre est plus volumineuse, recréez-la avec un zoom maximal plus bas ou moins de couches.

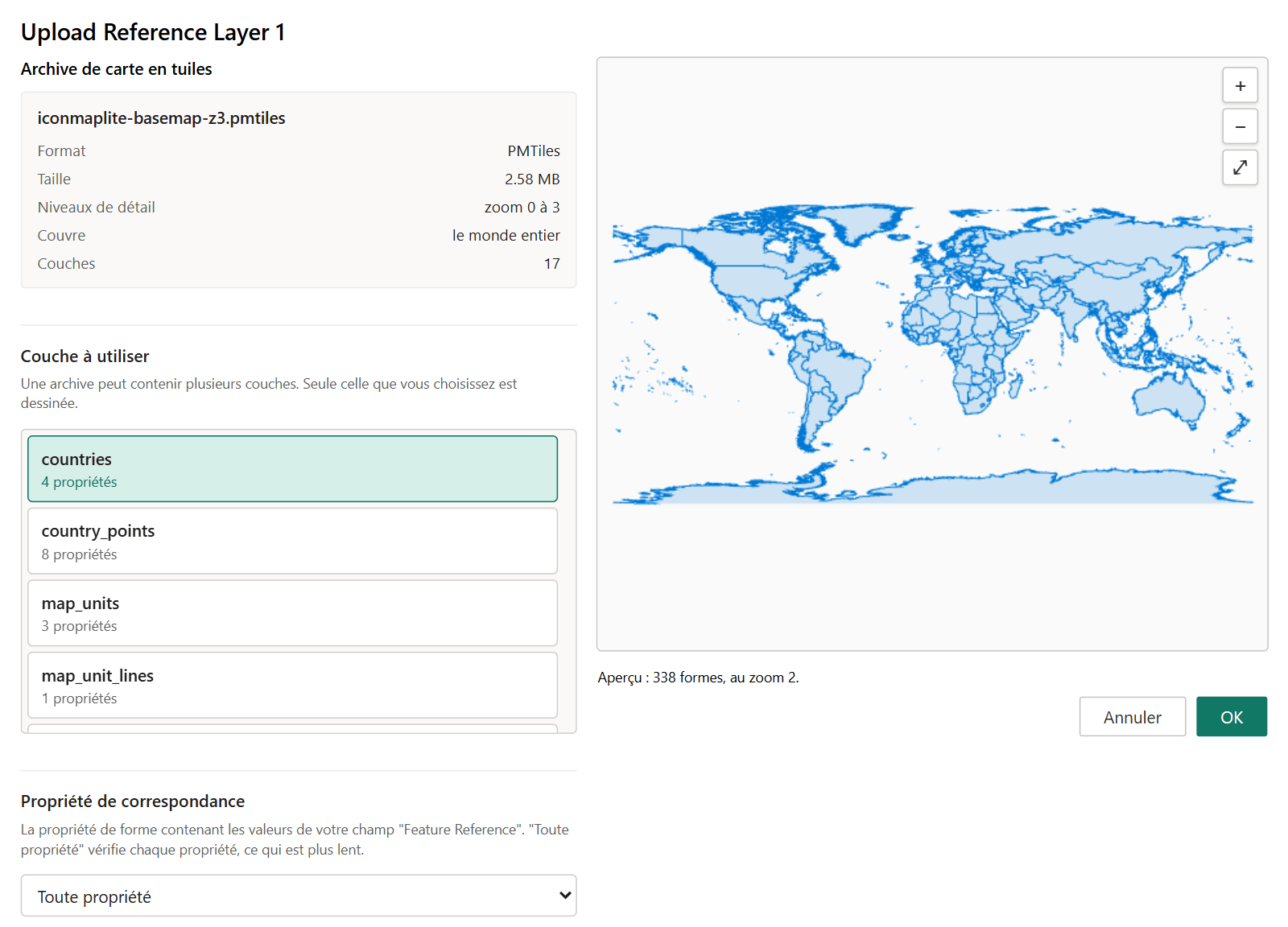

Après le choix du fichier, la fenêtre affiche ses détails et ses couches. Une archive peut contenir plusieurs couches, et une couche de fichier en dessine une seule : choisissez-la sous Couche à utiliser. Pour dessiner trois couches d'une même archive, chargez l'archive dans trois couches de fichier et choisissez une couche différente dans chacune.
La fenêtre affiche aussi une section Propriété de correspondance. Vous pouvez l'ignorer ici : une couche de référence n'est pas jointe à vos données, donc rien n'est mis en correspondance.
Une archive est dessinée avec un seul style pour toutes ses entités :
- Couleur de remplissage, Couleur de la ligne, leurs transparences, Largeur de la ligne, Motif de tirets de la ligne et Afficher les points sous forme de s'appliquent.
- Le filtre, les étiquettes et la plage de zoom s'appliquent.
- La coloration selon une propriété (dégradés et couleurs Texte) et Remplacer le style ne s'appliquent pas.
- L'info-bulle liste toutes les propriétés de l'entité. Propriété de l'info-bulle et Titre de l'info-bulle ne sont pas utilisés.
- Utiliser les polygones pour la sélection n'est pas disponible.
Un fond de carte personnalisé est un fichier .imbase, pas une archive PMTiles. Un fichier .imbase fourni à cette fenêtre est refusé.
Styler la couche
Une couche de fichier a un seul style pour toutes ses entités, ou peut colorer les entités selon l'une de leurs propriétés. Tous les paramètres ci-dessous se trouvent dans le groupe Mise en forme de la couche.
| Pour | Réglez |
|---|---|
| Une seule couleur de remplissage pour toutes les formes | Type de couleur de remplissage = Statique, puis Couleur de remplissage |
| Colorer les formes selon un nombre du fichier | Type de couleur de remplissage = Dégradé à 2 couleurs ou Dégradé à 3 couleurs, puis Propriété pour la couleur de remplissage et les couleurs de début, médiane et de fin |

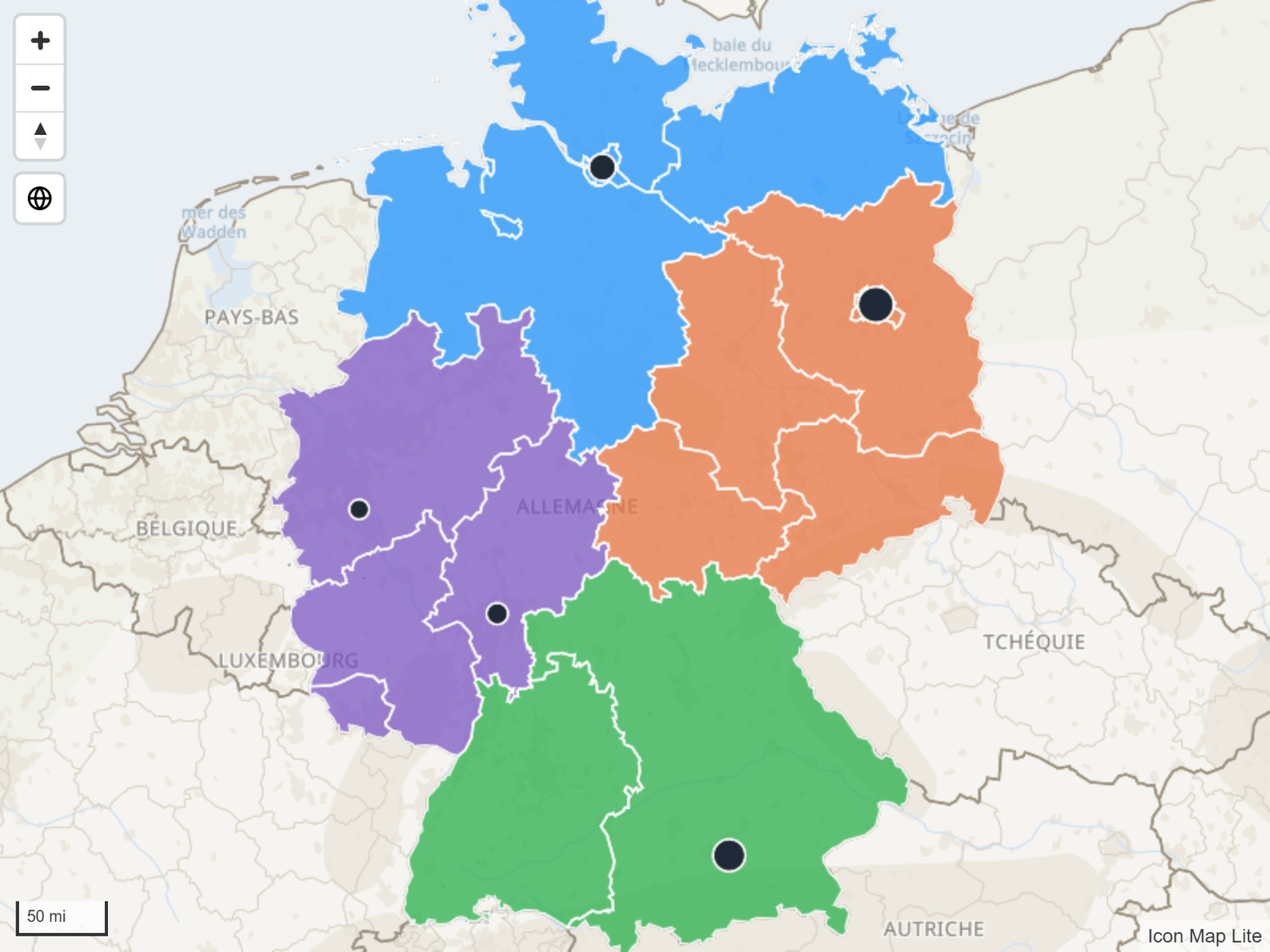

| Colorer les formes selon une catégorie du fichier | Type de couleur de remplissage = Texte, puis Propriété pour la couleur de remplissage et jusqu'à dix paires Valeur de propriété pour la couleur de remplissage et Couleur de remplissage |
| Utiliser les couleurs écrites dans le fichier | Désactivez Remplacer le style. Les propriétés de style du fichier, comme fill et color, l'emportent alors sur les couleurs du volet |
| Des lignes en tirets | Motif de tirets de la ligne, par exemple 4 4 |
| Choisir comment les points sont dessinés | Afficher les points sous forme de : Épingle, Image ou Cercle |
Les lignes et les contours ont les quatre mêmes types de couleur que les remplissages, dans le paramètre Type de couleur de la ligne.
Lorsque Afficher les points sous forme de est réglé sur Image, Image accepte un émoji, n'importe quel texte, du balisage SVG ou une URL data:. Placez une couleur devant le texte pour le teinter, par exemple text-red:A ou text-#884455:12. Icon Map Lite ne peut pas charger une image depuis une adresse web.
Afficher des info-bulles
Activez Afficher les info-bulles pour afficher une info-bulle lorsque le lecteur survole une entité. Lorsque Propriété de l'info-bulle (1) est vide, l'info-bulle liste toutes les propriétés de l'entité. Choisissez-y une propriété pour n'afficher que celle-ci, et une deuxième dans Propriété de l'info-bulle (2) si vous le souhaitez. Titre de l'info-bulle (1) et Titre de l'info-bulle (2) remplacent les noms des propriétés par votre propre texte.
Filtrer la couche selon vos données
Une couche de fichier peut n'afficher qu'une partie de ses entités. Réglez Propriété à filtrer sur une propriété du fichier et Valeur de filtre sur les valeurs à conserver.
- Valeur de filtre est une liste de valeurs séparées par des virgules, par exemple
North, South. Mettez une valeur entre guillemets si elle contient une virgule :"Yorkshire, East". - Une entité est conservée lorsque sa propriété, comparée en tant que texte, figure dans la liste.
- Lorsque l'un des deux paramètres est vide, rien n'est filtré.
Valeur de filtre accepte la mise en forme conditionnelle (fx). Lorsque vous la liez à un champ ou à une mesure, les valeurs de toutes les lignes du visuel sont combinées : un segment qui laisse trois régions sélectionnées laisse donc trois régions sur la carte. Les étiquettes de la couche suivent le même filtre.
Étiqueter les entités
Activez Afficher les étiquettes et réglez Nom de la propriété d'étiquette sur la propriété qui contient le texte. Un groupe d'étiquettes apparaît alors pour la couche. Consultez Étiquettes des couches de référence.
Sélectionner avec les polygones
Lorsque Utiliser les polygones pour la sélection est activé, les polygones d'une couche de fichier deviennent un outil de sélection. Cliquer sur une région sélectionne tous les éléments de données qu'elle contient, et le rapport est filtré sur ces éléments, comme si le lecteur les avait sélectionnés un par un.
Les éléments considérés comme intérieurs dépendent de deux paramètres de la carte Sélection, sous Sélection de l'utilisateur :
- Mode de sélection : Contenir entièrement (par défaut) ne sélectionne que les éléments situés entièrement dans le polygone. Intersecter ou contenir sélectionne aussi les lignes et les formes qui traversent son bord.
- Tampon de sélection : une distance en mètres ajoutée autour du polygone, afin que les éléments proches de son bord soient aussi sélectionnés.
Les deux sont affichés lorsque Sélectionner les éléments sécants est activé. Consultez Sélectionner et filtrer avec la carte.
Paramètres
Formes depuis un fichier
Volet Format > Couches de référence > Formes depuis un fichier
| Paramètre | Rôle | Valeur par défaut |
|---|---|---|
| Formes depuis un fichier (le commutateur du groupe) | Active les couches de fichier | Désactivé |
| Nombre de couches | Le nombre de couches de fichier de la carte, de 1 à 5 | 1 |
| Appliquer les paramètres à | La couche dont les groupes ci-dessous affichent les paramètres. Une couche chargée affiche le nom de son fichier | Layer 1 |
Configuration
Volet Format > Couches de référence > Couche « Formes depuis un fichier » {n} - Configuration
Pour un fichier chargé, les paramètres de propriété sont des listes des propriétés propres au fichier.
| Paramètre | Rôle | Valeur par défaut |
|---|---|---|
| Afficher le bouton de chargement de fichier | Ouvre la fenêtre de chargement, puis se désactive | Désactivé |
| Utiliser les polygones pour la sélection | Cliquer sur un polygone de cette couche sélectionne tous les éléments de données qu'il contient | Désactivé |
| Afficher les info-bulles | Affiche une info-bulle lorsque le lecteur survole une entité | Désactivé |
| Propriété de l'info-bulle (1), Propriété de l'info-bulle (2) | Les propriétés à afficher. Lorsque la première est vide, toutes les propriétés sont affichées. Affiché lorsque Afficher les info-bulles est activé | Vide |
| Titre de l'info-bulle (1), Titre de l'info-bulle (2) | Le texte à afficher à la place du nom de la propriété. Affiché lorsque Afficher les info-bulles est activé | Vide |
| Propriété à filtrer | La propriété que le filtre compare | Vide |
| Valeur de filtre | Les valeurs à conserver, séparées par des virgules. Accepte la mise en forme conditionnelle (fx) | Vide |
| Afficher les étiquettes | Dessine une étiquette sur chaque entité | Désactivé |
| Nom de la propriété d'étiquette | La propriété qui contient le texte de l'étiquette. Accepte la mise en forme conditionnelle (fx) | Vide |
| Visible | Oui ou Non. Affiche ou masque la couche. Accepte la mise en forme conditionnelle (fx) | Oui |
| Zoom minimal | La couche est masquée lorsque la carte est dézoomée au-delà de ce niveau, de -20 à 24 | 0 |
| Zoom maximal | La couche est masquée lorsque la carte est zoomée au-delà de ce niveau, de -20 à 24 | 24 |
| Z-Index | Ordre de dessin, de 0 à 1000. Plus la valeur est élevée, plus la couche est proche de l'observateur | 365 |
Mise en forme
Volet Format > Couches de référence > Couche « Formes depuis un fichier » {n} - Mise en forme
| Paramètre | Rôle | Valeur par défaut |
|---|---|---|
| Afficher les points sous forme de | Comment les points sont dessinés : Épingle, Image ou Cercle | Épingle |
| Image, Taille de l'image | Le marqueur à dessiner à chaque point (un émoji, du texte, du balisage SVG ou une URL data:) et sa taille, de 0 à 200. Affiché pour Image |
Vide, 10 |
| Remplacer le style | Activé : les couleurs du volet sont utilisées. Désactivé : les propriétés de style du fichier l'emportent | Désactivé pour la couche 1, activé pour les couches 2 à 5 |
| Type de couleur de remplissage | Statique, Dégradé à 2 couleurs, Dégradé à 3 couleurs ou Texte | Statique |
| Couleur de remplissage | La couleur de remplissage pour Statique. Accepte la mise en forme conditionnelle (fx) | #555555 |
| Propriété pour la couleur de remplissage | La propriété qui pilote un dégradé ou une couleur Texte. Accepte la mise en forme conditionnelle (fx) | Vide |
| Couleur de début, Couleur médiane, Couleur de fin | Les couleurs d'un dégradé. Couleur médiane concerne le Dégradé à 3 couleurs | Couleurs du thème |
| Saisir la valeur de début, Saisir la valeur médiane, Saisir la valeur de fin | Activez-les pour saisir la valeur à laquelle chaque couleur du dégradé s'applique, dans Valeur de début, Valeur médiane et Valeur de fin. Les valeurs acceptent la mise en forme conditionnelle (fx) | Désactivé |
| Couleur de remplissage par défaut | La couleur d'une entité qui n'a pas de valeur pour la propriété, ou pas de correspondance | #555555 |
| Couleur de remplissage 1 à Couleur de remplissage 10, Valeur de propriété pour la couleur de remplissage 1 à 10 | Pour Texte : une couleur pour chaque valeur de propriété | |
| Transparence du remplissage | 0 est opaque, 100 est invisible | 30 |
| Type de couleur de la ligne | Comme Type de couleur de remplissage, pour les lignes et les contours. Les lignes ont le même ensemble de paramètres de couleur, de propriété, de dégradé et de texte que le remplissage | Statique |
| Couleur de la ligne | La couleur de la ligne pour Statique. Accepte la mise en forme conditionnelle (fx) | #000000 |
| Transparence de la ligne | 0 est opaque, 100 est invisible | 20 pour la couche 1, 0 pour les couches 2 à 5 |
| Largeur de la ligne | Largeur des lignes et des contours, de 0 à 100 | 1 |
| Motif de tirets de la ligne | Longueurs des tirets et des espaces séparées par des espaces, par exemple 4 4. Vide dessine une ligne continue |
Vide |
Conseils et limites
- Chaque couche de fichier dessine un fichier. Utilisez Nombre de couches pour en avoir jusqu'à cinq.
- Icon Map Lite ne lit aucun lien : une couche de fichier ne peut donc pas suivre un flux en direct. Chargez de nouveau le fichier pour le mettre à jour.
- Les fichiers KMZ, CSV et WFS ne peuvent pas être utilisés. Convertissez-les d'abord en GeoJSON ou en KML.
- Si la carte ralentit, simplifiez le fichier. Moins de sommets et moins de propriétés font la plus grande différence.
