Kreise

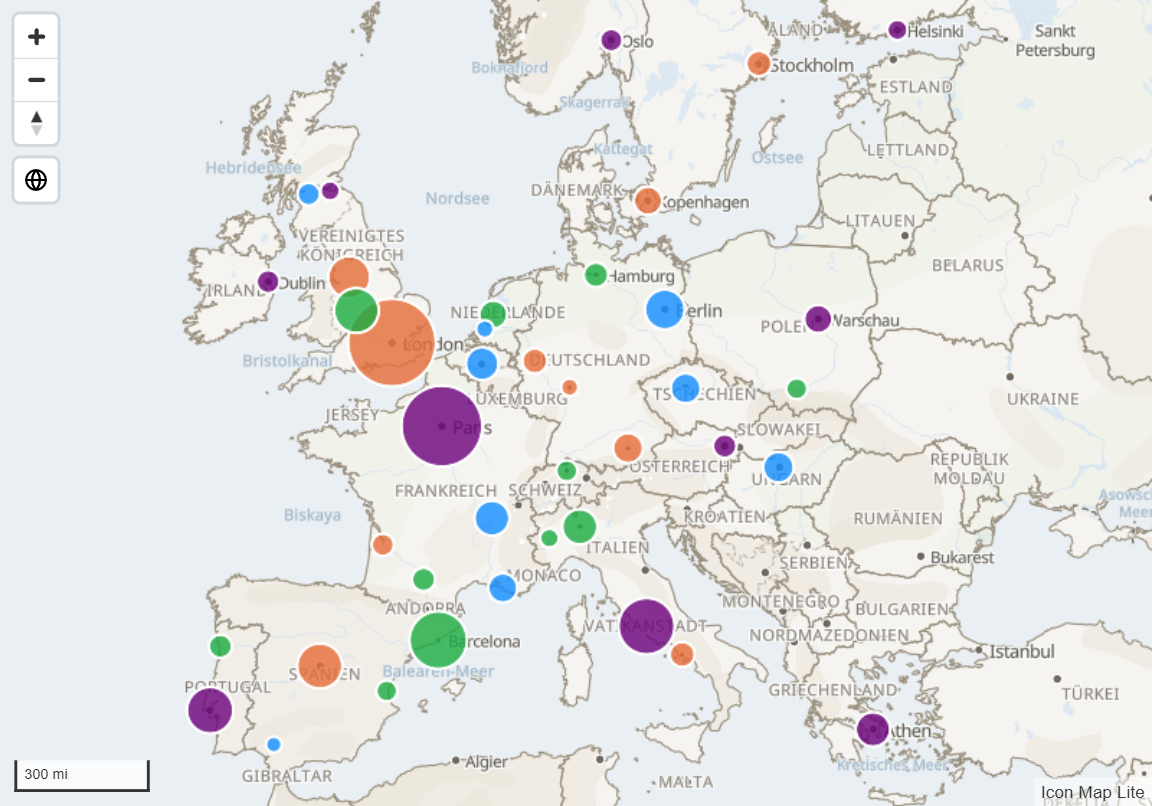

Die Ebene Kreise zeichnet an jedem Längen- und Breitengrad einen Kreis, dessen Größe eine Zahl in Ihren Daten bestimmt. Verwenden Sie sie für Filialen, Standorte, Kunden, Vorfälle oder alles andere, was ein Punkt mit einem Wert ist.
Was Sie benötigen
Fügen Sie dem Visual im Bereich „Erstellen“ diese Felder hinzu:
| Feldbereich | Was hineingehört |
|---|---|
| * ID (erforderlich) | Ein eindeutiger Wert für jede Zeile, etwa ein Filialname oder -code |
| Längengrad (X) | Längengrad in Dezimalgrad, zusammengefasst als Mittelwert |
| Breitengrad (Y) | Breitengrad in Dezimalgrad, zusammengefasst als Mittelwert |
| Kreisgröße | Eine Zahl, die die Größe jedes Kreises festlegt |
Eine Zeile wird nur dann als Kreis gezeichnet, wenn alle vier einen Wert haben. Kreisgröße ist erforderlich: Eine Zeile ohne Größenwert wird nicht gezeichnet. Wenn alle Kreise gleich groß sein sollen, fügen Sie ein beliebiges Measure hinzu, das für jede Zeile dieselbe Zahl zurückgibt.
Diese Felder müssen in den Zeilen eines Kreises leer sein, weil sie eine Zeile einer anderen Ebene zuordnen: Ziel-Längengrad, Ziel-Breitengrad, Bild / WKT / GeoJSON, Feature-Referenz, Heatmap-Gewichtung und Zellgewichtung (H3/S2/A5/Geohash). Wenn Ihre Karte nur Kreise verwendet, lassen Sie diese Feldbereiche leer. Halten Sie auch Säulenhöhe aus Kreiszeilen heraus, damit jede Zeile eindeutig ein Kreis oder eine Säule ist.
Kreise zur Karte hinzufügen
Bei einer neuen Karte ist die Ebene Kreise bereits aktiviert. Kreise erscheinen also, sobald die vier Felder vorhanden sind.
- Fügen Sie Icon Map Lite der Berichtsseite hinzu, und fügen Sie * ID (erforderlich) ein Feld hinzu.
- Fügen Sie Ihre Koordinaten zu Längengrad (X) und Breitengrad (Y) hinzu. Stellen Sie beide auf Mittelwert.
- Fügen Sie Kreisgröße eine Zahl hinzu.
Wenn keine Kreise erscheinen und der Bereich Welche Art von Karte erstellen Sie? angezeigt wird, wählen Sie die Kachel Kreise aus. Sie listet alle noch fehlenden Felder auf und aktiviert die Ebene.
Kreise im Formatbereich gestalten
- Erweitern Sie im Formatbereich Datenebenen. Prüfen Sie in der Gruppe Datenebenen, dass Kreise aktiviert ist.
- Erweitern Sie Kreise - Konfiguration, um festzulegen, wie die Größe der Kreise bestimmt wird und wie sie sich verhalten.
- Erweitern Sie Kreise - Formatierung, um Farben, Transparenz und Kontur festzulegen.
So wird die Größe der Kreise bestimmt
Größenverhalten legt fest, wie aus dem Wert in Kreisgröße eine Größe auf dem Bildschirm wird.
| Größenverhalten | Wirkung |
|---|---|
| Relativ | Der kleinste Wert in Ihren Daten erhält Minimale Größe, der größte Maximale Größe, und die übrigen werden dazwischen skaliert. Sind alle Werte gleich, erhält jeder Kreis Minimale Größe. |
| Größe in Pixeln | Der Wert ist der Radius des Kreises in Pixeln. Ein Wert von 10 zeichnet einen Kreis mit 20 Pixeln Durchmesser. |
| Größe in Metern | Der Wert ist der Radius des Kreises in Metern am Boden. Kreise wachsen und schrumpfen beim Zoomen wie eine echte Fläche auf der Karte. |
Minimale Größe und Maximale Größe sind ebenfalls Radien in Pixeln.

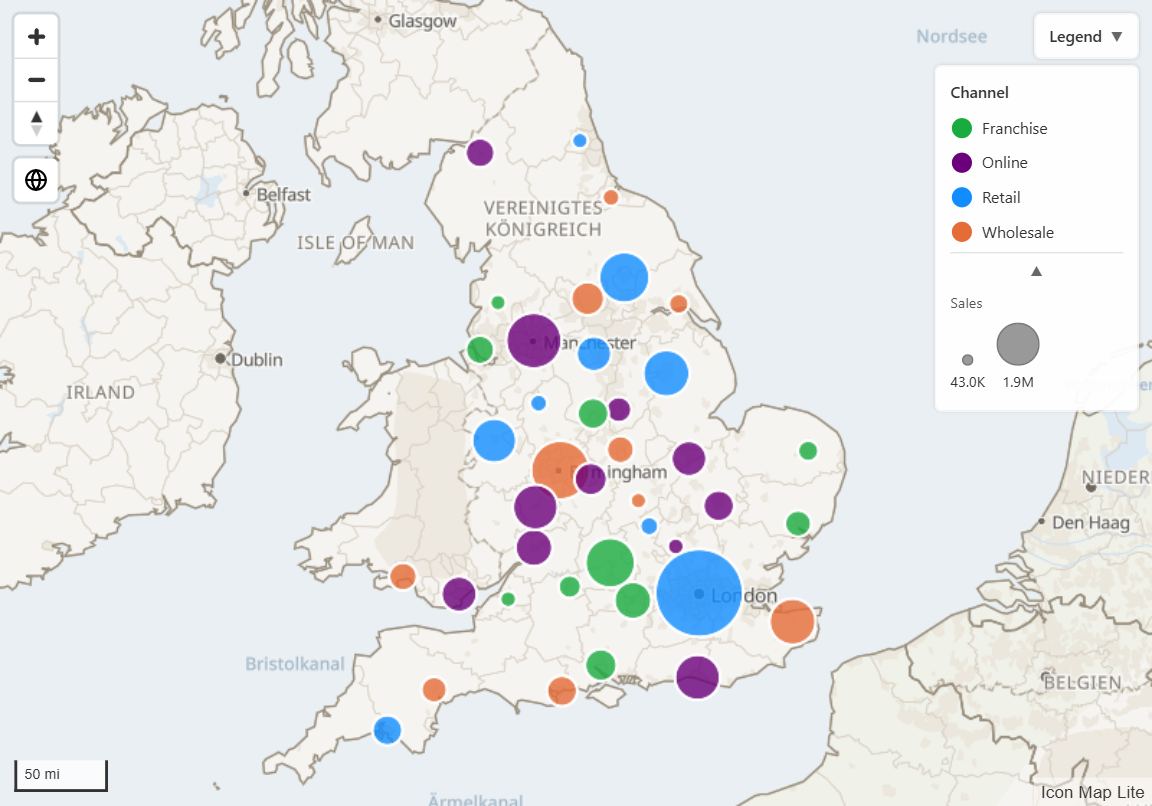

Kreise nach Ihren Daten einfärben
Füllfarbe, Konturfarbe und die anderen Formatierungseinstellungen haben jeweils eine fx-Schaltfläche. Wählen Sie sie neben Füllfarbe aus, um Kreise nach einer Regel, einer Farbskala über ein Measure oder einem Feld mit einer Farbe einzufärben. Jede Zeile erhält ihr eigenes Ergebnis. Siehe Bedingte Formatierung.
Einstellungen
Alle diese Einstellungen finden Sie unter Formatbereich > Datenebenen. Die Gruppen erscheinen, wenn der Schalter Kreise aktiviert ist. Die Spalte fx zeigt, welche Einstellungen bedingte Formatierung unterstützen.
Kreise - Konfiguration
| Einstellung | Wirkung | Standard | fx |
|---|---|---|---|
| Größenverhalten | Wie der Größenwert verwendet wird: Relativ, Größe in Pixeln oder Größe in Metern. Siehe oben. | Relativ | |
| Minimale Größe | Radius des kleinsten Kreises in Pixeln. Angezeigt bei Relativ. 0 bis 100. | 5 | |
| Maximale Größe | Radius des größten Kreises in Pixeln. Angezeigt bei Relativ. 0 bis 100. | 30 | |
| Kreise clustern | Fasst benachbarte Kreise zu einem Cluster zusammen. Siehe Cluster. | Aus | |
| Neigungsausrichtung | Wie Kreise liegen, wenn die Karte geneigt ist. Karte legt sie flach auf die Karte. Viewport hält sie aufrecht, Ihnen zugewandt. | Viewport | |
| Neigungsskalierung | Wie die Größe der Kreise bestimmt wird, wenn die Karte geneigt ist. Karte macht entfernte Kreise kleiner. Viewport hält alle gleich groß. | Karte | |
| In Auto-Zoom einbeziehen | Ob ein Kreis zu dem Bereich zählt, auf den die Karte zoomt. | Ja | Ja |
| QuickInfo einbeziehen | Ob ein Kreis eine QuickInfo zeigt. | Ja | Ja |
| Auswählbar | Ob ein Kreis ausgewählt werden kann. | Ja | Ja |
| Z-Index | Zeichenreihenfolge unter den Ebenen. Höhere Werte werden weiter oben gezeichnet. 0 bis 1000. | 405 | |
| Minimaler Zoom | Kreise werden ausgeblendet, wenn die Karte weiter als diese Stufe herausgezoomt ist. -20 bis 24. | 0 | |
| Maximaler Zoom | Kreise werden ausgeblendet, wenn die Karte weiter als diese Stufe hineingezoomt ist. -20 bis 24. | 24 | |
| EPSG | Koordinatensystem Ihrer Längen- und Breitengrade. Ändern Sie es, wenn Ihre Koordinaten keine Dezimalgrad sind. | 4326 |
Kreise - Formatierung
| Einstellung | Wirkung | Standard | fx |
|---|---|---|---|
| Konturfarbe | Farbe der Kontur des Kreises. | Designfarbe | Ja |
| Konturtransparenz | 0 ist deckend, 100 ist unsichtbar. | 0 | Ja |
| Konturbreite | Breite der Kontur in Pixeln. 0 entfernt sie. | 2 | Ja |
| Füllfarbe durch Cluster festgelegt | Angezeigt, wenn Kreise clustern aktiviert ist. Kreise, die in keinem Cluster liegen, erhalten statt Füllfarbe die Farbe ihres Werts in Cluster-Gruppe. | Ein | |
| Füllfarbe | Farbe des Kreises. | Designfarbe | Ja |
| Fülltransparenz | 0 ist deckend, 100 ist unsichtbar. | 20 | Ja |
| Weichzeichnen | Macht den Rand des Kreises weicher. 0 ist ein scharfer Rand, 100 lässt den ganzen Kreis von seiner Mitte aus verblassen. | 0 | Ja |
Auswahl, QuickInfos und Beschriftungen
- Auswahl. Wählen Sie einen Kreis aus, um die anderen Visuals auf der Berichtsseite nach dieser Zeile zu filtern, wie bei einem Datenschnitt. Halten Sie Strg oder Umschalt gedrückt, um mehrere auszuwählen. Der Filter bleibt bestehen, bis Sie ihn aufheben, auch wenn Sie in einem anderen Visual etwas auswählen. Die nicht ausgewählten Kreise verblassen gemäß Formatbereich > Auswahl > Formatierung > Transparenz nicht ausgewählter Elemente. Siehe Mit der Karte auswählen und filtern.
- QuickInfos. Ohne Felder in QuickInfos zeigt die QuickInfo die ID und den Wert von Kreisgröße. Sobald Sie QuickInfos Felder hinzufügen, zeigt die QuickInfo nur diese Felder. Siehe QuickInfos.
- Beschriftungen. Kreise können Datenbeschriftungen tragen. Siehe Datenbeschriftungen.
- Legende. Kreise können einen eigenen Eintrag in der Legende haben. Wenn Füllfarbe mit bedingter Formatierung (fx) festgelegt ist, zeigt die Legende die Farben, benennt die Kategorien aber nur, wenn auch Beschreibung: Circles unter Formatbereich > Legende > Legendenbeschriftungen mit fx festgelegt ist. Siehe Legende.
Stellen Sie QuickInfo einbeziehen oder Auswählbar auf Nein, oder legen Sie sie mit fx pro Zeile fest, für Kreise, die nur als Kontext dienen.
Tipps und Grenzen
- Eine Zeile mit Zielkoordinaten ist eine Linie, kein Kreis. Die Ebene Linien kann an den Enden ihrer Linien Kreise zeichnen. Siehe Linien.
- Kreise und Bilder teilen sich eine Position in der Zeichenreihenfolge, festgelegt durch den Z-Index der Kreise.
- Bei vielen überlappenden Kreisen erhöhen Sie Fülltransparenz, aktivieren Kreise clustern oder ziehen eine Heatmap oder Zellen in Betracht.
- Die integrierte Hintergrundkarte zeigt Details auf Länderebene. Kreise bleiben bei jedem Zoom scharf. Für Kontext auf Straßenebene unter Ihren Kreisen laden Sie eine benutzerdefinierte Hintergrundkarte hoch.
- Das Visual lädt standardmäßig 30.000 Zeilen. Wie Sie mehr laden, lesen Sie unter Datenzeilen und Grenzen.
