Formen aus Datei

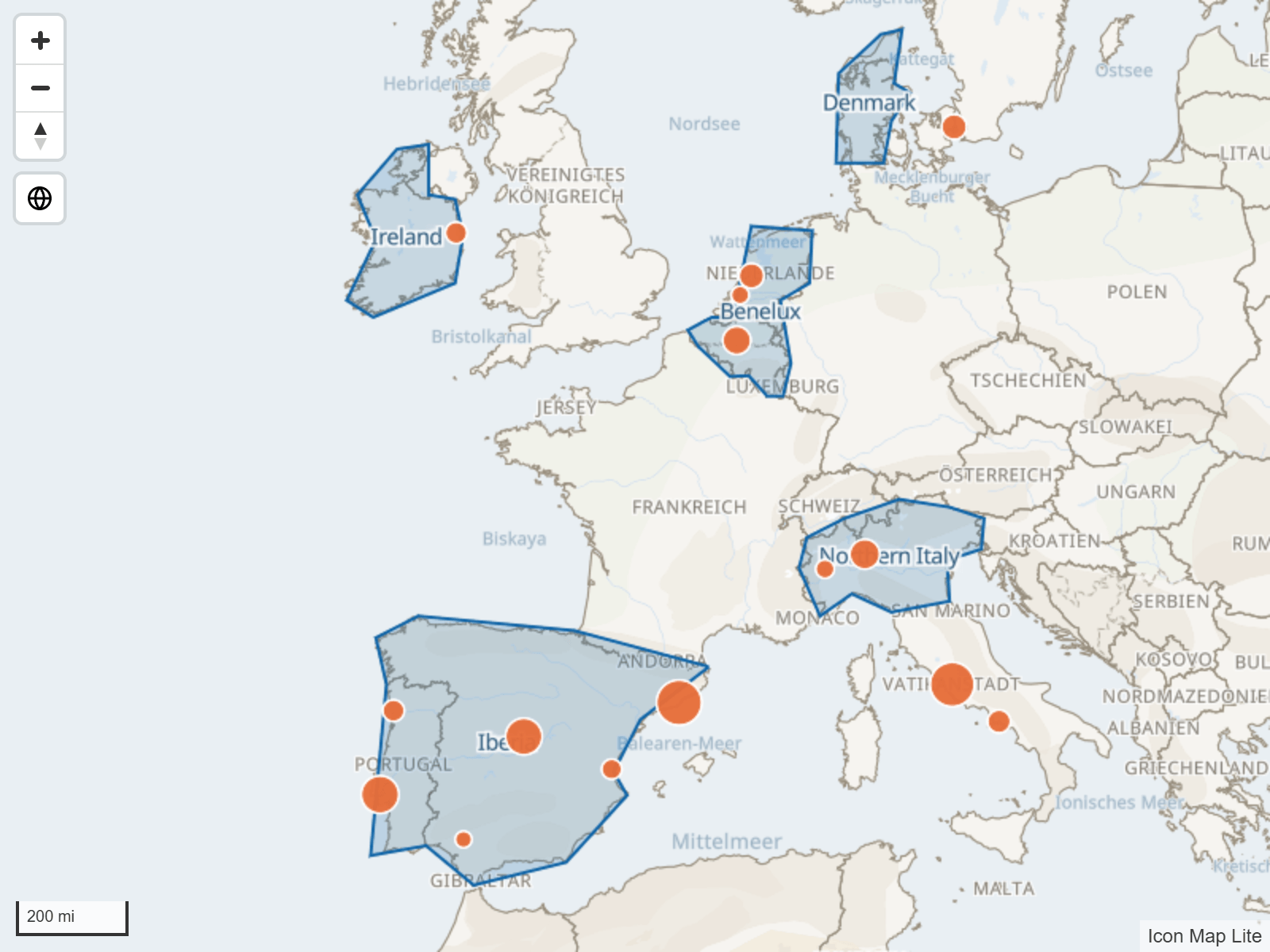

Eine Dateiebene zeichnet die Punkte, Linien und Polygone einer hochgeladenen Datei als Kontext für Ihre Daten: Vertriebsgebiete, ein Liefernetz, die Standorte eines Projekts. Die Datei wird im Bericht gespeichert. Sie können bis zu fünf haben.
Eine Dateiebene ist nicht mit Ihren Daten verknüpft. Um Formen nach einem Measure einzufärben und den Bericht beim Klicken darauf zu filtern, verwenden Sie stattdessen Formen aus Dateien und integrierte Grenzen. Wenn ein Klick auf eine Region nur die Daten darin auswählen soll, kann das auch eine Dateiebene: siehe Mit den Polygonen auswählen.
Eine Datei hochladen
- Wählen Sie die Karte aus, öffnen Sie Formatbereich > Referenzebenen, und aktivieren Sie Formen aus Datei.
- Um mehr als eine Datei zu verwenden, legen Sie Anzahl der Ebenen fest, und wählen Sie die einzurichtende Ebene in Einstellungen anwenden auf.

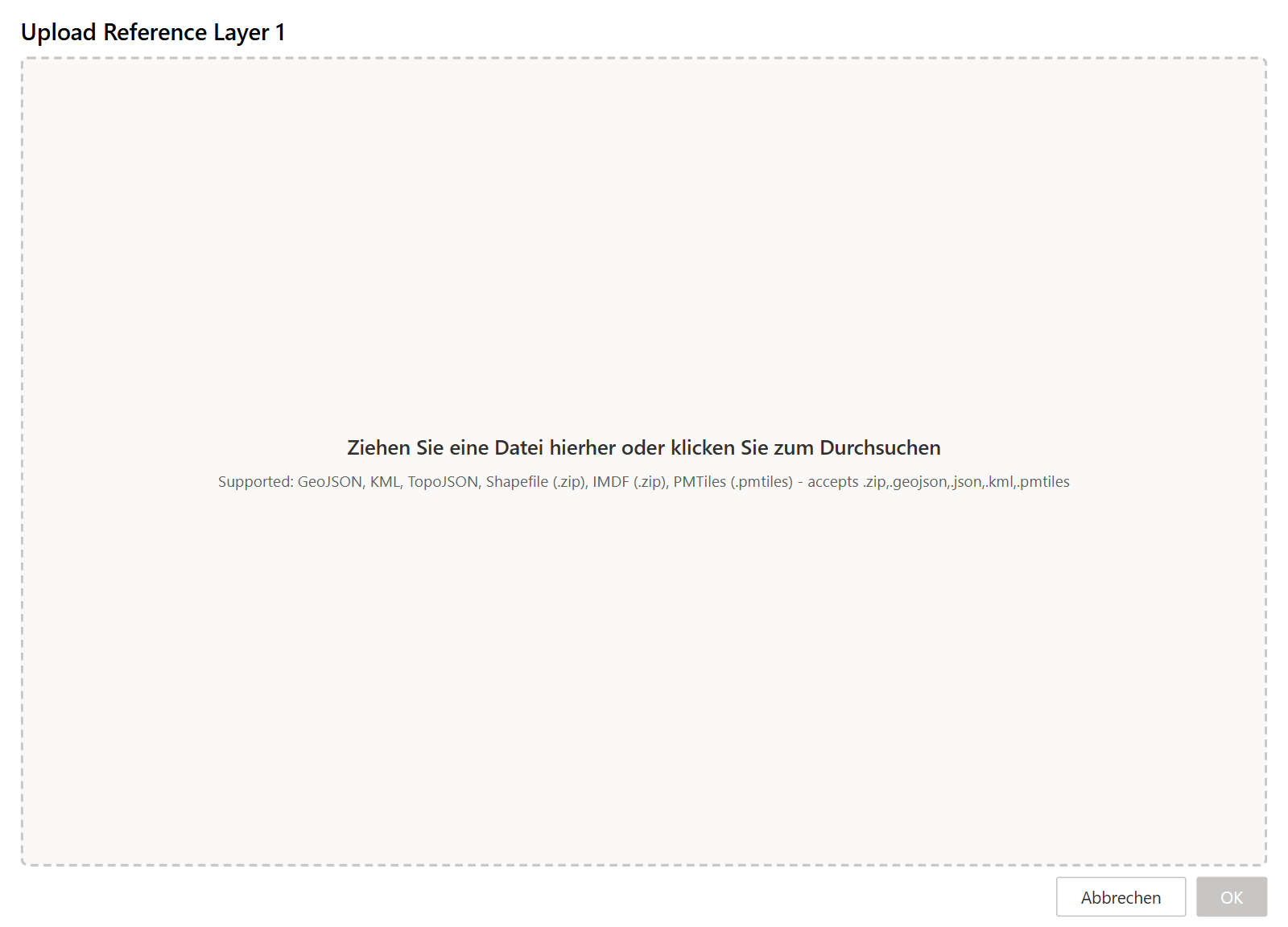

- Aktivieren Sie in Ebene „Formen aus Datei“ 1 - Konfiguration die Option Schaltfläche zum Hochladen anzeigen. Das Fenster zum Hochladen öffnet sich, und der Schalter schaltet sich wieder aus.
- Ziehen Sie eine Datei auf das Fenster, oder klicken Sie, um eine zu suchen. Wenn das Fenster die Datei gelesen hat, wählen Sie OK, um sie im Bericht zu speichern.
Sie können Folgendes hochladen:
| Format | Hinweise |
|---|---|
GeoJSON (.geojson, .json) |
|
| TopoJSON | |
KML (.kml) |
|
Shapefile, gezippt (.zip) |
Die ZIP-Datei muss die Dateien .shp, .dbf und .prj enthalten. Die Formen werden aus der Projektion in der .prj-Datei umgerechnet |
IMDF-Venue, gezippt (.zip) |
Eine Innenraumkarte. Auf der Karte erscheint eine Etagenauswahl, mit der Leser die anzuzeigende Etage wählen können |
PMTiles-Archiv (.pmtiles) |
Vektorkacheln in einer Datei, bis zu 25 MB. Siehe PMTiles-Archive |
Um die Datei aus einer Ebene zu entfernen, öffnen Sie das Fenster zum Hochladen erneut, und wählen Sie Vorhandene Datei entfernen. Um sie zu ersetzen, laden Sie eine andere Datei hoch.
Große Dateien
Große Dateien machen einen Bericht beim Öffnen und Verwenden langsamer. Wenn Sie eine GeoJSON-, TopoJSON-, KML- oder Shapefile-Datei wählen, zeigt das Fenster zum Hochladen die Größe der Datei vorher und nachher, einen Schieberegler Vereinfachung mit einem vorgeschlagenen Wert und eine Einstellung Dezimalgenauigkeit. Der vorgeschlagene Wert verkleinert die Datei auf eine Größe, mit der der Bericht gut umgehen kann. Verschieben Sie den Regler in Richtung Volle Detailtiefe oder Am stärksten vereinfacht, um mehr oder weniger Details zu behalten. IMDF-Dateien werden in voller Genauigkeit ohne Vereinfachung gespeichert.
Wenn die vereinfachte Datei immer noch zu groß ist, um sie im Bericht zu speichern, meldet das Fenster dies und speichert sie erst, wenn Sie sie weiter vereinfachen.
Es hilft, vor dem Hochladen die Geometrie zu vereinfachen, die Dezimalstellen der Koordinaten zu verringern und nicht benötigte Eigenschaften zu entfernen.
PMTiles-Archive
Ein PMTiles-Archiv enthält Vektorkacheln in einer Datei. Das eignet sich für Grenzdatensätze, die für GeoJSON zu detailliert sind. Ein Archiv darf bis zu 25 MB groß sein. Ist Ihres größer, erstellen Sie es mit einer niedrigeren maximalen Zoomstufe oder weniger Ebenen neu.

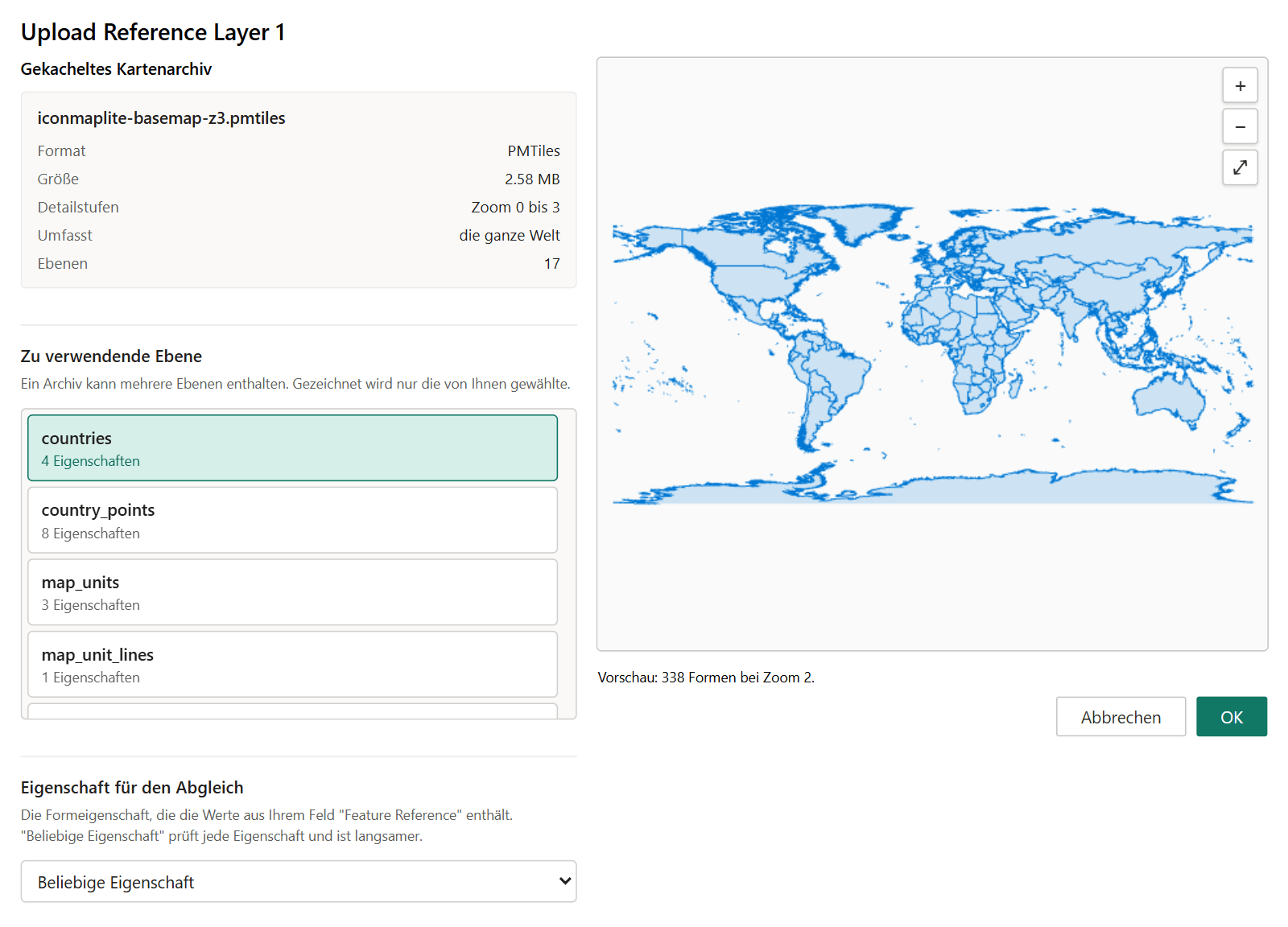

Nachdem Sie die Datei gewählt haben, zeigt das Fenster ihre Details und ihre Ebenen. Ein Archiv kann mehrere Ebenen enthalten, und eine Dateiebene zeichnet eine davon: Wählen Sie sie unter Zu verwendende Ebene. Um drei Ebenen eines Archivs zu zeichnen, laden Sie das Archiv in drei Dateiebenen hoch und wählen in jeder eine andere Ebene.
Das Fenster zeigt außerdem einen Abschnitt Eigenschaft für den Abgleich. Sie können ihn hier ignorieren: Eine Referenzebene ist nicht mit Ihren Daten verknüpft, es wird also nichts abgeglichen.
Ein Archiv wird mit einem Stil für alle seine Features gezeichnet:
- Füllfarbe, Linienfarbe, ihre Transparenzen, Linienbreite, Strichmuster der Linie und Punkte anzeigen als gelten.
- Filter, Beschriftungen und Zoombereich gelten.
- Einfärben nach einer Eigenschaft (Farbverläufe und Text-Farben) und Stil überschreiben gelten nicht.
- Die QuickInfo listet jede Eigenschaft des Features auf. QuickInfo-Eigenschaft (1) und QuickInfo-Titel (1) werden ebenso wie die Einstellungen (2) nicht verwendet.
- Polygone für die Auswahl verwenden ist nicht verfügbar.
Eine benutzerdefinierte Hintergrundkarte ist eine .imbase-Datei, kein PMTiles-Archiv. Eine .imbase-Datei, die diesem Fenster übergeben wird, wird abgewiesen.
Die Ebene gestalten
Eine Dateiebene hat einen Stil für alle ihre Features, oder sie kann Features nach einer ihrer Eigenschaften einfärben. Alle folgenden Einstellungen befinden sich in der Gruppe Formatierung der Ebene.
| Ziel | Einstellung |
|---|---|
| Eine Füllfarbe für jede Form | Füllfarbtyp = Statisch, dann Füllfarbe |
| Formen nach einer Zahl in der Datei einfärben | Füllfarbtyp = 2-Farben-Verlauf oder 3-Farben-Verlauf, dann Eigenschaft für die Füllfarbe sowie Start-, Mittel- und Endfarbe |

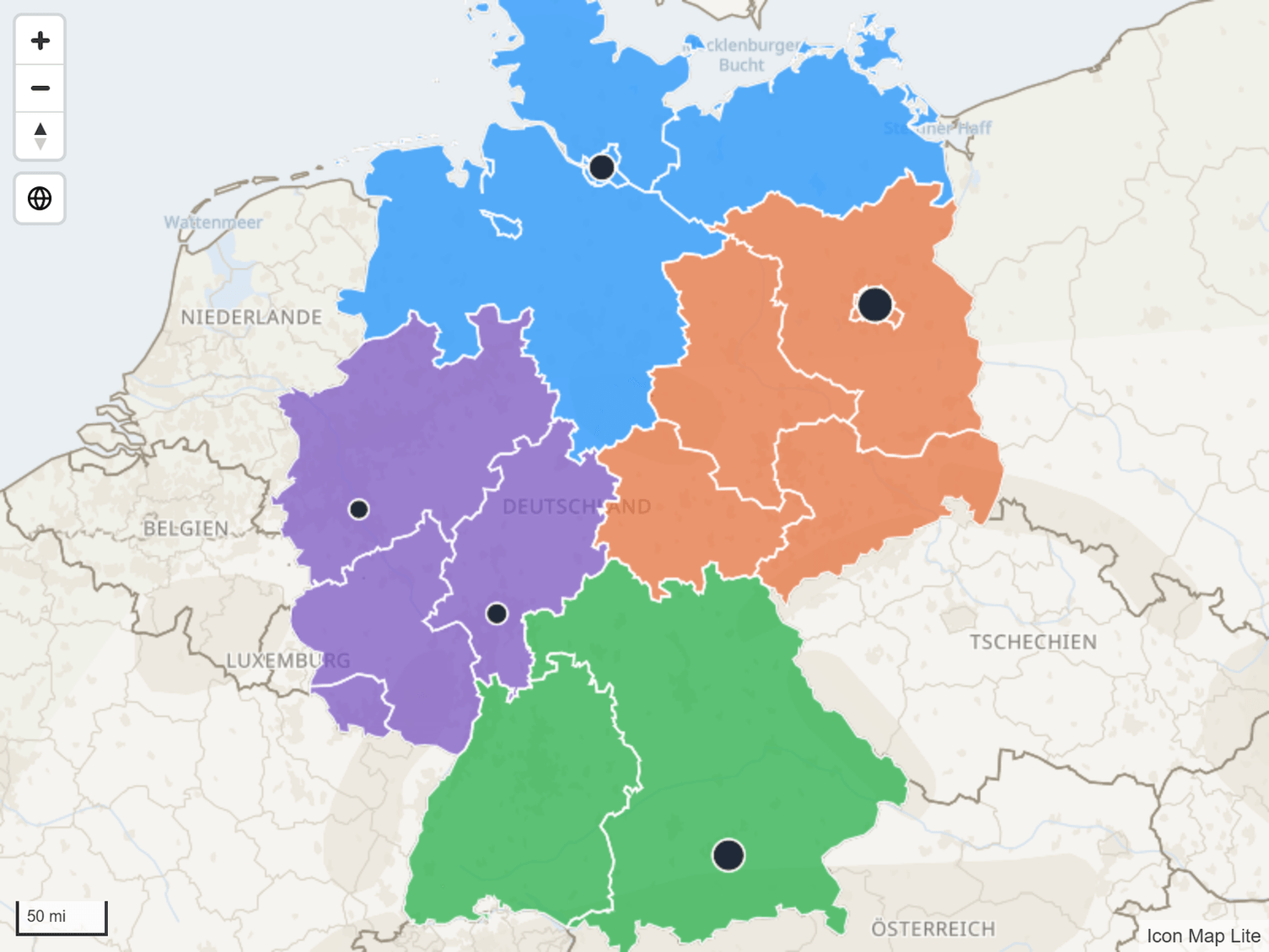

| Formen nach einer Kategorie in der Datei einfärben | Füllfarbtyp = Text, dann Eigenschaft für die Füllfarbe und bis zu zehn Paare aus Eigenschaftswert für Füllfarbe und Füllfarbe (jeweils 1 bis 10) |
| Die in der Datei hinterlegten Farben verwenden | Deaktivieren Sie Stil überschreiben. Stileigenschaften in der Datei, etwa fill und color, haben dann Vorrang vor den Farben im Bereich |
| Gestrichelte Linien | Strichmuster der Linie, zum Beispiel 4 4 |
| Festlegen, wie Punkte gezeichnet werden | Punkte anzeigen als: Stecknadel, Bild oder Kreis |
Linien und Konturen haben dieselben vier Farbtypen wie Füllungen, in der Einstellung Linienfarbtyp.
Ist Punkte anzeigen als auf Bild gestellt, nimmt Bild ein Emoji, beliebigen Text, SVG-Markup oder eine data:-URL auf. Stellen Sie Text eine Farbe voran, um ihn einzufärben, zum Beispiel text-red:A oder text-#884455:12. Icon Map Lite kann kein Bild von einer Webadresse laden.
QuickInfos anzeigen
Aktivieren Sie QuickInfos anzeigen, um eine QuickInfo zu zeigen, wenn der Leser auf ein Feature zeigt. Ist QuickInfo-Eigenschaft (1) leer, listet die QuickInfo jede Eigenschaft des Features auf. Wählen Sie dort eine Eigenschaft, um nur diese zu zeigen, und bei Bedarf eine zweite in QuickInfo-Eigenschaft (2). QuickInfo-Titel (1) und QuickInfo-Titel (2) ersetzen die Eigenschaftsnamen durch Ihren eigenen Text.
Die Ebene nach Ihren Daten filtern
Eine Dateiebene kann nur einige ihrer Features zeigen. Stellen Sie Eigenschaft zum Filtern auf eine Eigenschaft der Datei und Filterwert auf die Werte, die erhalten bleiben sollen.
- Filterwert ist eine durch Kommas getrennte Liste, zum Beispiel
North, South. Setzen Sie einen Wert in Anführungszeichen, wenn er ein Komma enthält:"Yorkshire, East". - Ein Feature bleibt erhalten, wenn seine Eigenschaft, als Text verglichen, in der Liste steht.
- Ist eine der beiden Einstellungen leer, wird nichts gefiltert.
Filterwert unterstützt bedingte Formatierung (fx). Wenn Sie es an ein Feld oder Measure binden, werden die Werte aller Zeilen im Visual zusammengefasst. Ein Datenschnitt, bei dem drei Regionen ausgewählt bleiben, lässt also drei Regionen auf der Karte. Die Beschriftungen der Ebene folgen demselben Filter.
Die Features beschriften
Aktivieren Sie Beschriftungen anzeigen, und stellen Sie Name der Beschriftungseigenschaft auf die Eigenschaft, die den Text enthält. Dann erscheint eine Beschriftungsgruppe für die Ebene. Siehe Beschriftungen auf Referenzebenen.
Mit den Polygonen auswählen
Mit aktivierter Option Polygone für die Auswahl verwenden werden die Polygone einer Dateiebene zu einem Auswahlwerkzeug. Ein Klick auf eine Region wählt jedes Datenelement darin aus, und der Bericht wird auf diese Elemente gefiltert, als hätte der Leser sie einzeln ausgewählt.
Welche Elemente als innerhalb gelten, bestimmen zwei Einstellungen in der Formatkarte Auswahl unter Benutzerauswahl:
- Auswahlmodus: Vollständig enthalten (Standard) wählt nur Elemente aus, die vollständig im Polygon liegen. Schneiden oder enthalten wählt auch Linien und Formen aus, die seinen Rand überqueren.
- Auswahlpuffer: ein Abstand in Metern, der um das Polygon hinzugefügt wird, sodass auch Elemente nahe seinem Rand ausgewählt werden.
Beide werden angezeigt, wenn Schneidende Elemente auswählen aktiviert ist. Siehe Mit der Karte auswählen und filtern.
Einstellungen
Formen aus Datei
Formatbereich > Referenzebenen > Formen aus Datei
| Einstellung | Wirkung | Standard |
|---|---|---|
| Formen aus Datei (der Schalter der Gruppe) | Schaltet Dateiebenen ein | Aus |
| Anzahl der Ebenen | Wie viele Dateiebenen die Karte hat, 1 bis 5 | 1 |
| Einstellungen anwenden auf | Die Ebene, deren Einstellungen die Gruppen darunter zeigen. Eine Ebene mit hochgeladener Datei zeigt ihren Dateinamen | Ebene 1 |
Konfiguration
Formatbereich > Referenzebenen > Ebene „Formen aus Datei“ {n} - Konfiguration
Bei einer hochgeladenen Datei sind die Eigenschaftseinstellungen Listen der Eigenschaften der Datei.
| Einstellung | Wirkung | Standard |
|---|---|---|
| Schaltfläche zum Hochladen anzeigen | Öffnet das Fenster zum Hochladen und schaltet sich dann selbst aus | Aus |
| Polygone für die Auswahl verwenden | Ein Klick auf ein Polygon dieser Ebene wählt jedes Datenelement darin aus | Aus |
| QuickInfos anzeigen | Zeigt eine QuickInfo, wenn der Leser auf ein Feature zeigt | Aus |
| QuickInfo-Eigenschaft (1), QuickInfo-Eigenschaft (2) | Die anzuzeigenden Eigenschaften. Ist die erste leer, wird jede Eigenschaft angezeigt. Angezeigt, wenn QuickInfos anzeigen aktiviert ist | Leer |
| QuickInfo-Titel (1), QuickInfo-Titel (2) | Text, der anstelle des Eigenschaftsnamens angezeigt wird. Angezeigt, wenn QuickInfos anzeigen aktiviert ist | Leer |
| Eigenschaft zum Filtern | Die Eigenschaft, die der Filter vergleicht | Leer |
| Filterwert | Die zu behaltenden Werte, durch Kommas getrennt. Unterstützt bedingte Formatierung (fx) | Leer |
| Beschriftungen anzeigen | Zeichnet auf jedem Feature eine Beschriftung | Aus |
| Name der Beschriftungseigenschaft | Die Eigenschaft, die den Beschriftungstext enthält. Unterstützt bedingte Formatierung (fx) | Leer |
| Sichtbar | Ja oder Nein. Blendet die Ebene ein oder aus. Unterstützt bedingte Formatierung (fx) | Ja |
| Minimaler Zoom | Die Ebene wird ausgeblendet, wenn die Karte weiter als diese Stufe herausgezoomt ist, -20 bis 24 | 0 |
| Maximaler Zoom | Die Ebene wird ausgeblendet, wenn die Karte weiter als diese Stufe hineingezoomt ist, -20 bis 24 | 24 |
| Z-Index | Zeichenreihenfolge, 0 bis 1000. Höhere Werte liegen näher am Betrachter | 365 |
Formatierung
Formatbereich > Referenzebenen > Ebene „Formen aus Datei“ {n} - Formatierung
| Einstellung | Wirkung | Standard |
|---|---|---|
| Punkte anzeigen als | Wie Punkte gezeichnet werden: Stecknadel, Bild oder Kreis | Stecknadel |
| Bild, Bildgröße | Die Markierung, die an jedem Punkt gezeichnet wird (ein Emoji, Text, SVG-Markup oder eine data:-URL), und ihre Größe, 0 bis 200. Angezeigt bei Bild |
Leer, 10 |
| Stil überschreiben | Ein: Die Farben im Bereich werden verwendet. Aus: Stileigenschaften in der Datei haben Vorrang | Aus für Ebene 1, ein für die Ebenen 2 bis 5 |
| Füllfarbtyp | Statisch, 2-Farben-Verlauf, 3-Farben-Verlauf oder Text | Statisch |
| Füllfarbe | Die Füllfarbe für Statisch. Unterstützt bedingte Formatierung (fx) | #555555 |
| Eigenschaft für die Füllfarbe | Die Eigenschaft, die einen Farbverlauf oder eine Text-Farbe steuert. Unterstützt bedingte Formatierung (fx) | Leer |
| Startfarbe, Mittlere Farbe, Endfarbe | Die Farben eines Farbverlaufs. Mittlere Farbe gilt für 3-Farben-Verlauf | Designfarben |
| Wert für Anfang eingeben, Wert für Mitte eingeben, Wert für Ende eingeben | Aktivieren Sie diese Optionen, um in Startwert, Mittlerer Wert und Endwert den Wert einzugeben, bei dem jede Verlaufsfarbe gilt. Die Werte unterstützen bedingte Formatierung (fx) | Aus |
| Standard-Füllfarbe | Die Farbe eines Features, das keinen Wert für die Eigenschaft oder keine Übereinstimmung hat | #555555 |
| Füllfarbe 1 bis Füllfarbe 10, Eigenschaftswert für Füllfarbe 1 bis 10 | Für Text: eine Farbe für jeden Eigenschaftswert | |
| Fülltransparenz | 0 ist deckend, 100 ist unsichtbar | 30 |
| Linienfarbtyp | Wie Füllfarbtyp, für Linien und Konturen. Linien haben dieselben Farb-, Eigenschafts-, Verlaufs- und Texteinstellungen wie die Füllung | Statisch |
| Linienfarbe | Die Linienfarbe für Statisch. Unterstützt bedingte Formatierung (fx) | #000000 |
| Linientransparenz | 0 ist deckend, 100 ist unsichtbar | 20 für Ebene 1, 0 für die Ebenen 2 bis 5 |
| Linienbreite | Breite von Linien und Konturen, 0 bis 100 | 1 |
| Strichmuster der Linie | Durch Leerzeichen getrennte Strich- und Lückenlängen, zum Beispiel 4 4. Leer zeichnet eine durchgezogene Linie |
Leer |
Tipps und Grenzen
- Jede Dateiebene zeichnet eine Datei. Verwenden Sie Anzahl der Ebenen für bis zu fünf.
- Icon Map Lite liest keine Links. Eine Dateiebene kann daher keinem Live-Feed folgen. Laden Sie die Datei erneut hoch, um sie zu aktualisieren.
- KMZ-, CSV- und WFS-Dateien können nicht verwendet werden. Wandeln Sie sie zuerst in GeoJSON oder KML um.
- Wenn die Karte langsamer wird, vereinfachen Sie die Datei. Weniger Stützpunkte und weniger Eigenschaften machen den größten Unterschied.
