Datenbeschriftungen
Datenbeschriftungen schreiben Text aus Ihrem Bericht neben die Kreise, Bilder, Linien und Formen auf der Karte. Verwenden Sie sie, um Orte zu benennen, einen Wert ohne QuickInfo zu zeigen oder für jedes Element eine kleine Karte mit Titel, Bild und Fußzeile zu erstellen.
Bevor Sie beginnen
- Beschriftungen werden in der Formatkarte Beschriftungen des Formatbereichs festgelegt. Die Formatkarte erscheint, wenn mindestens eine Ebene aktiviert ist, die Beschriftungen tragen kann: Kreise, Bilder / Symbole, Formen (aus Daten), Formen (aus Dateien), Linien oder Zellen.
- Der Text einer Beschriftung stammt normalerweise aus einem Feld oder Measure, festgelegt mit bedingter Formatierung (fx). Siehe Bedingte Formatierung.
Beschriftungen zu einer Karte hinzufügen
- Öffnen Sie im Formatbereich Beschriftungen > Inhalt, und stellen Sie Beschriftung anzeigen auf Ja.
- Wählen Sie neben Beschriftungstext die Option fx, wählen Sie Feldwert, und wählen Sie das Feld oder Measure, das den Text für jede Zeile enthält.
- Öffnen Sie Beschriftungen > Stil, und wählen Sie einen Beschriftungsstil. Klassisch zeichnet einfachen Kartentext, die anderen Stile zeichnen jede Beschriftung als Karte.
- Öffnen Sie Beschriftungen > Platzierung, und wählen Sie eine Position (Kreise und Bilder), damit die Beschriftung ihr Element nicht verdeckt.
Eine Zeile zeichnet nur dann eine Beschriftung, wenn sie Text hat. Wenn Sie Text direkt in Beschriftungstext eingeben, erhält jedes Element dieselbe Beschriftung. Verwenden Sie daher fx für Text pro Zeile.
Beschriftung anzeigen unterstützt bedingte Formatierung. Geben Sie ein Measure an, das Ja oder Nein zurückgibt, um nur die wichtigen Zeilen zu beschriften, zum Beispiel die zehn umsatzstärksten.
Welche Ebenen Beschriftungen tragen können
| Ebene | Datenbeschriftungen | Hinweise |
|---|---|---|
| Kreise | Ja | Platziert mit Position (Kreise und Bilder). |
| Bilder und Symbole | Ja | Platziert mit Position (Kreise und Bilder). |
| Cluster | Nein | Punkte in einem Cluster werden nicht beschriftet. Der Cluster zeigt seine eigene Gesamtzahl. |
| Linien | Ja | Fluss-Bögen und Flussbaum haben in den Einstellungen der Linien Beschriftungsposition, um die Beschriftung in die Mitte, ans Ziel oder nirgendwohin zu setzen. |
| Formen aus Daten | Ja | Jede Form kann eine Beschriftung tragen. |
| Formen aus Dateien | Ja | Formen, die einer Zeile zugeordnet sind, übernehmen deren Beschriftung, auf jeder Stufe, aus hochgeladenen Dateien, PMTiles-Archiven und integrierten Grenzen. |
| Zellen | Optional | Aktivieren Sie zusätzlich Datenbeschriftungen anzeigen in den Einstellungen der Zellen. Aus Punkten aggregierte Zellen werden mit dem Wert der Zelle beschriftet. Nicht verfügbar für benutzerdefinierte Formen aus einer PMTiles-Datei. |
| Heatmap | Nein | |
| 3D-Säulen | Nein |
Referenzebenen haben eigene Beschriftungseinstellungen, getrennt von der Formatkarte Beschriftungen. Siehe Beschriftungen auf Referenzebenen.
Beschriftungsstile
Formatbereich > Beschriftungen > Stil > Beschriftungsstil legt fest, wie jede Datenbeschriftung gezeichnet wird. Klassisch zeichnet einfachen Kartentext. Die anderen sechs Stile zeichnen jede Beschriftung als Karte, gesetzt in der gewählten Schriftart, und schalten die Karteninhalte frei, die unter Karteninhalt und Layout beschrieben sind.

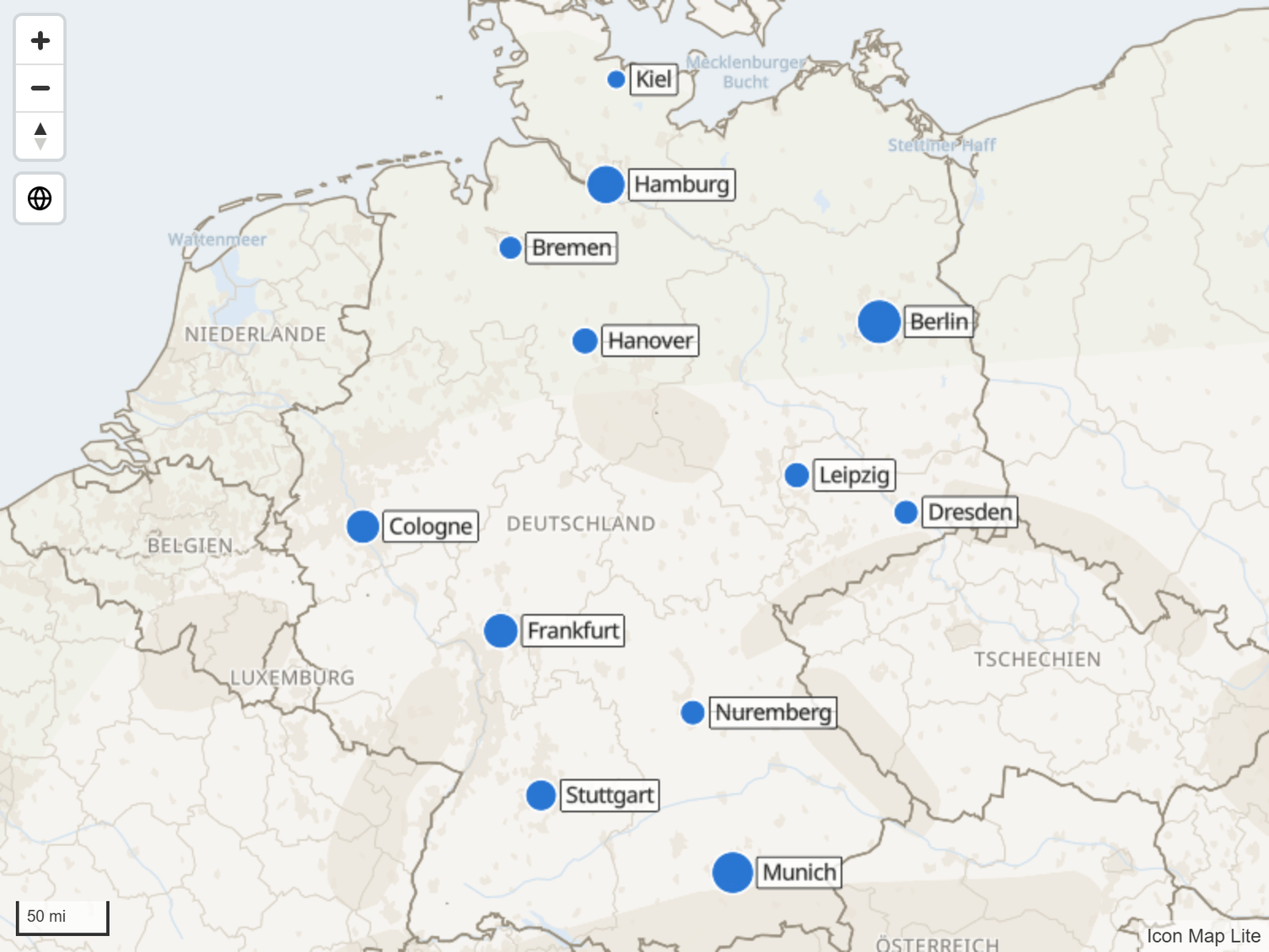

Klassisch
Einfacher Kartentext, optional mit einem Kasten dahinter (Anzeigecontainer). Das ist der Standard. Klassische Beschriftungen verwenden die Schriftart Noto Sans, die in das Visual integriert ist. Für Klassisch gibt es keine Auswahl von Schriftart, Fett oder Kursiv.
Um eine kleinere zweite Zeile unter die erste zu setzen, geben Sie \n im Text an der Stelle ein, an der die Zeile umbrechen soll, zum Beispiel Leeds\n1,240 orders.
Geben Sie klassischen Beschriftungen bei eingeschaltetem Kasten etwas Ränder in der Gruppe Container. Beim Standardwert 0 kann der Text den Rand des Kastens berühren oder überschreiten.

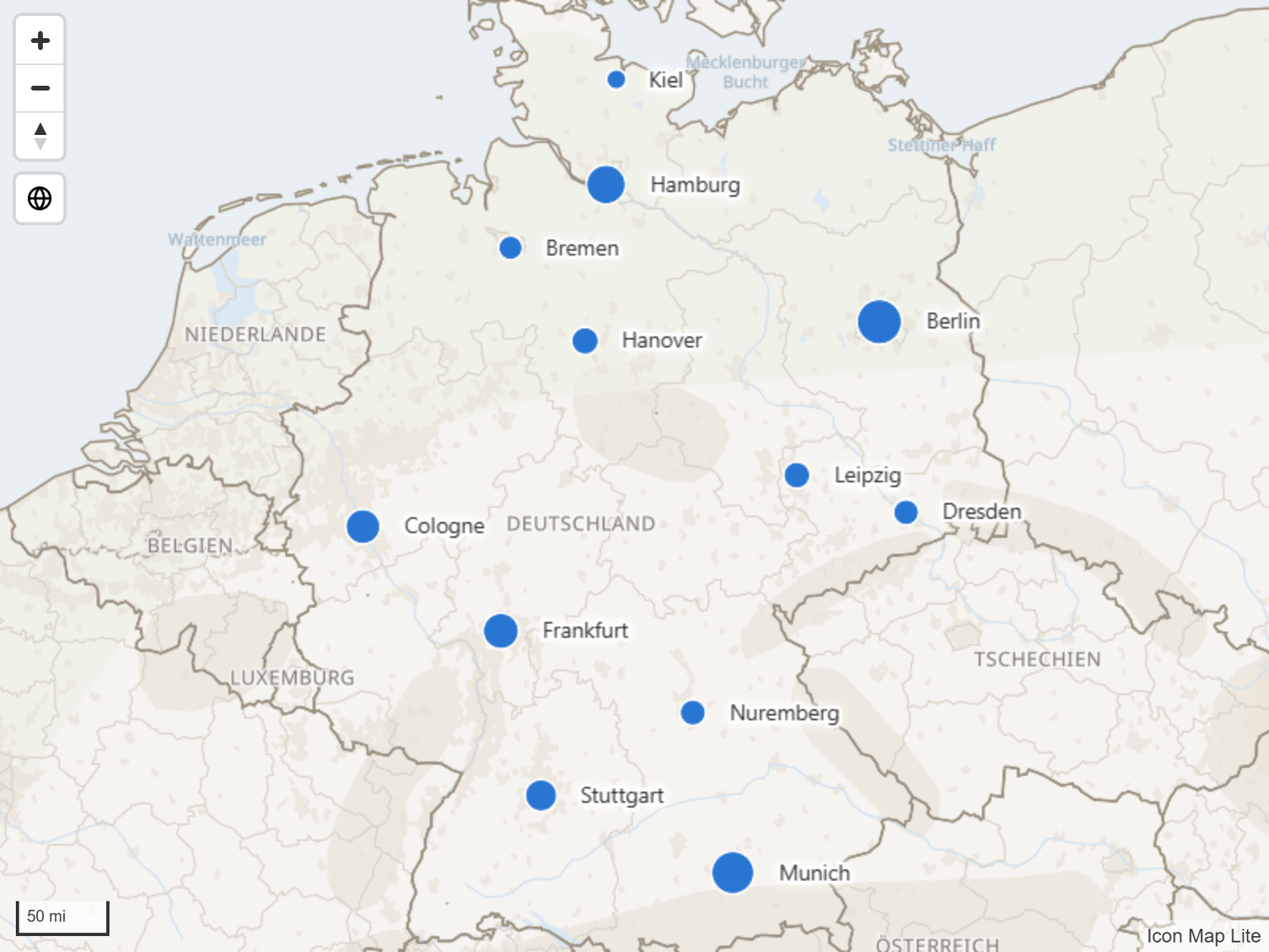

Text mit Halo
Text mit einem farbigen Halo um die Buchstaben und ohne Kasten. Er bleibt über einer unruhigen Karte lesbar. Legen Sie Halofarbe und deren Transparenz in der Gruppe Halo fest.
Glas
Eine helle Karte, die die Karte dahinter weichzeichnet. Legen Sie eine Tönungsfarbe fest, und wählen Sie als Hintergrund zwischen Mattiert und Einfarbige Füllung. Mattierung (%) legt fest, wie stark die Karte weichgezeichnet wird.

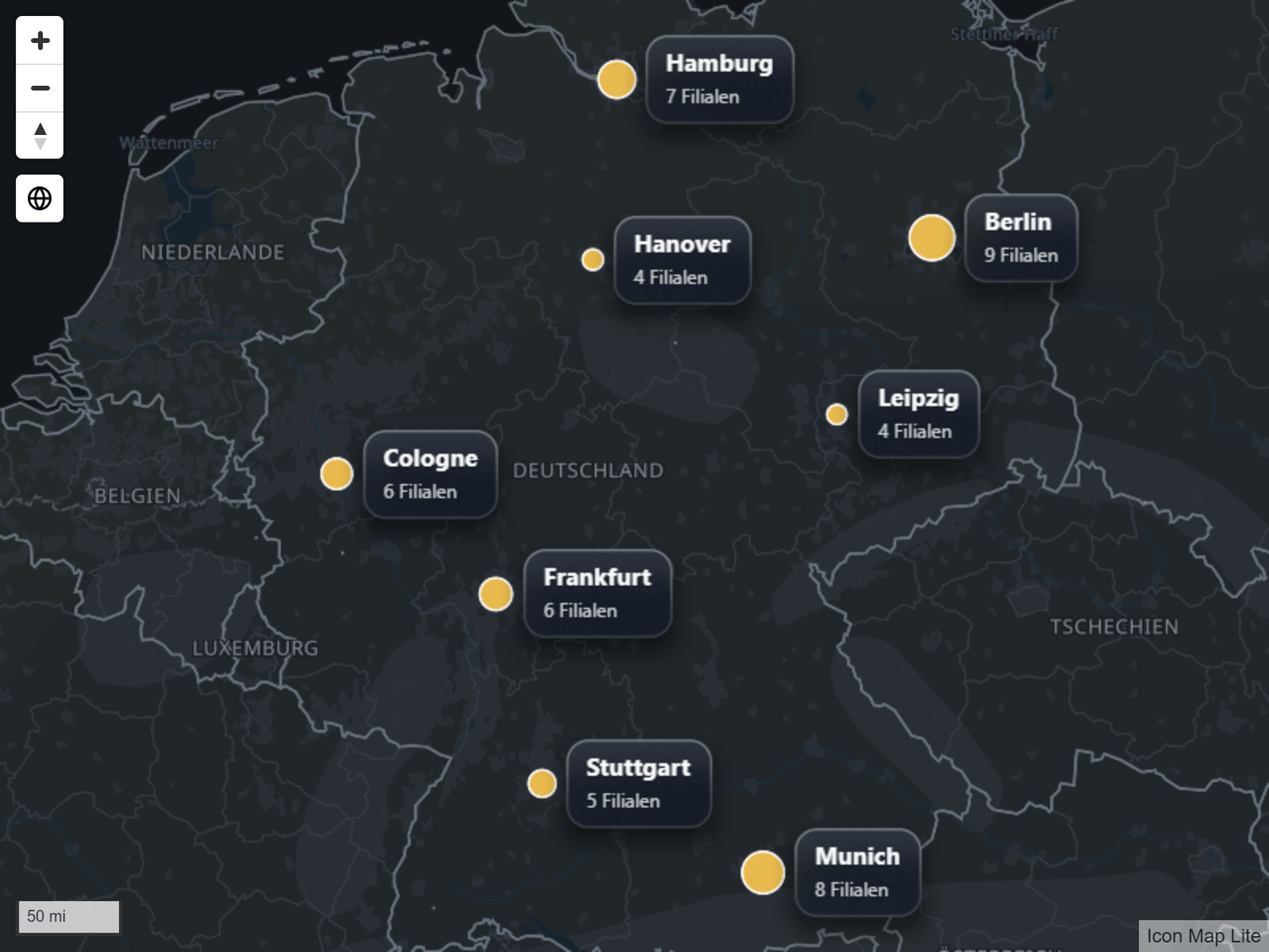

Dunkles Glas
Die dunkle Version von Glas. Wenn Sie Textfarbe auf dem Standardwert Schwarz lassen, wird der Text hell gezeichnet, damit er auf der dunklen Karte lesbar ist.

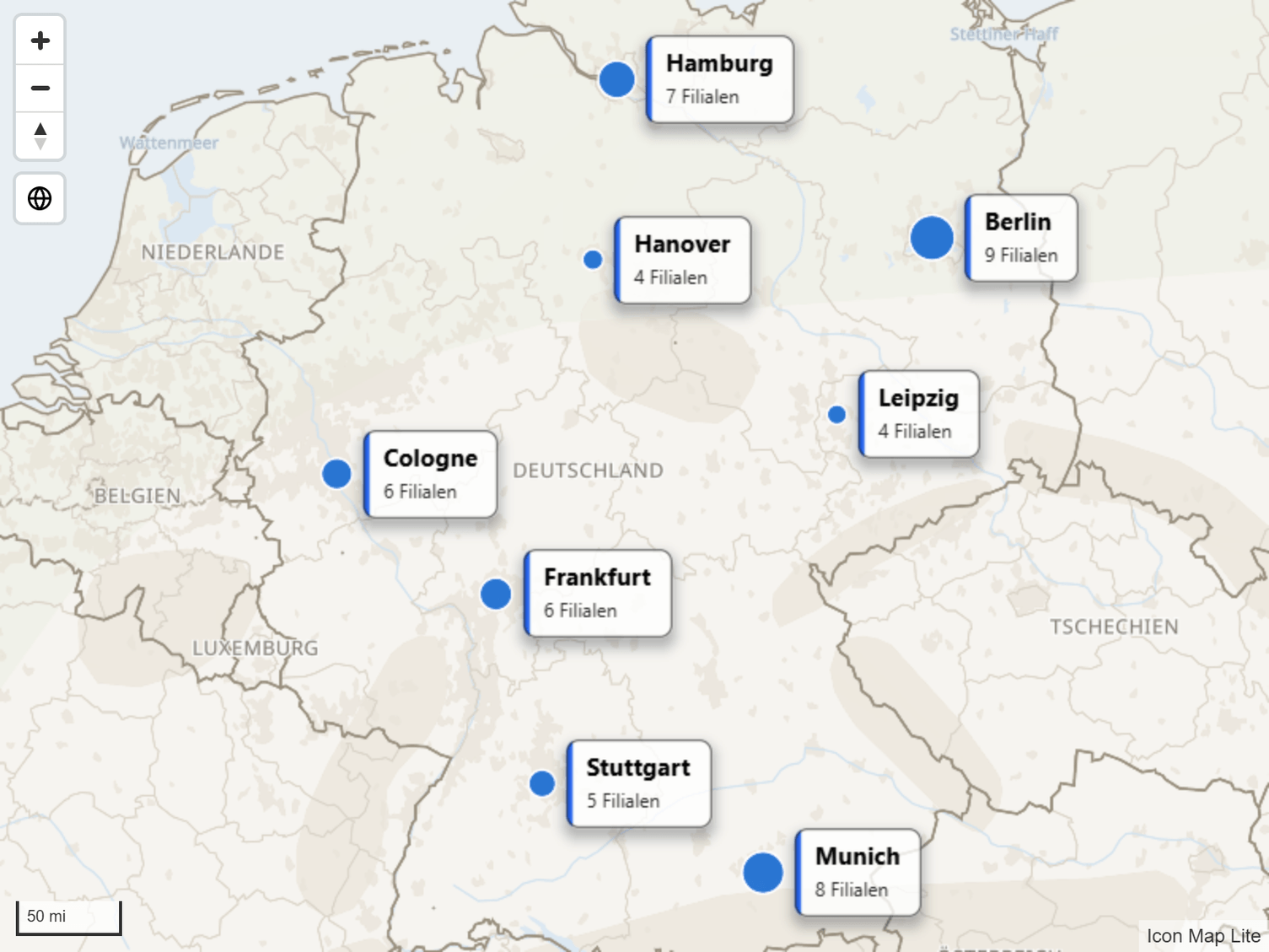

Karte
Eine einfarbige Karte mit eigener Füllfarbe, Randfarbe und Rahmenbreite sowie einem Streifen in der Akzentfarbe.

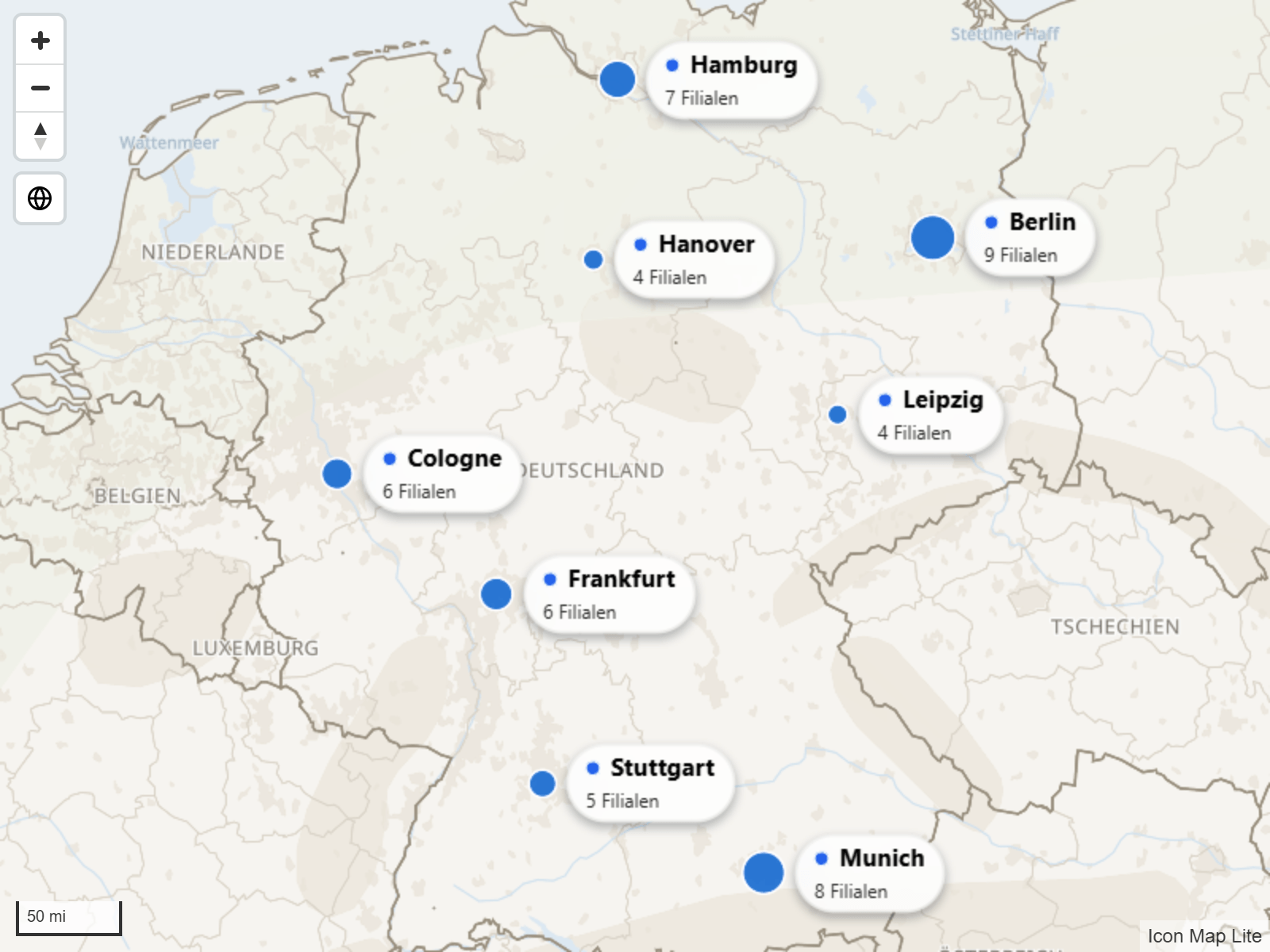

Pille
Eine abgerundete Beschriftung mit einem kleinen Punkt in der Akzentfarbe. Eine einzelne Textzeile wird als vollständige Kapsel gezeichnet. Mit einer Textkörperzeile darunter wird die Pille als abgerundeter Kasten gezeichnet. Legen Sie ihre Füllfarbe und Transparenz fest, und wählen Sie als Hintergrund zwischen Mattiert und Einfarbige Füllung.

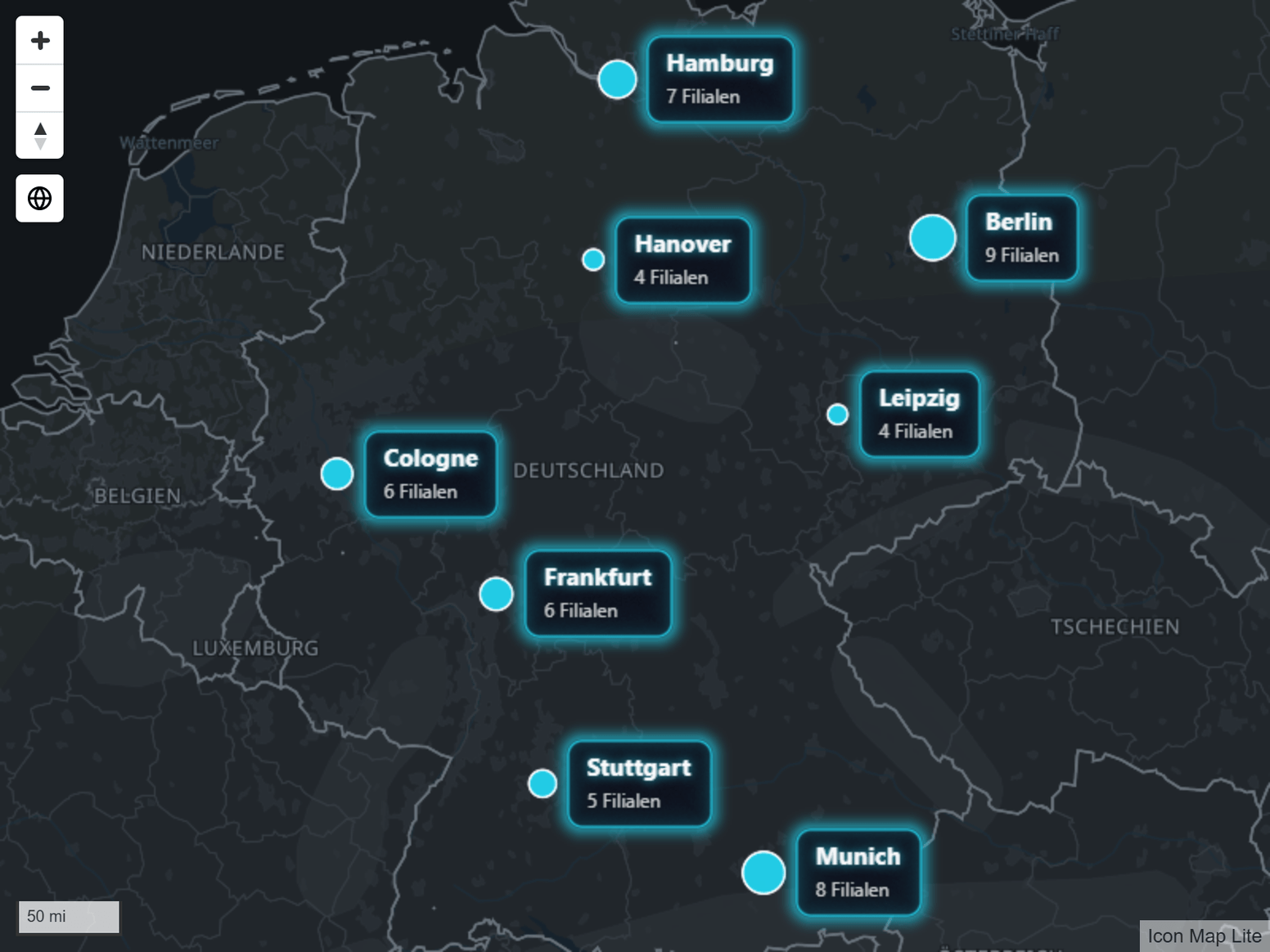

Neon
Eine Karte mit einem Leuchten in der Akzentfarbe. Sie passt zu dunklen Hintergrundkarten.
Karteninhalt und Layout
Mit jedem Stil außer Klassisch kann eine Beschriftung mehr als eine Textzeile enthalten. Jeder Teil ist eine Einstellung in Beschriftungen > Inhalt, und jeder unterstützt fx, sodass er aus einem Feld stammen kann.
| Teil | Einstellung | Was es ist |
|---|---|---|
| Titel | Titeltext | Fett über dem Textkörper gezeichnet. Titel in Großbuchstaben schreibt ihn in Großbuchstaben. |
| Bild | Bild | Ein Bild, das mit dem Textkörper angezeigt wird: SVG-Markup oder eine data:-URL. |
| Textkörper | Textkörper | Der Haupttext. Das ist dieselbe Einstellung wie Beschriftungstext im Stil Klassisch. |
| Fußzeile | Fußzeilentext | Am kleinsten gezeichnet, am Fuß der Karte, unter einer feinen Linie. |
| Karte | Gruppe Karte | Der Kasten um den Text: Farbe, Transparenz, Rahmen, Eckenradius und Ränder. |
| Zeiger | Zeiger | Eine Sprechblasenspitze oder eine Stecknadel mit Stiel, die die Karte mit ihrem Standort verbindet. |
Eine Beschriftung mit Titel und ohne Textkörper wird trotzdem gezeichnet: Der Titel wird als Text verwendet.

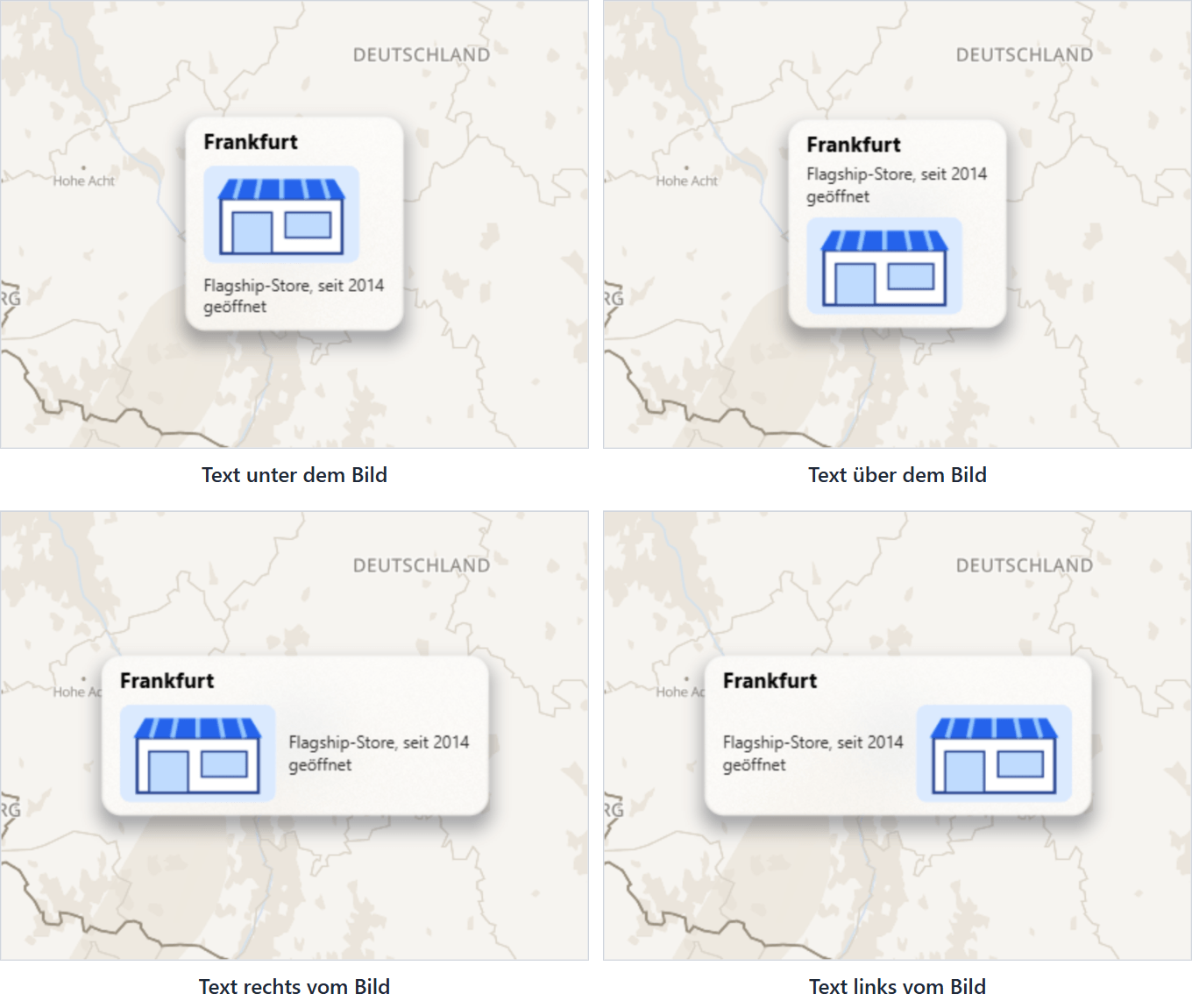

Textkörper-Layout legt fest, wo der Textkörper steht, wenn eine Beschriftung ein Bild hat: Text unter dem Bild, Text über dem Bild, Text rechts vom Bild oder Text links vom Bild. Steht der Text neben dem Bild, legt Vertikale Ausrichtung fest, wie das kürzere der beiden am längeren ausgerichtet wird. Eine Karte, die für Text neben dem Bild zu schmal ist, stapelt beides stattdessen.
Maximale Breite (px) in Größe und Zoom legt fest, wie breit eine Karte werden kann, bevor ihr Text in eine weitere Zeile umbricht.
Icon Map Lite sendet keine Netzwerkanfragen. Ein Bild kann daher nicht von einer Webadresse stammen. Geben Sie das Bild als SVG-Markup oder als data:-URL an, zum Beispiel aus einer Spalte mit base64-codierten Bildern.
Sichtbarkeit der Beschriftung
Beschriftungen > Inhalt > Sichtbarkeit der Beschriftung legt fest, wann Beschriftungen auf der Karte sind.
| Option | Was angezeigt wird |
|---|---|
| Immer | Jede Beschriftung. Das ist der Standard. |

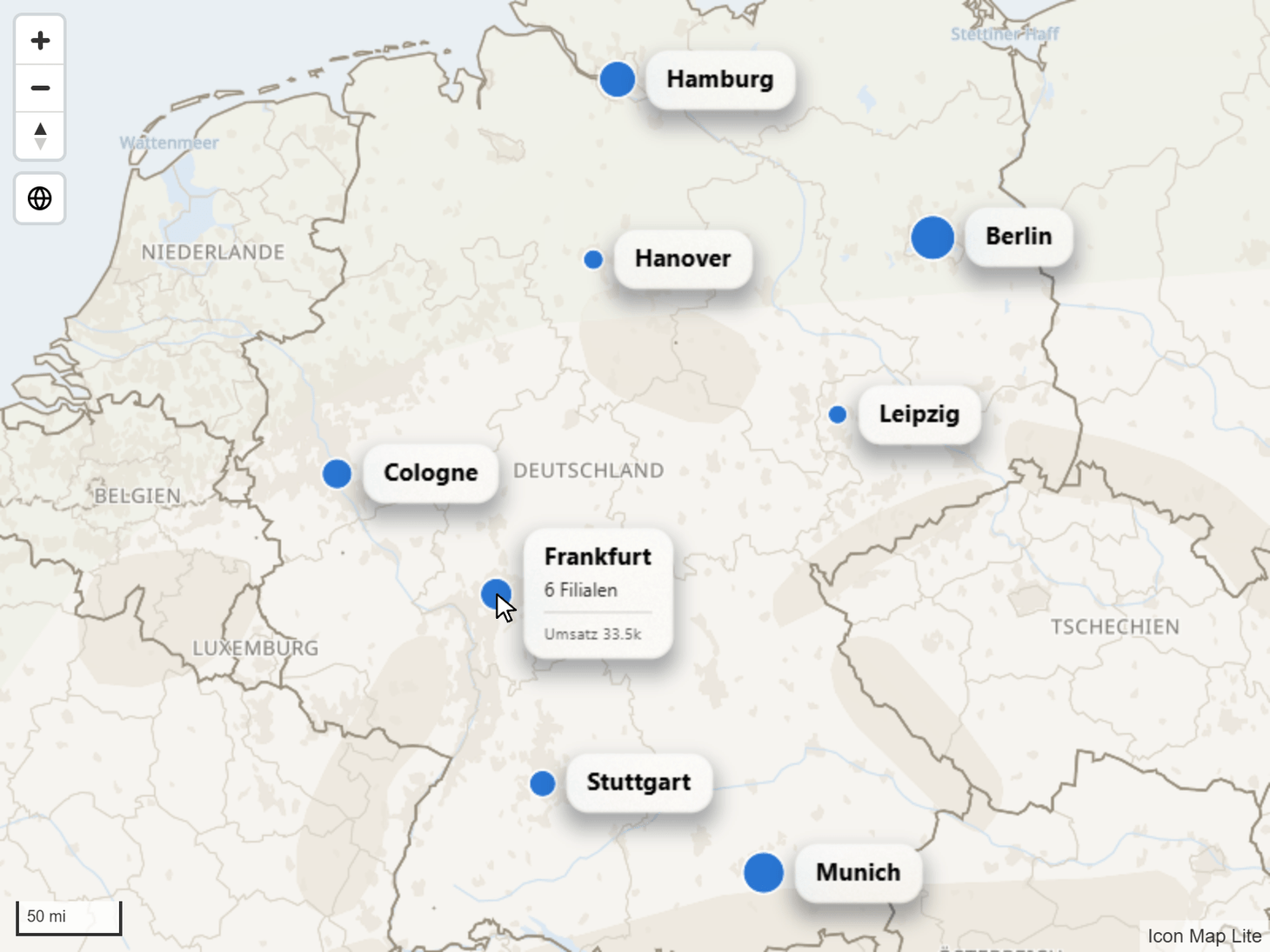

| Beim Überfahren mit der Maus | Nur die Beschriftung des Elements unter dem Mauszeiger, wie eine QuickInfo. Bei einem Kartenstil bleibt die Beschriftung sichtbar, solange der Mauszeiger auf der Karte selbst ist. |
| Bei Auswahl | Nur die Beschriftungen der Elemente, die auf der Karte ausgewählt sind. |
Mit einem Kartenstil und Beim Überfahren mit der Maus oder Bei Auswahl hält der zusätzliche Schalter Titel immer anzeigen den Titel jeder Beschriftung auf der Karte und zeigt den Rest der Karte bei Bedarf.
Platzierung
- Position (Kreise und Bilder) setzt die Beschriftung Oberhalb, Unterhalb, Links, Rechts oder in die Mitte ihres Kreises oder Bilds. Die Einstellung unterstützt fx, sodass jede Zeile ihre eigene Position haben kann.

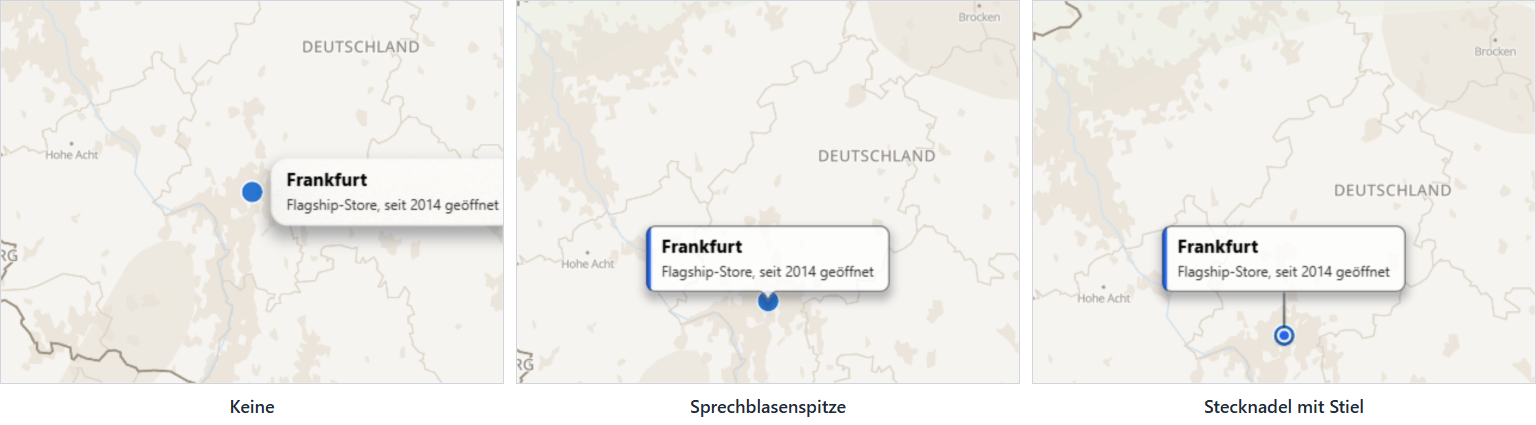

- Zeiger (Kartenstile außer Text mit Halo) verbindet eine Karte mit ihrem Standort. Sprechblasenspitze zeichnet eine Spitze, die zurück auf den Standort zeigt, und Position wählt dann, auf welcher Seite die Karte steht. Stecknadel mit Stiel hebt die Karte auf einer Linie über den Standort. Stielhöhe (px) legt fest, wie hoch.
- Ausrichtung (Kartenstile) spielt eine Rolle, wenn die Karte geneigt ist. Aufrecht (zum Betrachter gewandt) stellt Beschriftungen wie Schilder auf. Flach (liegt auf der Karte) legt sie perspektivisch auf den Boden.
- Beschriftungshöhe (Kartenstile) ist für Beschriftungen auf 3D-Formen gedacht, etwa einen Raum in einem oberen Stockwerk: Die Beschriftung kann auf der Oberseite der Form, der Unterseite der Form oder auf dem Boden stehen.
- Beschriftungen innerhalb der Formen halten platziert die Beschriftung jedes Polygons am Punkt, der am tiefsten in der Form liegt, sodass Beschriftungen auf unregelmäßigen Formen innerhalb bleiben.
- Überlappung vermeiden blendet Beschriftungen aus, die mit einer anderen Beschriftung kollidieren würden.
Einstellungen
Alle Einstellungen befinden sich in der Formatkarte Beschriftungen des Formatbereichs. „Kartenstile“ meint jeden Beschriftungsstil außer Klassisch.
Inhalt
| Einstellung | Wirkung | Standard |
|---|---|---|
| Beschriftung anzeigen | Ja oder Nein. Schaltet Beschriftungen ein. Unterstützt fx, pro Zeile. | Nein |
| Sichtbarkeit der Beschriftung | Immer, Beim Überfahren mit der Maus oder Bei Auswahl. | Immer |
| Titel immer anzeigen | Hält jeden Titel auf der Karte, wenn der Rest der Beschriftung bei Bedarf erscheint. Kartenstile, mit Beim Überfahren mit der Maus oder Bei Auswahl. | Aus |
| Beschriftungstext | Der Text der Beschriftung. Heißt in Kartenstilen Textkörper. Unterstützt fx. | Leer |
| Titeltext | Fetter Titel über dem Textkörper. Kartenstile. Unterstützt fx. | Leer |
| Titelausrichtung | Links, Mitte oder Rechts. Kartenstile. | Links |
| Titel in Großbuchstaben | Schreibt den Titel in Großbuchstaben. Kartenstile. | Aus |
| Bild | Ein Bild, das mit dem Textkörper angezeigt wird: SVG-Markup oder eine data:-URL. Kartenstile. Unterstützt fx. |
Leer |
| Bildhöhe (px) | Höhe des Bilds, 8 bis 600, bei der größten Schriftgröße. Ein breites Bild wird auf Maximale Breite (px) verschmälert. | 96 |
| Textkörper-Layout | Wo der Textkörper relativ zum Bild steht. Kartenstile. | Text unter dem Bild |
| Vertikale Ausrichtung | Oben, Mitte oder Unten, wenn der Text neben dem Bild steht. | Mitte |
| Ausrichtung des Textkörpers | Links, Mitte oder Rechts. Das Bild übernimmt dieselbe Ausrichtung. Kartenstile. | Links |
| Fußzeilentext | Kleiner Text am Fuß der Karte. Kartenstile. Unterstützt fx. | Leer |
| Ausrichtung der Fußzeile | Links, Mitte oder Rechts. Kartenstile. | Links |
Stil
| Einstellung | Wirkung | Standard |
|---|---|---|
| Beschriftungsstil | Klassisch, Glas, Dunkles Glas, Karte, Pille, Neon oder Text mit Halo. | Klassisch |
| Schriftfamilie | Die Schriftart der Karte. Nur Kartenstile, Klassisch verwendet immer Noto Sans. | Segoe UI |
| Textfarbe | Farbe des Texts. Unterstützt fx. | #000000 |
| Akzentfarbe | Der Streifen auf einer Karte, der Punkt auf einer Pille, das Leuchten von Neon und die Stecknadel am Fuß eines Stiels. | #2563EB |
| Hintergrund | Mattiert zeichnet die Karte hinter der Beschriftung weich. Einfarbige Füllung zeichnet die Füllung ohne Weichzeichnung. Glas, Dunkles Glas, Pille und Neon. | Mattiert |
| Mattierung (%) | Wie stark die Karte hinter der Beschriftung weichgezeichnet wird. 0 schaltet die Weichzeichnung aus. | 60 |
Container, Karte oder Halo
Diese Gruppe heißt Container bei Klassisch, Karte bei Glas, Dunkles Glas, Karte, Pille und Neon und Halo bei Text mit Halo. Welche Einstellungen sie bietet, hängt vom Stil ab.
| Einstellung | Wirkung | Standard | Stile |
|---|---|---|---|
| Anzeigecontainer | Ja oder Nein. Zeichnet den Kasten hinter dem Text. Unterstützt fx. | Ja | Klassisch |
| Füllfarbe | Farbe des Kastens. Heißt bei Glas Tönungsfarbe und bei Text mit Halo Halofarbe. Unterstützt fx. | #FFFFFF | Klassisch, Karte, Pille, Glas, Text mit Halo |
| Transparenz | 0 bis 100. Unterstützt fx. | 20 | Alle |
| Randfarbe | Unterstützt fx. | #000000 | Klassisch, Karte |
| Rahmenbreite | 0 bis 20. Unterstützt fx. | 1 | Klassisch, Karte |
| Rahmenradius | Rundung der Ecken, 0 bis 90. Bei Glas, Dunkles Glas, Karte und Neon behält 0 die abgerundeten Ecken des Stils bei, ein höherer Wert legt eigene fest. Unterstützt fx. | 0 | Klassisch, Glas, Dunkles Glas, Karte, Neon |
| Ränder | Abstand zwischen dem Text und jedem Rand des Kastens. | 0 | Alle außer Text mit Halo |
Eine Pille legt ihre abgerundeten Ecken selbst fest und hat daher keinen Rahmenradius.
Platzierung
| Einstellung | Wirkung | Standard |
|---|---|---|
| Ausrichtung | Aufrecht (zum Betrachter gewandt) oder Flach (liegt auf der Karte). Kartenstile. Nur sichtbar, wenn die Karte geneigt ist. | Aufrecht |
| Zeiger | Keine, Sprechblasenspitze oder Stecknadel mit Stiel. Kartenstile außer Text mit Halo. Stecknadel mit Stiel wird für flache Beschriftungen nicht angeboten. | Keine |
| Stielhöhe (px) | 0 bis 300. Mit Stecknadel mit Stiel. | 36 |
| Beschriftungshöhe | Oberseite der Form, Unterseite der Form oder Boden, für Beschriftungen auf 3D-Formen. Kartenstile. | Oberseite der Form |
| Position (Kreise und Bilder) | Oberhalb, Unterhalb, Links, Rechts oder Mitte. Angezeigt, wenn Zeiger auf Keine steht. Unterstützt fx. | Mitte |
| Position | Oberhalb, Unterhalb, Links oder Rechts: die Seite ihres Standorts, auf der jede Karte steht. Angezeigt, wenn Zeiger auf Sprechblasenspitze steht. Unterstützt fx. | Oberhalb |
| Beschriftungen innerhalb der Formen halten | Platziert jede Polygonbeschriftung am Punkt, der am tiefsten in ihrer Form liegt. | Aus |
| Überlappung vermeiden | Blendet Beschriftungen aus, die kollidieren würden. | Aus |
Größe und Zoom
| Einstellung | Wirkung | Standard |
|---|---|---|
| Schriftgröße (min. Zoom) | Textgröße, 0 bis 100, bei Min. Zoom für Schrift und darunter. Größen ab 12 bleiben scharf. | 16 |
| Min. Zoom für Schrift | 0 bis 24. | 5 |
| Schriftgröße (max. Zoom) | Textgröße bei Max. Zoom für Schrift und darüber. | 16 |
| Max. Zoom für Schrift | 0 bis 24. | 10 |
| Maximale Breite (px) | 60 bis 800. Längerer Text bricht auf weitere Zeilen um. Kartenstile. | 220 |
| Sichtbar ab Zoomstufe | Beschriftungen werden ausgeblendet, wenn die Karte weiter als diese Stufe herausgezoomt ist. | 0 |
| Sichtbar bis Zoomstufe | Beschriftungen werden ausgeblendet, wenn die Karte weiter als diese Stufe hineingezoomt ist. | 24 |
| Z-Index | Wo Beschriftungen in der Zeichenreihenfolge liegen, 0 bis 9999. Höhere Werte werden weiter oben gezeichnet. | 950 |
Zwischen Min. Zoom für Schrift und Max. Zoom für Schrift ändert sich die Textgröße gleitend von einer Größe zur anderen. Legen Sie die beiden Größen unterschiedlich fest, damit Beschriftungen beim Heranzoomen wachsen.
Tipps und Grenzen
- Beschriftungen verblassen mit ihren Elementen, wenn eine Auswahl aktiv ist. Die Stärke des Verblassens wird unter Formatbereich > Auswahl > Formatierung festgelegt. Siehe Mit der Karte auswählen und filtern.
- Überlappung vermeiden funktioniert auch mit Beim Überfahren mit der Maus und Bei Auswahl: Ausgeblendete Beschriftungen nehmen keinen Platz ein.
- Um eine Beschriftung nur beim Zeigen anzuzeigen, stellen Sie Sichtbarkeit der Beschriftung auf Beim Überfahren mit der Maus. Sie kann Bilder und formatierten Text zeigen, was eine QuickInfo nicht kann.
